Толщина термопрокладок видеокарты ASRock RX 5700 XT Phantom Gaming D OC 8G — замеры и схемы
Radeon RX 5700 XT8 GB1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

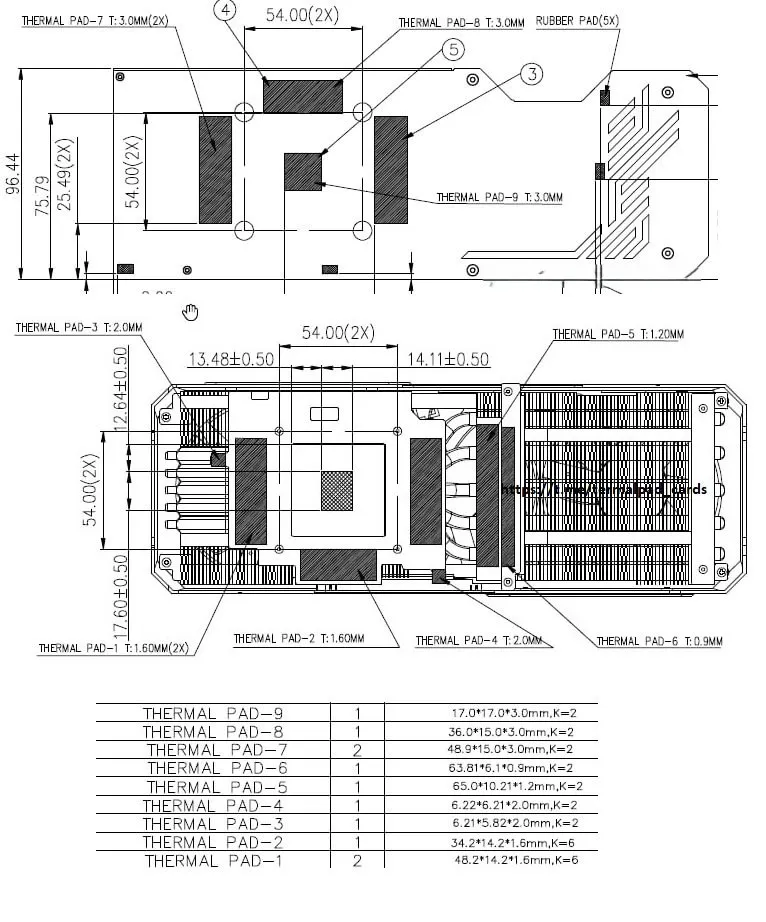

Thermal Pad 9 — 17×17 мм · 3 ммThermal Pad 8 — 36×15 мм · 3 ммThermal Pad 7 — 48,9×15 мм, 2 шт. · 3 ммThermal Pad 6 — 63,81×6,1 мм · 0,9 ммThermal Pad 5 — 65×10,21 мм · 1,2 ммThermal Pad 4 — 6,22×6,21 мм · 2 ммThermal Pad 3 — 6,21×5,82 мм · 2 ммThermal Pad 2 — 34,2×14,2 мм · 1,6 ммThermal Pad 1 — 48,2×14,2 мм, 2 шт. · 1,6 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Thermal Pad 9 — 17×17 мм
Лицевая
3 мм
Не указана*
Thermal Pad 8 — 36×15 мм
Лицевая
3 мм
Не указана*
Thermal Pad 7 — 48,9×15 мм, 2 шт.
Лицевая
3 мм
Не указана*
Thermal Pad 6 — 63,81×6,1 мм
Лицевая
0,9 мм
Не указана*
Thermal Pad 5 — 65×10,21 мм
Лицевая
1,2 мм
Не указана*
Thermal Pad 4 — 6,22×6,21 мм
Лицевая
2 мм
Не указана*
Thermal Pad 3 — 6,21×5,82 мм
Лицевая
2 мм
Не указана*
Thermal Pad 2 — 34,2×14,2 мм
Лицевая
1,6 мм
Не указана*
Thermal Pad 1 — 48,2×14,2 мм, 2 шт.
Лицевая
1,6 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
