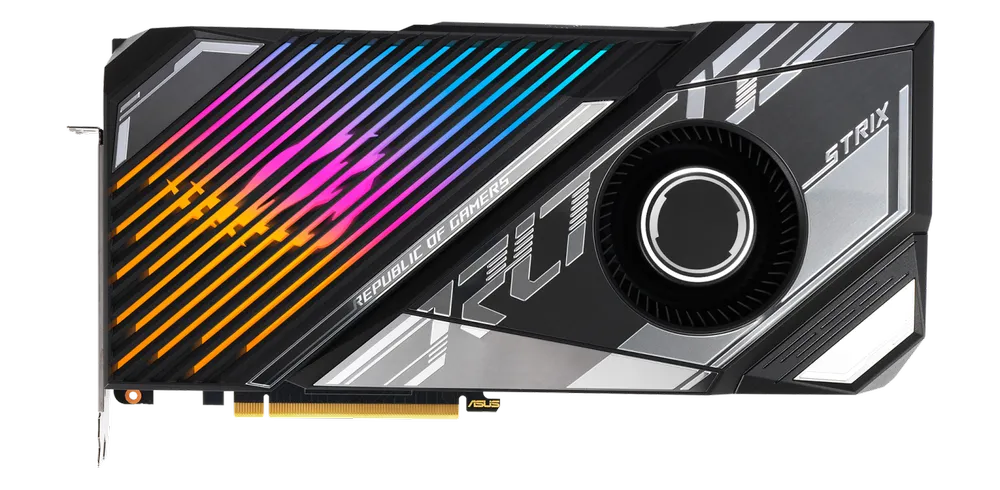

Толщина термопрокладок видеокарты ASUS RTX 3080 Ti ROG Strix LC — замеры и схемы
GeForce RTX 3080 TI1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

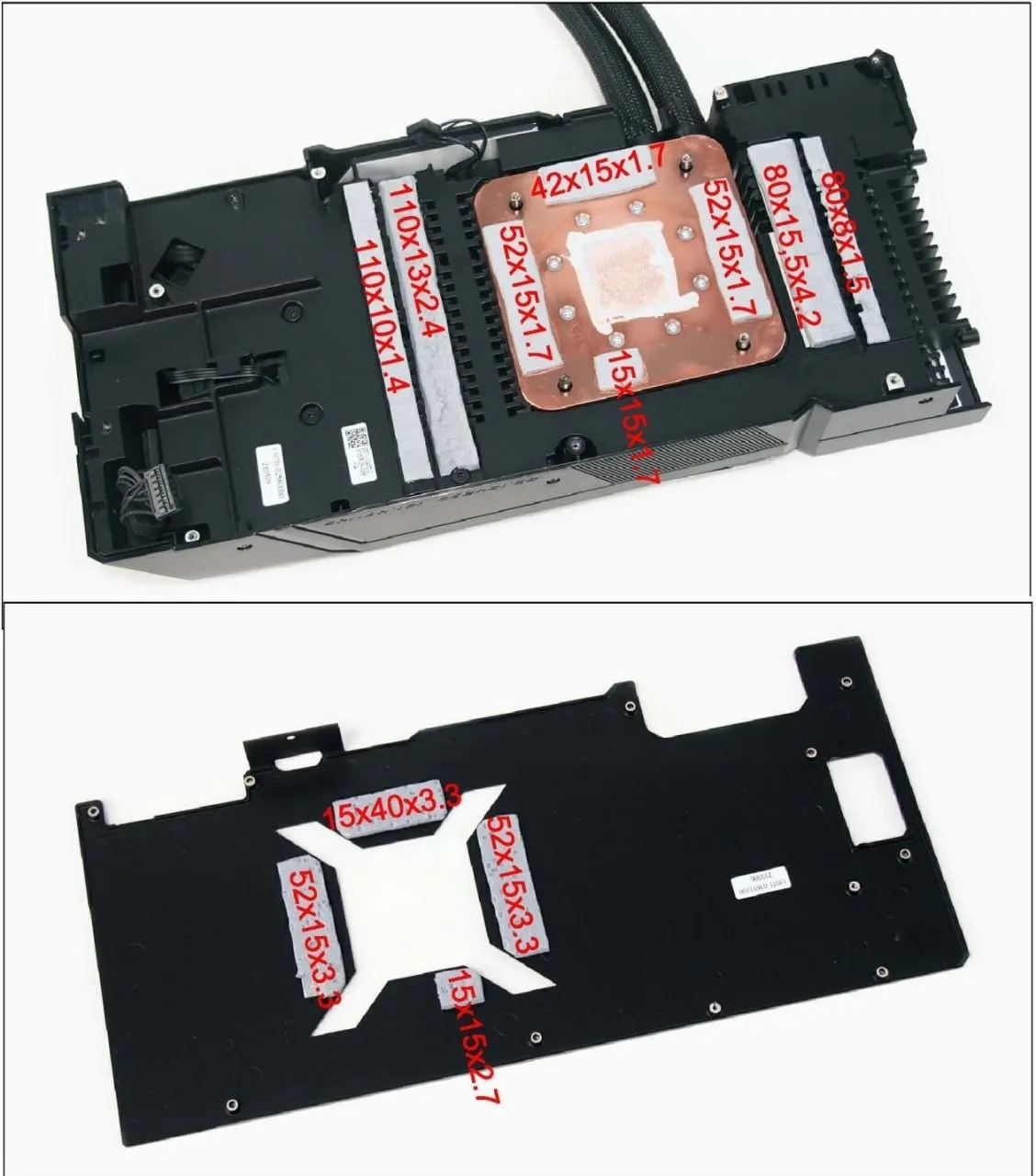

Память — верхняя полоса 42×15 мм · 1,7 ммПамять — две боковые полосы 52×15 мм · 1,7 ммПамять — нижняя площадка 15×15 мм · 1,7 ммЛевая внешняя полоса 110×10 мм · 1,4 ммЛевая внутренняя полоса 110×13 мм · 2,4 ммПравая широкая полоса 80×15,5 мм · 4,2 ммПравая узкая полоса 60×8 мм · 1,5 ммБэкплейт — верхняя полоса 15×40 мм · 3,3 ммБэкплейт — две боковые полосы 52×15 мм · 3,3 ммБэкплейт — нижняя площадка 15×15 мм · 2,7 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — верхняя полоса 42×15 мм
Лицевая
1,7 мм
Не указана*
Память — две боковые полосы 52×15 мм
Лицевая
1,7 мм
Не указана*
Память — нижняя площадка 15×15 мм
Лицевая
1,7 мм
Не указана*
Левая внешняя полоса 110×10 мм
Лицевая
1,4 мм
Не указана*
Левая внутренняя полоса 110×13 мм
Лицевая
2,4 мм
Не указана*
Правая широкая полоса 80×15,5 мм
Лицевая
4,2 мм
Не указана*
Правая узкая полоса 60×8 мм
Лицевая
1,5 мм
Не указана*
Бэкплейт — верхняя полоса 15×40 мм
Обратная
3,3 мм
Не указана*
Бэкплейт — две боковые полосы 52×15 мм
Обратная
3,3 мм
Не указана*
Бэкплейт — нижняя площадка 15×15 мм
Обратная
2,7 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
