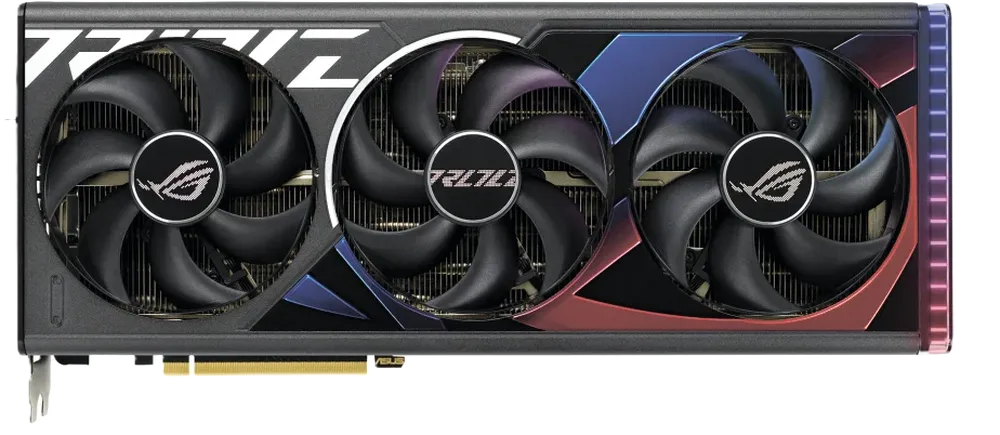

Толщина термопрокладок видеокарты Asus RTX 4090 Rog STRIX OC — замеры и схемы
GeForce RTX 40902 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.

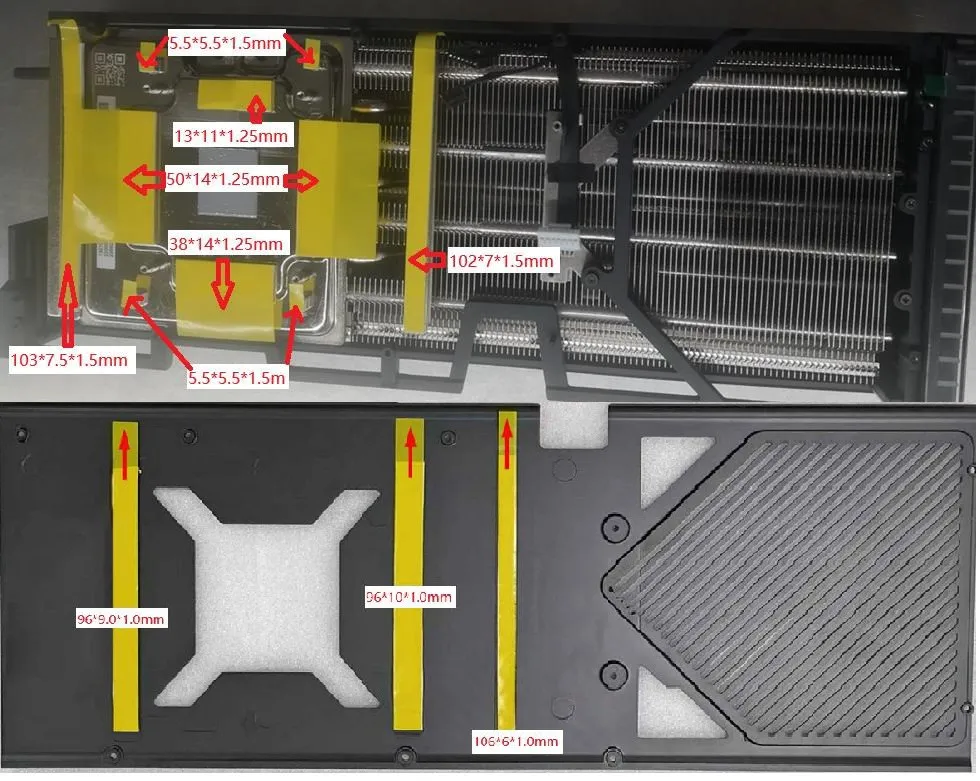

Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

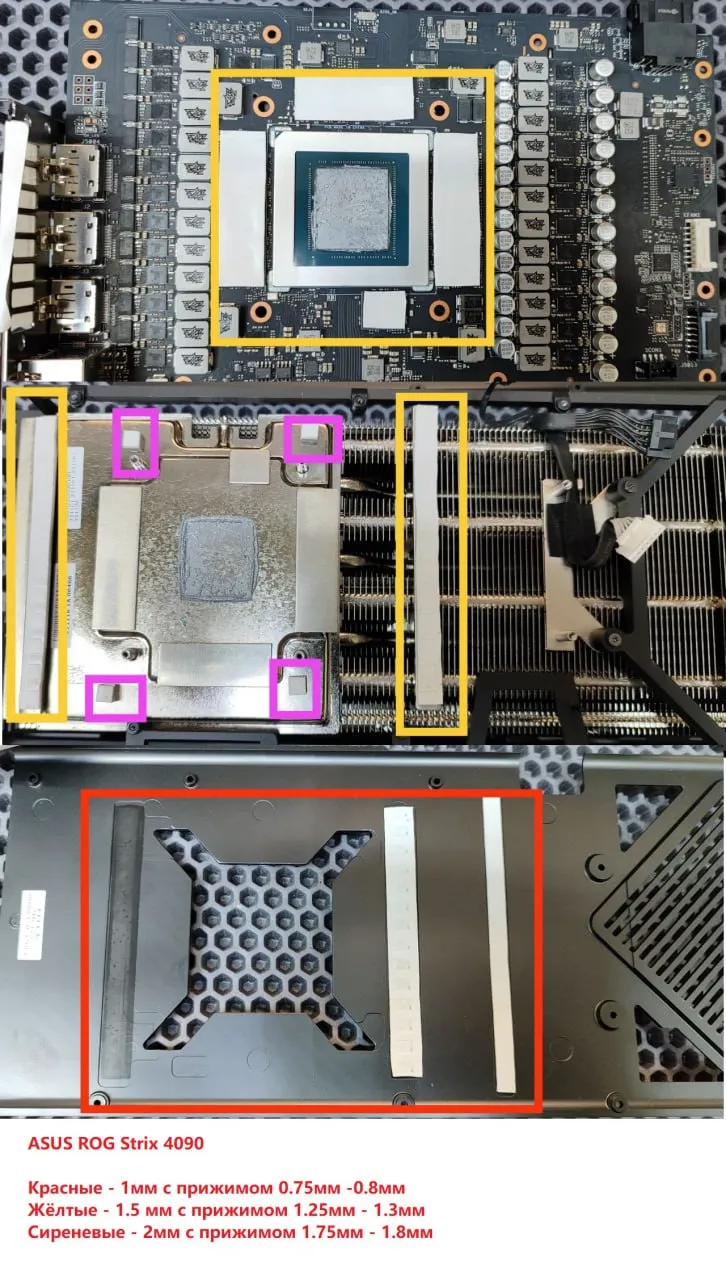

Справочно, применимость не подтверждена: Красные зоны — после прижима · 0,75-0,8 ммСправочно, применимость не подтверждена: Жёлтые зоны — после прижима · 1,25-1,3 ммСправочно, применимость не подтверждена: Сиреневые зоны — после прижима · 1,75-1,8 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Справочно, применимость не подтверждена: Красные зоны — после прижима
Лицевая
0,75-0,8 ммЗаводская: 1 мм; выше — рекомендованная в замере.
мягкие
Справочно, применимость не подтверждена: Жёлтые зоны — после прижима
Лицевая
1,25-1,3 ммЗаводская: 1,5 мм; выше — рекомендованная в замере.
мягкие
Справочно, применимость не подтверждена: Сиреневые зоны — после прижима
Лицевая
1,75-1,8 ммЗаводская: 2 мм; выше — рекомендованная в замере.
