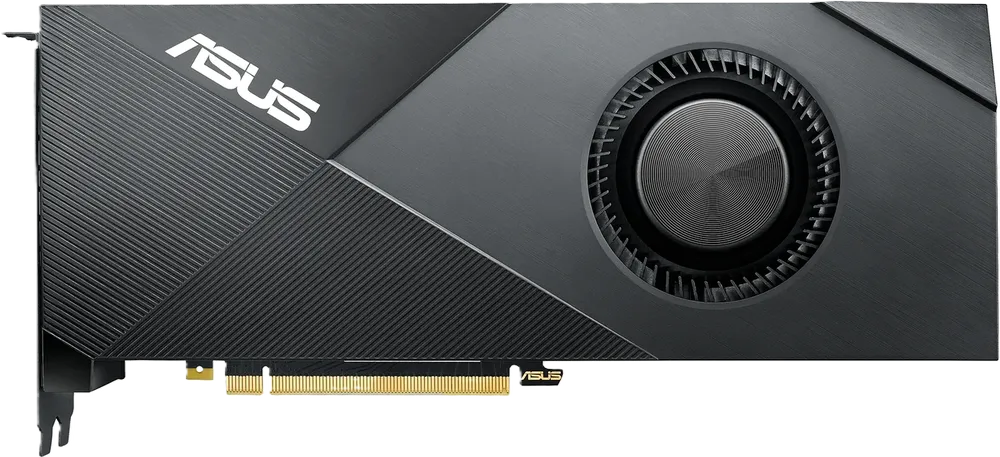

Толщина термопрокладок видеокарты ASUS TURBO RTX 2080 — замеры и схемы
GeForce RTX 20801 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

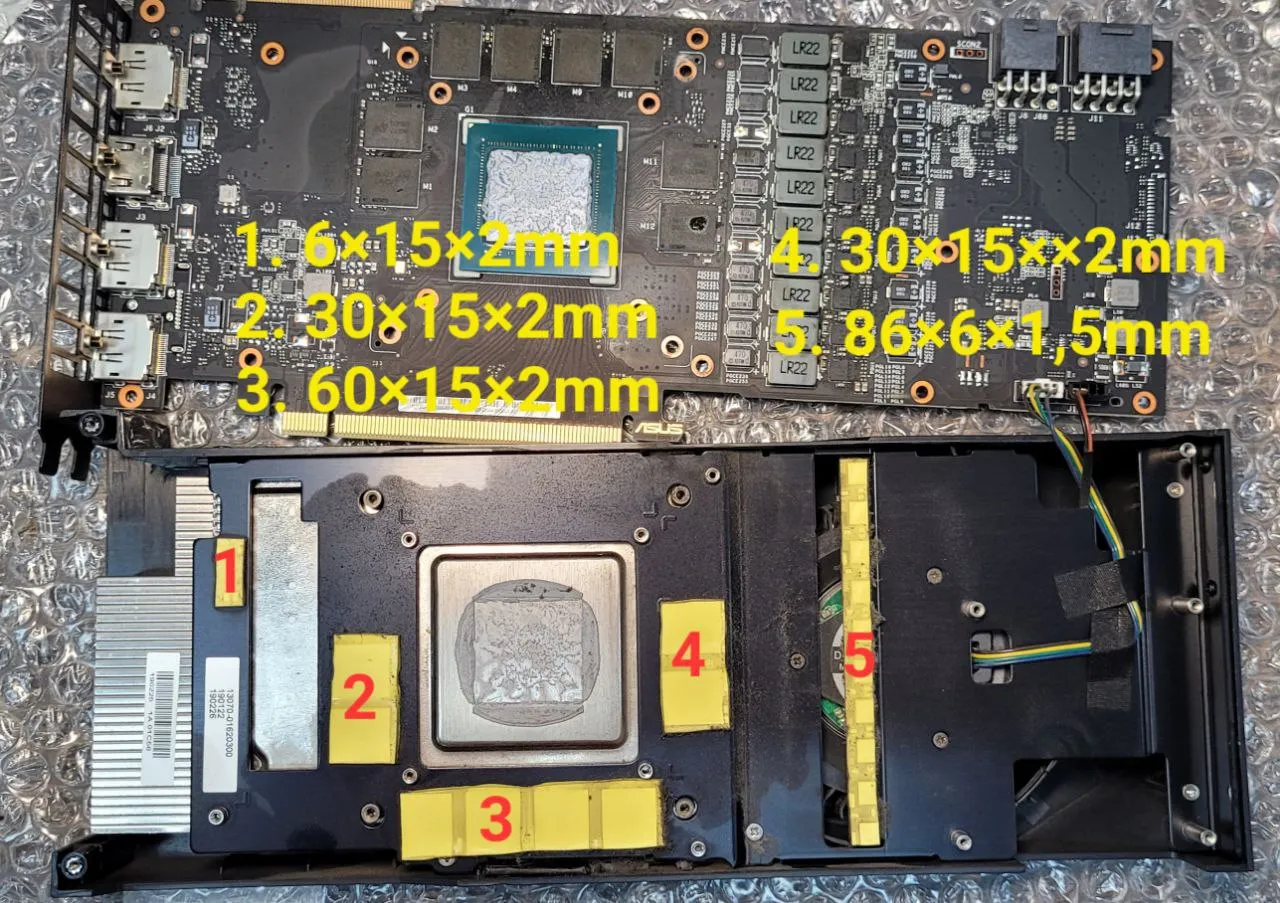

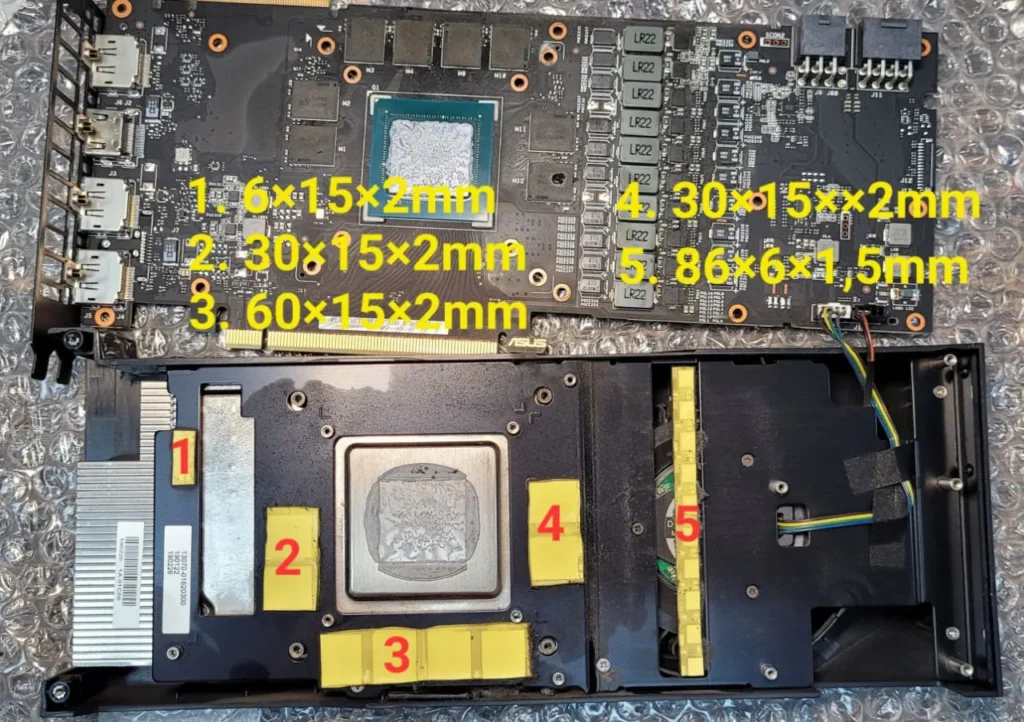

Микросхемы памяти · 2 ммЦепь питания VRM — широкая полоса, позиция 4 · 2 ммЦепь питания VRM — узкая полоса, позиция 5 · 1,5 ммМалая площадка слева, позиция 1 · 2 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти
Лицевая
2 мм
Не указана*
Цепь питания VRM — широкая полоса, позиция 4
Лицевая
2 мм
Не указана*
Цепь питания VRM — узкая полоса, позиция 5
Лицевая
1,5 мм
Не указана*
Малая площадка слева, позиция 1
Лицевая
2 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
