Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

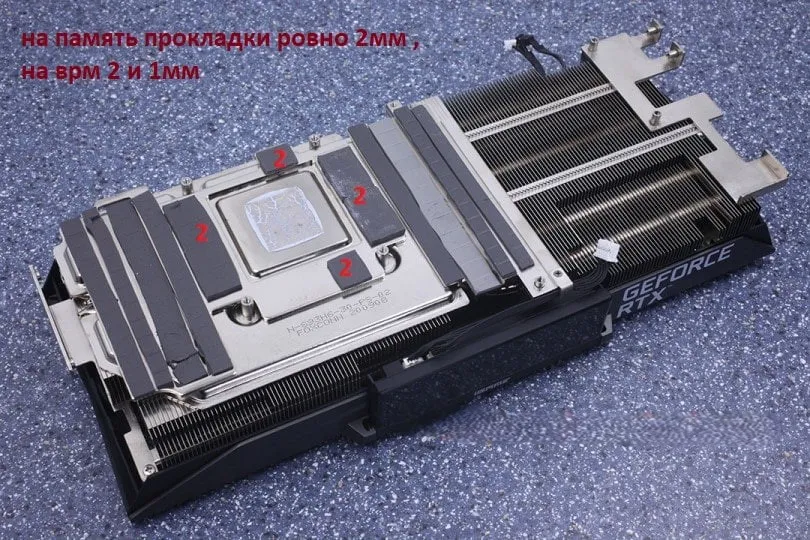

| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Микросхемы памяти | Лицевая | 2 мм | Не указана* |
| Основная зона VRM | Лицевая | 2 мм | Не указана* |
| Дополнительная зона VRM | Лицевая | 1 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

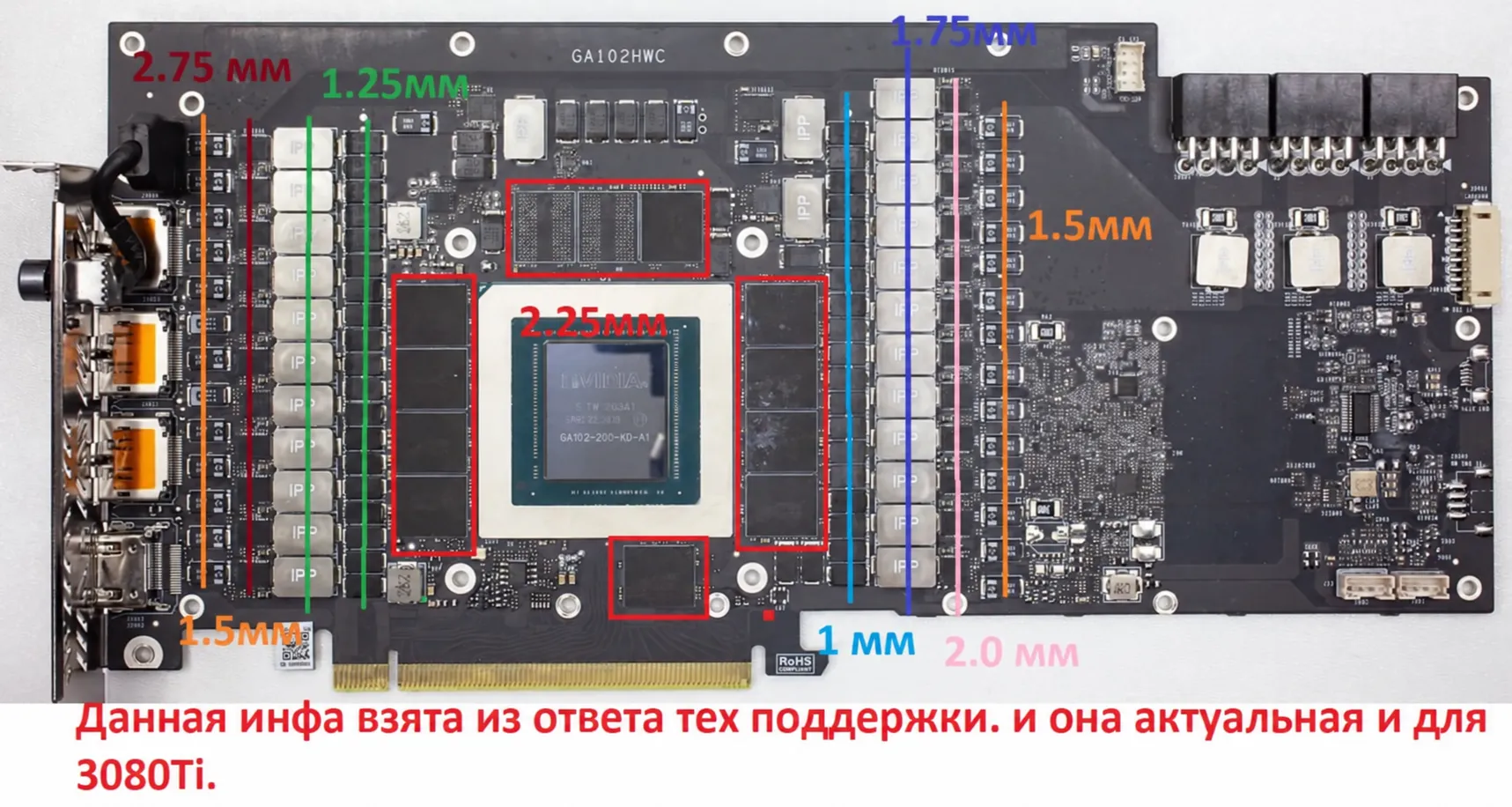

| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Микросхемы памяти | Лицевая | 2,25 мм | Не указана* |
| Левая цепь питания — MOSFET | Лицевая | 2,75 мм | Не указана* |
| Левая цепь питания — дроссели | Лицевая | 1,25 мм | Не указана* |
| Правая цепь питания — внешняя зона | Лицевая | 1,5 мм | Не указана* |
| Правая цепь питания — внутренняя зона 1 | Лицевая | 1 мм | Не указана* |
| Правая цепь питания — внутренняя зона 2 | Лицевая | 2 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

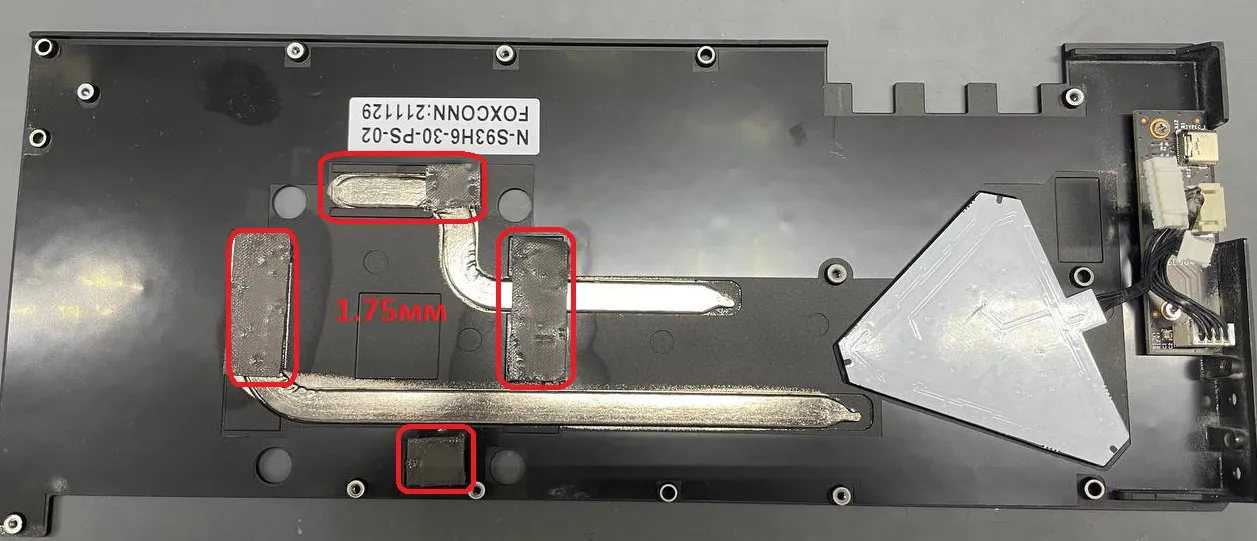

| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Зоны под бэкплейтом | Бэкплейт | 1,75 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

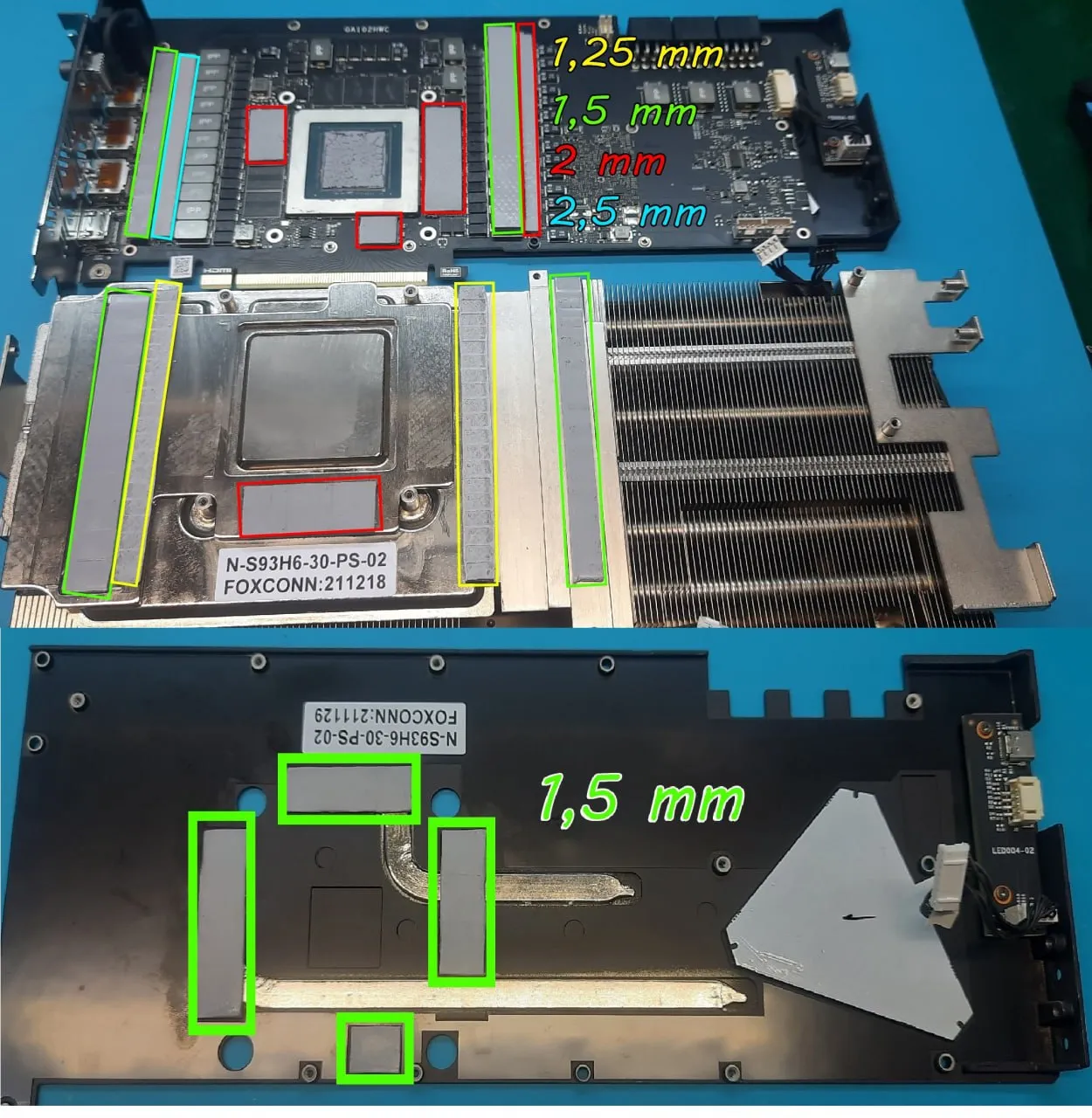

| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Жёлтые зоны радиатора | Лицевая | 1,25 мм | Не указана* |
| Зелёные зоны радиатора | Лицевая | 1,5 мм | Не указана* |
| Красные зоны радиатора | Лицевая | 2 мм | Не указана* |
| Голубая зона радиатора | Лицевая | 2,5 мм | Не указана* |
| Зоны под бэкплейтом | Бэкплейт | 1,5 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
