Толщина термопрокладок видеокарты Evga RTX 3070 XC3 — замеры и схемы GeForce RTX 3070 8 GB 2 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

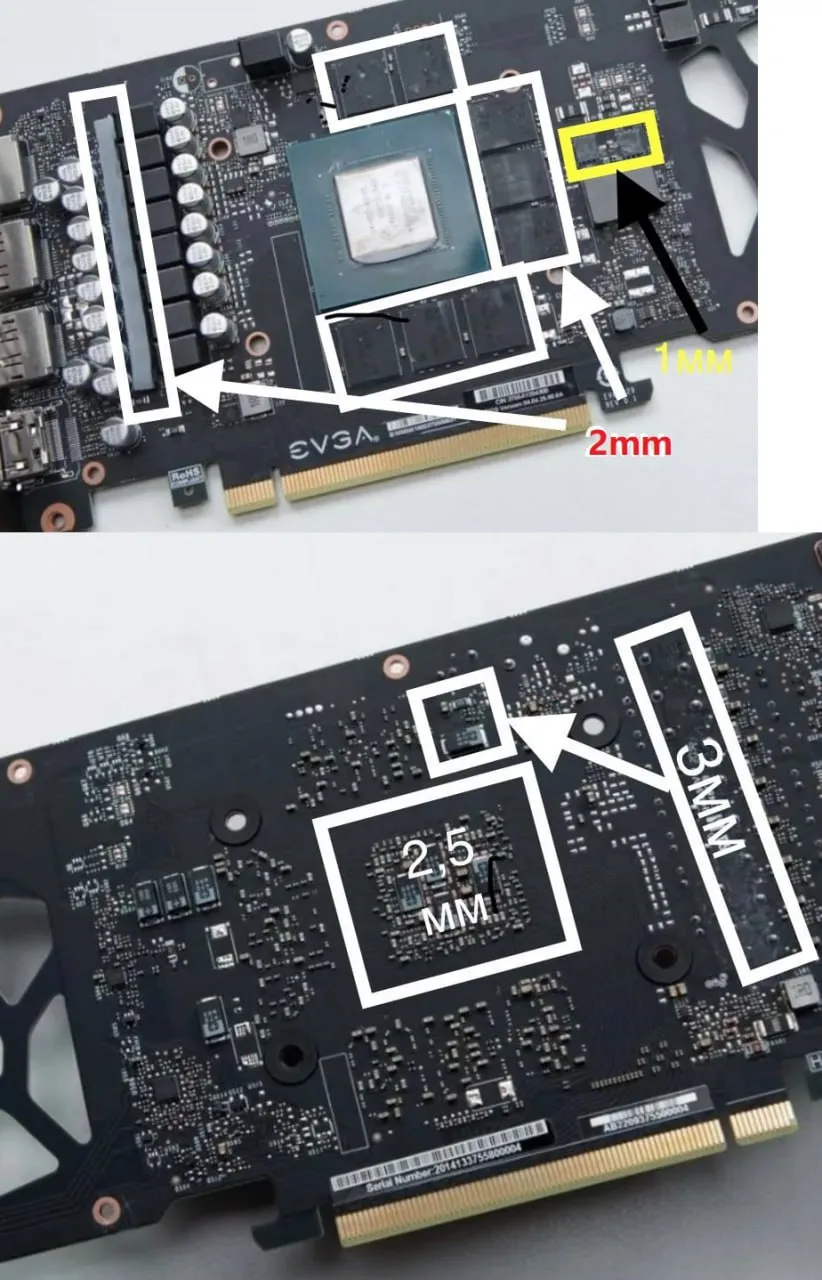

Микросхемы памяти · 2 мм Цепь питания VRM — левая полоса · 2 мм Малая жёлтая площадка · 1 мм За VRM и малая выделенная площадка · 3 мм За GPU · 2,5 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Микросхемы памяти Лицевая 2 мм Не указана* Цепь питания VRM — левая полоса Лицевая 2 мм Не указана* Малая жёлтая площадка Лицевая 1 мм Не указана* За VRM и малая выделенная площадка Бэкплейт 3 мм Не указана* За GPU Бэкплейт 2,5 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

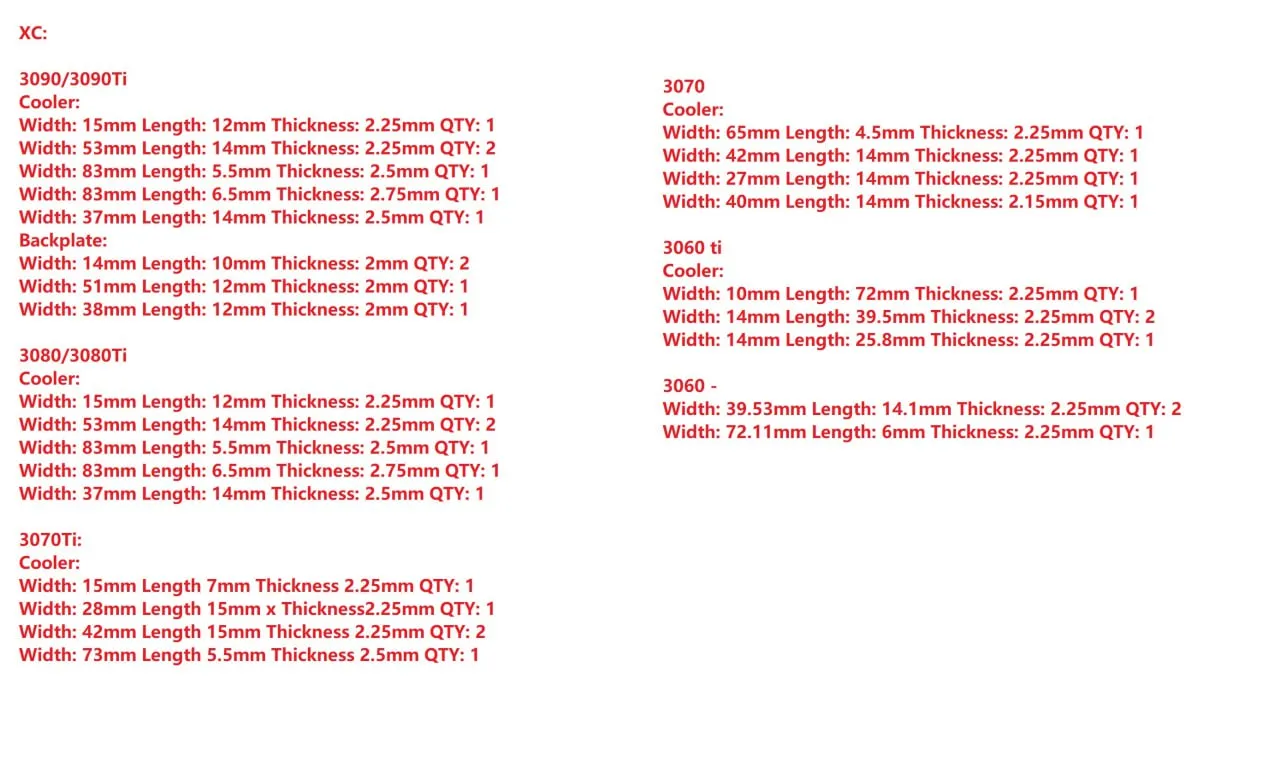

Раздел XC 3070 — 65×4,5, 1 шт. · 2,25 мм Раздел XC 3070 — 42×14, 1 шт. · 2,25 мм Раздел XC 3070 — 27×14, 1 шт. · 2,25 мм Раздел XC 3070 — 40×14, 1 шт. · 2,15 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Раздел XC 3070 — 65×4,5, 1 шт. Лицевая 2,25 мм Не указана* Раздел XC 3070 — 42×14, 1 шт. Лицевая 2,25 мм Не указана* Раздел XC 3070 — 27×14, 1 шт. Лицевая 2,25 мм Не указана* Раздел XC 3070 — 40×14, 1 шт. Лицевая 2,15 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
TERMAX рекомендует для Evga RTX 3070 XC3 ← →
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAX Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм 18,00 Br – 26,00 Br Диапазон цен: 18,00 Br – 26,00 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм 17,90 Br – 42,90 Br Диапазон цен: 17,90 Br – 42,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм 64,90 Br – 154,90 Br Диапазон цен: 64,90 Br – 154,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм 20,90 Br – 48,90 Br Диапазон цен: 20,90 Br – 48,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм 24,90 Br – 58,90 Br Диапазон цен: 24,90 Br – 58,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм 27,90 Br – 67,90 Br Диапазон цен: 27,90 Br – 67,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм 31,90 Br – 76,90 Br Диапазон цен: 31,90 Br – 76,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм 38,90 Br – 92,90 Br Диапазон цен: 38,90 Br – 92,90 Br Выбрать вариант → TERMAX Термопаста TERMAX P1, 1 Вт/м·К 4,00 Br – 35,00 Br Диапазон цен: 4,00 Br – 35,00 Br Выбрать вариант → TERMAX Термопаста TERMAX P6, 6 Вт/м·К 12,00 Br – 69,90 Br Диапазон цен: 12,00 Br – 69,90 Br Выбрать вариант → Характеристики Evga RTX 3070 XC3
GPU / платформа GeForce RTX 3070
Память 8 GB
