Толщина термопрокладок видеокарты EVGA RTX 3080 FTW3 ULTRA GAMING — замеры и схемы GeForce RTX 3080 3 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2 Замер 3
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

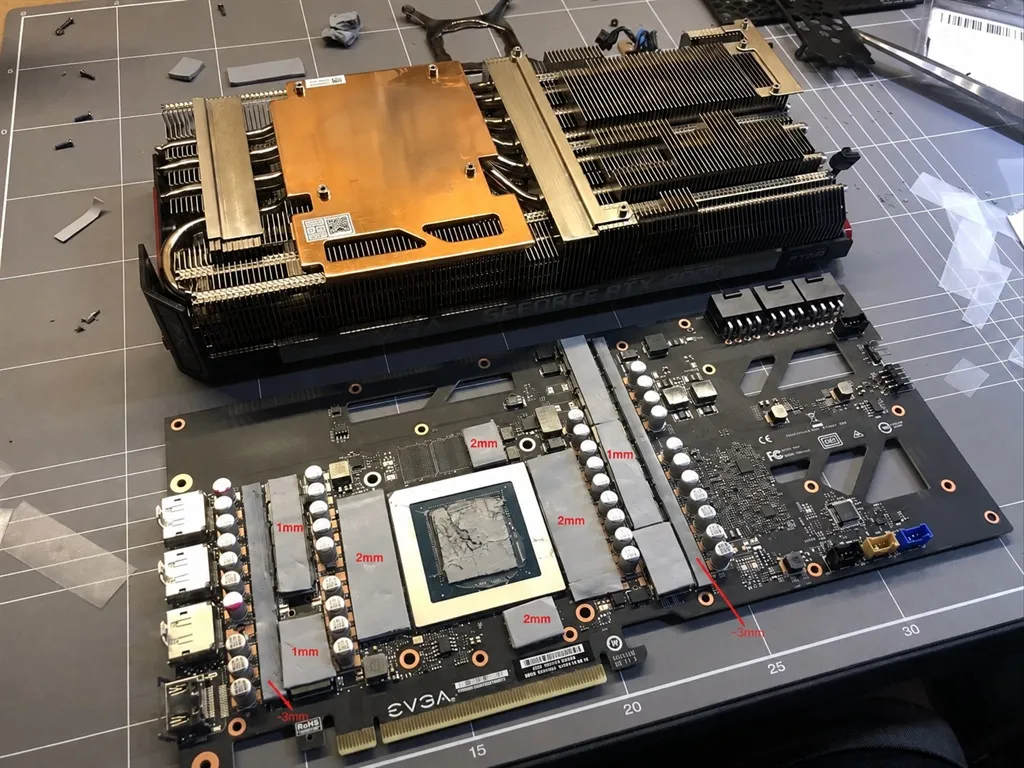

Микросхемы памяти · 2 мм Цепь питания VRM — дроссели · 1 мм Цепь питания VRM — узкие внешние полосы · 3 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Микросхемы памяти Лицевая 2 мм Не указана* Цепь питания VRM — дроссели Лицевая 1 мм Не указана* Цепь питания VRM — узкие внешние полосы Лицевая 3 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
Микросхемы памяти · 2 мм Цепь питания VRM — дроссели · 1 мм Цепь питания VRM — узкие внешние полосы · 3 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Микросхемы памяти Лицевая 2 мм Не указана* Цепь питания VRM — дроссели Лицевая 1 мм Не указана* Цепь питания VRM — узкие внешние полосы Лицевая 3 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

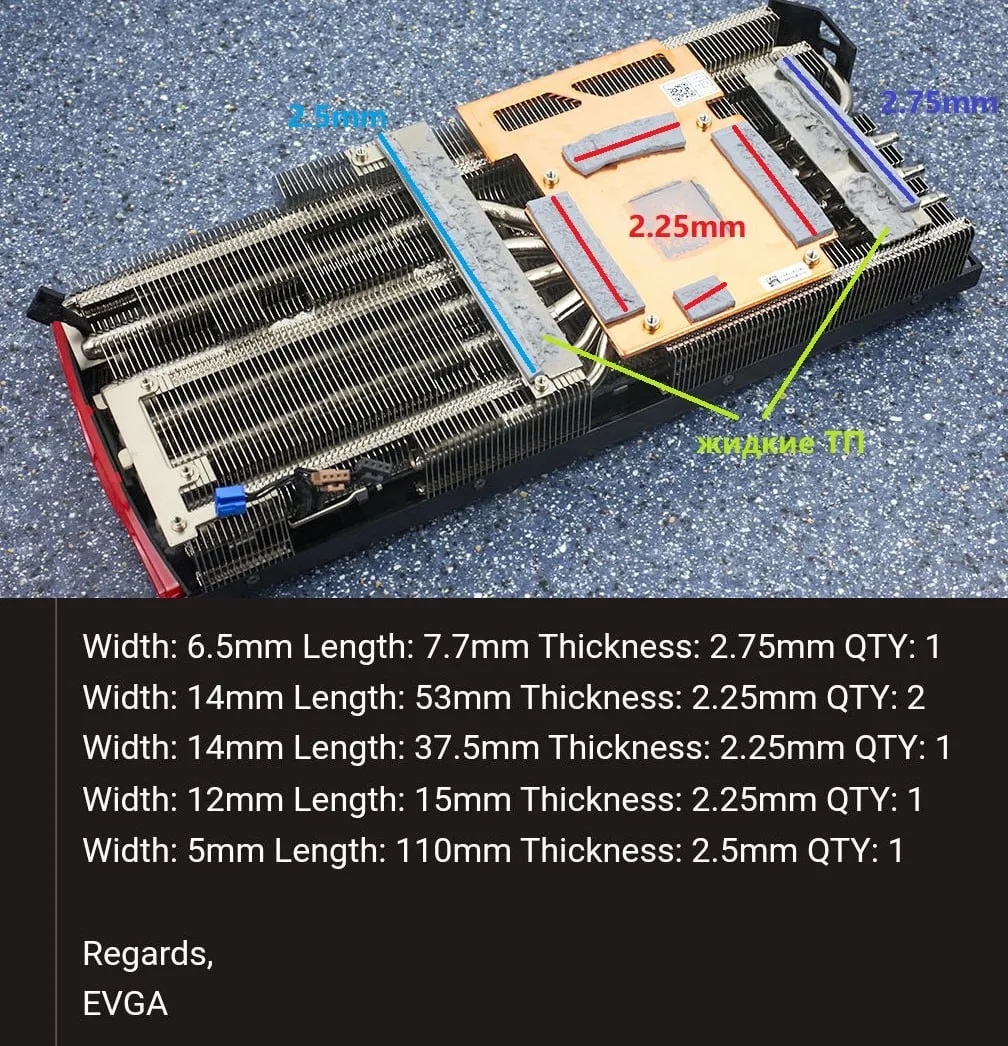

Микросхемы памяти · 2,25 мм Цепь питания VRM — длинная голубая полоса · 2,5 мм Цепь питания VRM — синяя полоса · 2,75 мм Зоны с жидким термоинтерфейсом · Не указана
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Микросхемы памяти Лицевая 2,25 мм Не указана* Цепь питания VRM — длинная голубая полоса Лицевая 2,5 мм Не указана* Цепь питания VRM — синяя полоса Лицевая 2,75 мм Не указана* Зоны с жидким термоинтерфейсом Лицевая Не указана Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
