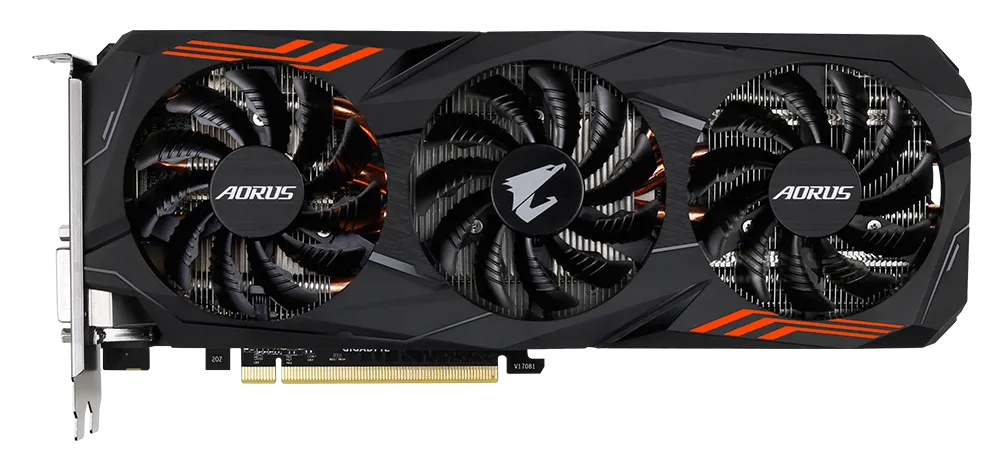

Толщина термопрокладок видеокарты Gigabyte AORUS GTX 1070 8G GV-N107AORUS-8GD — замеры и схемы GeForce GTX 1070 8 GB 1 замер
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

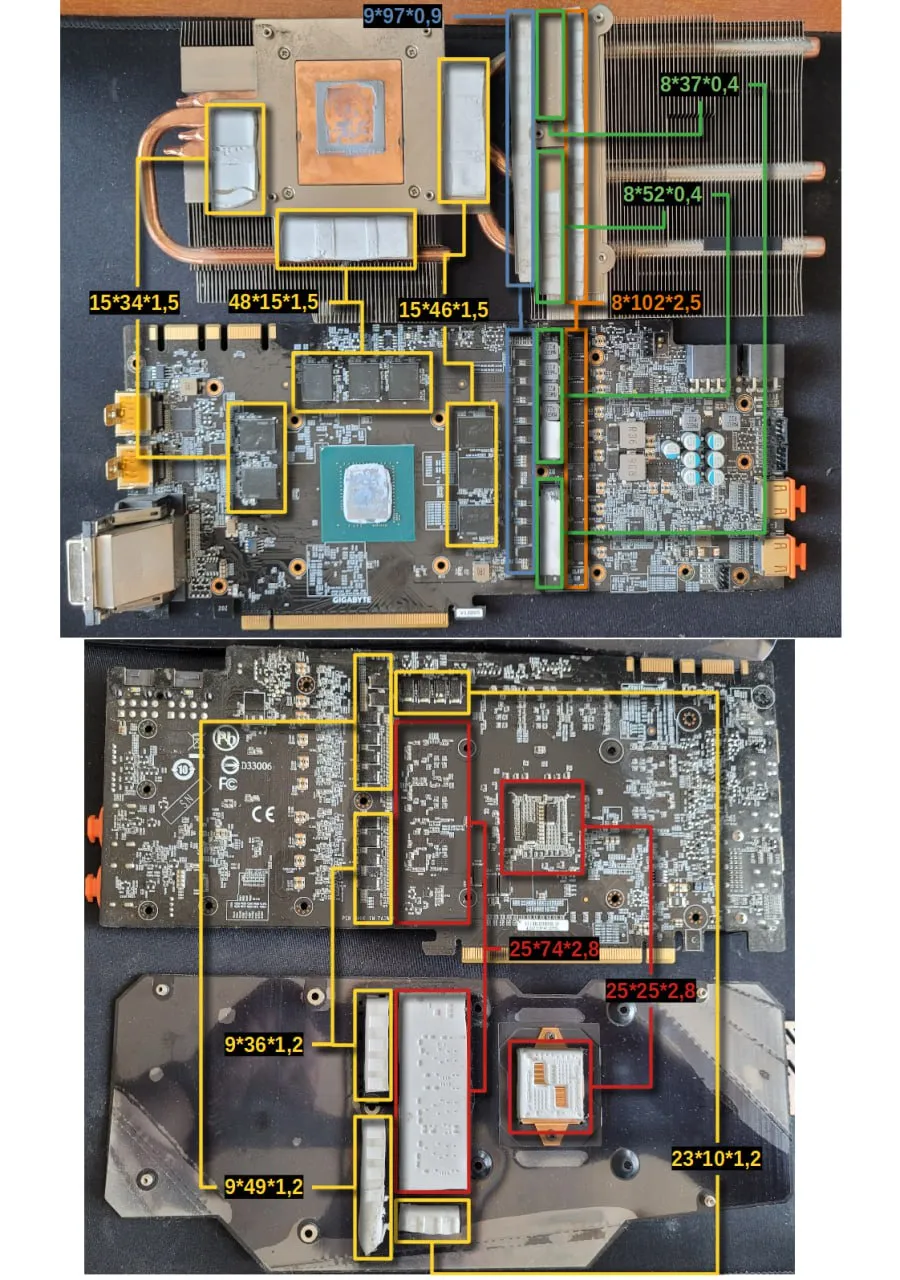

Память — 15×34 · 1,5 мм Память — 48×15 · 1,5 мм Память — 15×46 · 1,5 мм VRM — 9×97 · 0,9 мм VRM — 8×37 и 8×52 · 0,4 мм VRM — 8×102 · 2,5 мм Полосы 9×36, 9×49 и 23×10 · 1,2 мм Площадка 25×74 · 2,8 мм Площадка за GPU 25×25 · 2,8 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Память — 15×34 Лицевая 1,5 мм Не указана* Память — 48×15 Лицевая 1,5 мм Не указана* Память — 15×46 Лицевая 1,5 мм Не указана* VRM — 9×97 Лицевая 0,9 мм Не указана* VRM — 8×37 и 8×52 Лицевая 0,4 мм Не указана* VRM — 8×102 Лицевая 2,5 мм Не указана* Полосы 9×36, 9×49 и 23×10 Бэкплейт 1,2 мм Не указана* Площадка 25×74 Бэкплейт 2,8 мм Не указана* Площадка за GPU 25×25 Бэкплейт 2,8 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
TERMAX рекомендует для Gigabyte AORUS GTX 1070 8G GV-N107AORUS-8GD ← →
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAX Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм 18,00 Br – 26,00 Br Диапазон цен: 18,00 Br – 26,00 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм 17,90 Br – 42,90 Br Диапазон цен: 17,90 Br – 42,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм 64,90 Br – 154,90 Br Диапазон цен: 64,90 Br – 154,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм 20,90 Br – 48,90 Br Диапазон цен: 20,90 Br – 48,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм 24,90 Br – 58,90 Br Диапазон цен: 24,90 Br – 58,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм 27,90 Br – 67,90 Br Диапазон цен: 27,90 Br – 67,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм 31,90 Br – 76,90 Br Диапазон цен: 31,90 Br – 76,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм 38,90 Br – 92,90 Br Диапазон цен: 38,90 Br – 92,90 Br Выбрать вариант → TERMAX Термопаста TERMAX P1, 1 Вт/м·К 4,00 Br – 35,00 Br Диапазон цен: 4,00 Br – 35,00 Br Выбрать вариант → TERMAX Термопаста TERMAX P6, 6 Вт/м·К 12,00 Br – 69,90 Br Диапазон цен: 12,00 Br – 69,90 Br Выбрать вариант → Характеристики Gigabyte AORUS GTX 1070 8G GV-N107AORUS-8GD
GPU / платформа GeForce GTX 1070
Память 8 GB
