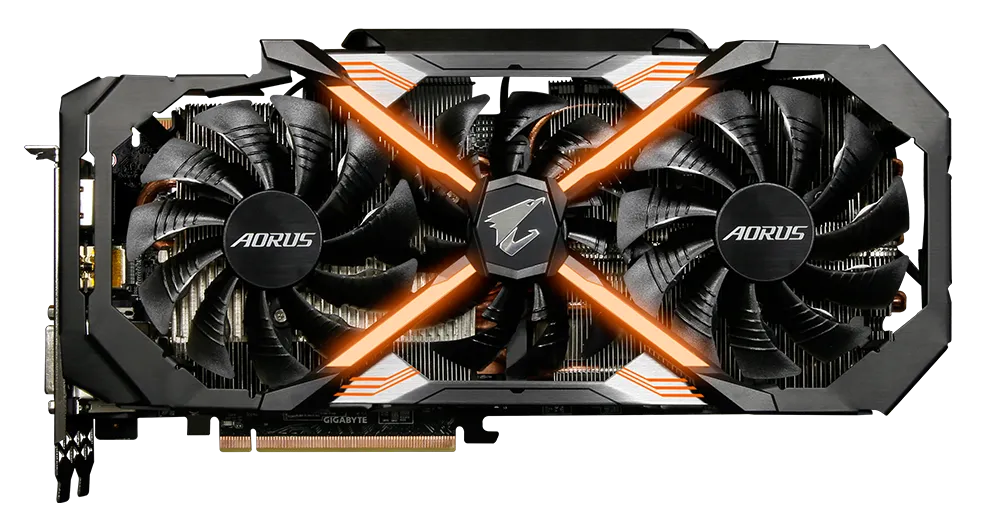

Толщина термопрокладок видеокарты GIGABYTE GeForce GTX 1080 Ti AORUS GV-N108TAORUS-11GD — замеры и схемы
GeForce GTX 1080 Ti2 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

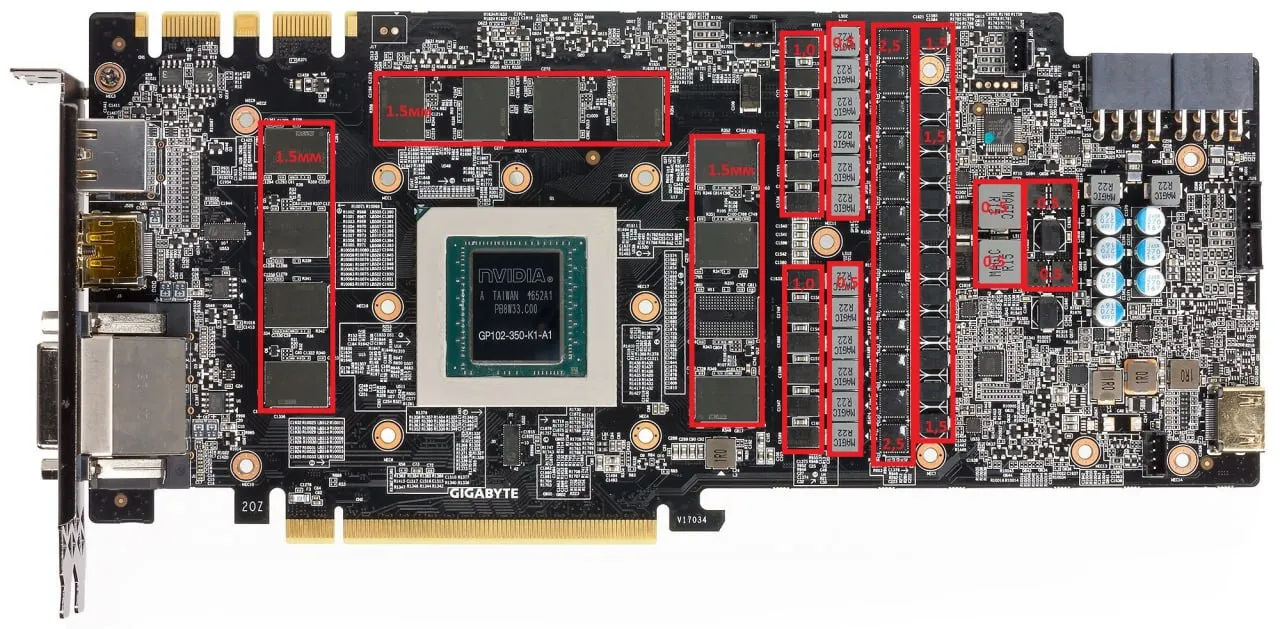

Микросхемы памяти · 1,5 ммЦепь питания VRM — внутренние узкие полосы · 1 ммЦепь питания VRM — дроссели · 2,5 ммЦепь питания VRM — наружная полоса · 1,5 ммМалые площадки справа · 0,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти
Лицевая
1,5 мм
Не указана*
Цепь питания VRM — внутренние узкие полосы
Лицевая
1 мм
Не указана*
Цепь питания VRM — дроссели
Лицевая
2,5 мм
Не указана*
Цепь питания VRM — наружная полоса
Лицевая
1,5 мм
Не указана*
Малые площадки справа
Лицевая
0,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

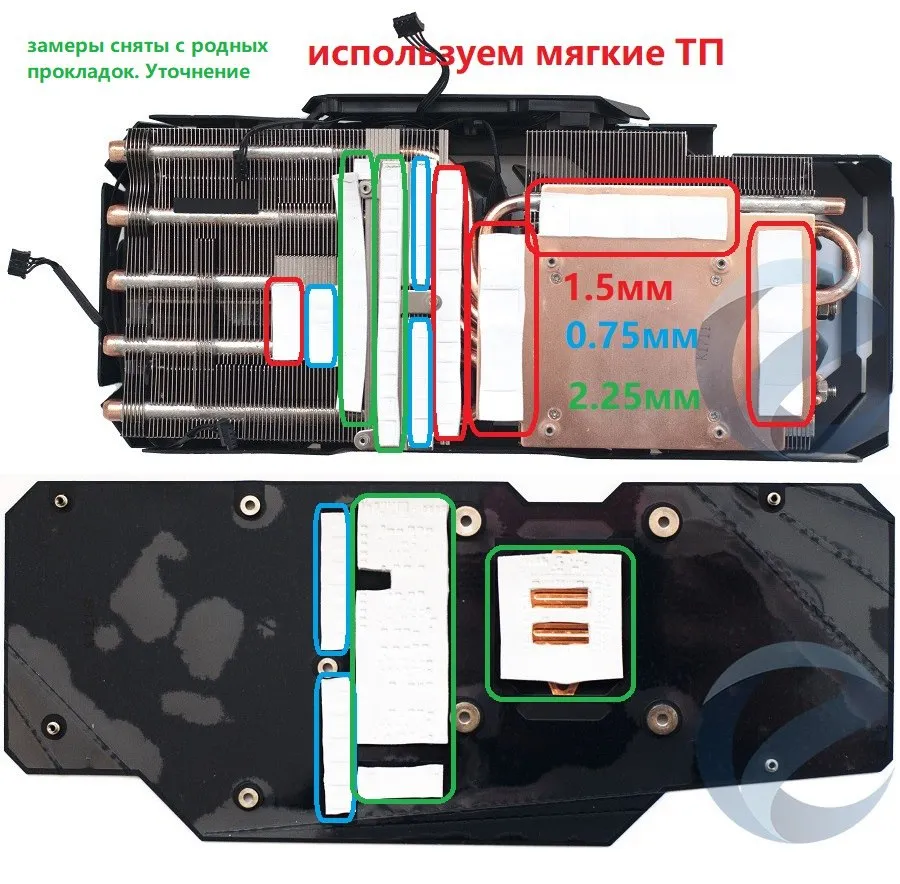

Микросхемы памяти · 1,5 ммЦепь питания VRM — красные зоны · 1,5 ммЦепь питания VRM — голубые зоны · 0,75 ммЦепь питания VRM — зелёные зоны · 2,25 ммГолубые полосы · 0,75 ммЗелёные площадки · 2,25 мм
