Толщина термопрокладок видеокарты Gigabyte RTX 2080 Super Gaming OC — замеры и схемы
GeForce RTX 2080 Super2 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

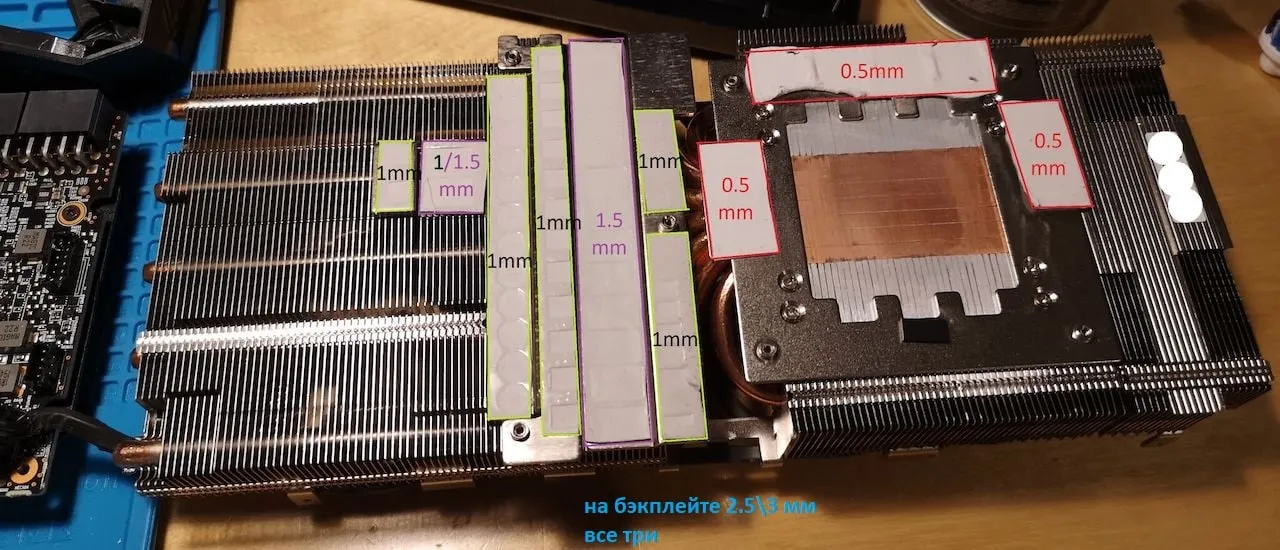

Память — красные площадки · 0,5 ммVRM — зелёные полосы и площадки · 1 ммVRM — длинная фиолетовая полоса · 1,5 ммМалая фиолетовая площадка — вариант 1 · 1 ммМалая фиолетовая площадка — вариант 2 · 1,5 ммВсе три площадки — вариант 1 по тексту · 2,5 ммВсе три площадки — вариант 2 по тексту · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — красные площадки
Лицевая
0,5 мм
Не указана*
VRM — зелёные полосы и площадки
Лицевая
1 мм
Не указана*
VRM — длинная фиолетовая полоса
Лицевая
1,5 мм
Не указана*
Малая фиолетовая площадка — вариант 1
Лицевая
1 мм
Не указана*
Малая фиолетовая площадка — вариант 2
Лицевая
1,5 мм
Не указана*
Все три площадки — вариант 1 по тексту
Бэкплейт
2,5 мм
Не указана*
Все три площадки — вариант 2 по тексту
Бэкплейт
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
