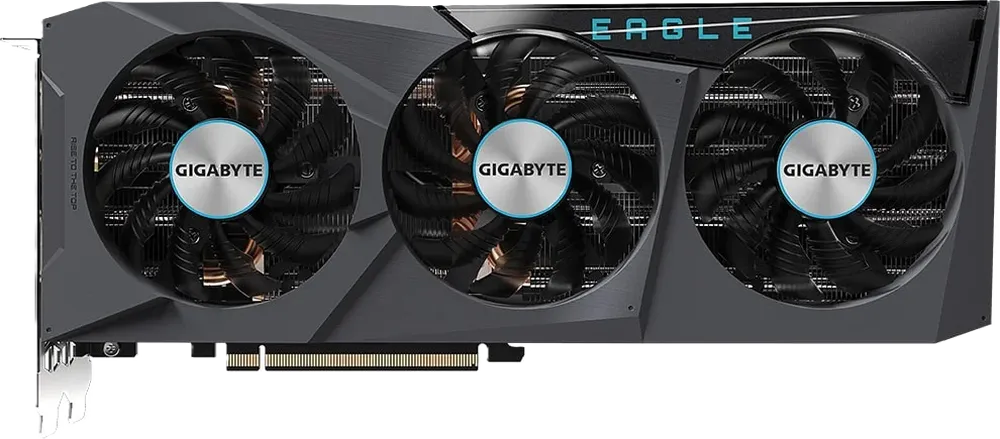

Толщина термопрокладок видеокарты Gigabyte RTX 3070 Ti Eagle — замеры и схемы
GeForce RTX 3070 Ti1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

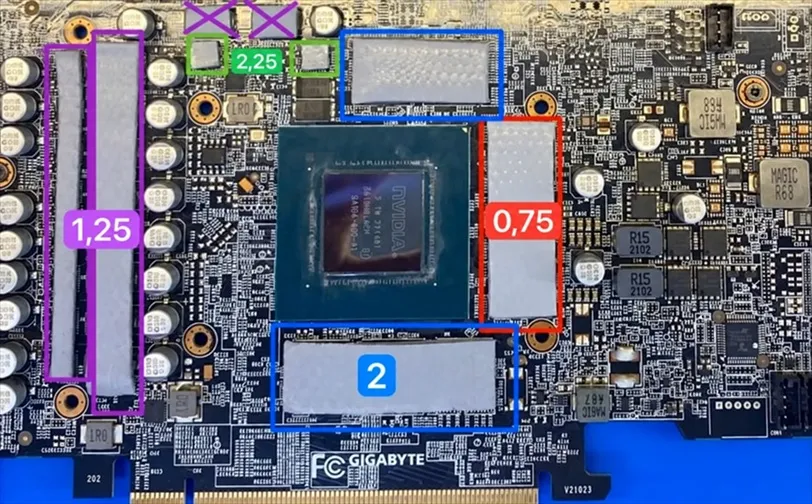

Память — верхняя и нижняя синие полосы · 2 ммПамять — правая красная полоса · 0,75 ммVRM — фиолетовые полосы · 1,25 ммМалые верхние фиолетовые зоны · 1,25 ммМалые верхние зелёные площадки · 2,25 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — верхняя и нижняя синие полосы
Лицевая
2 мм
Не указана*
Память — правая красная полоса
Лицевая
0,75 мм
Не указана*
VRM — фиолетовые полосы
Лицевая
1,25 мм
Не указана*
Малые верхние фиолетовые зоны
Лицевая
1,25 мм
Не указана*
Малые верхние зелёные площадки
Лицевая
2,25 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
