Толщина термопрокладок видеокарты Gigabyte RTX 3090 Aorus Xtreme 24G — замеры и схемы

GeForce RTX 309024 GB2 замера

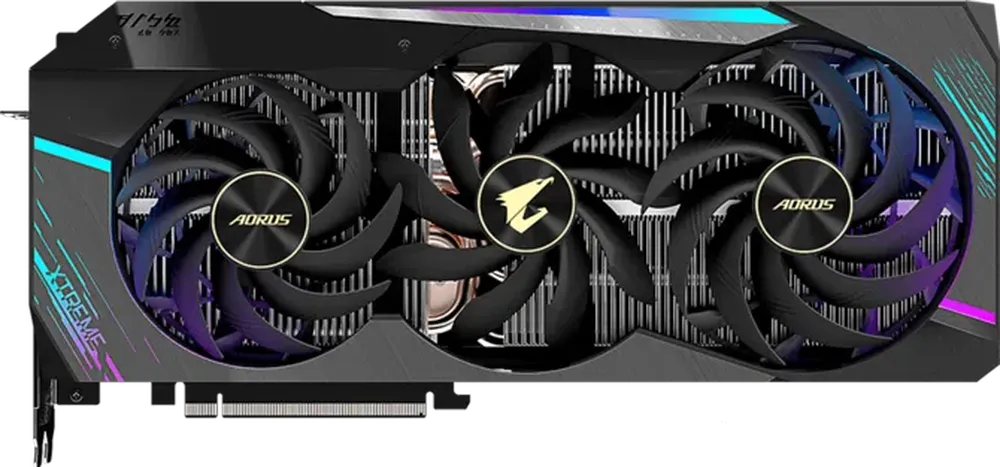

Gigabyte RTX 3090 Aorus Xtreme 24G

Замеры и схемы

Замеры различаются — сравните толщины и расположение зон.

Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

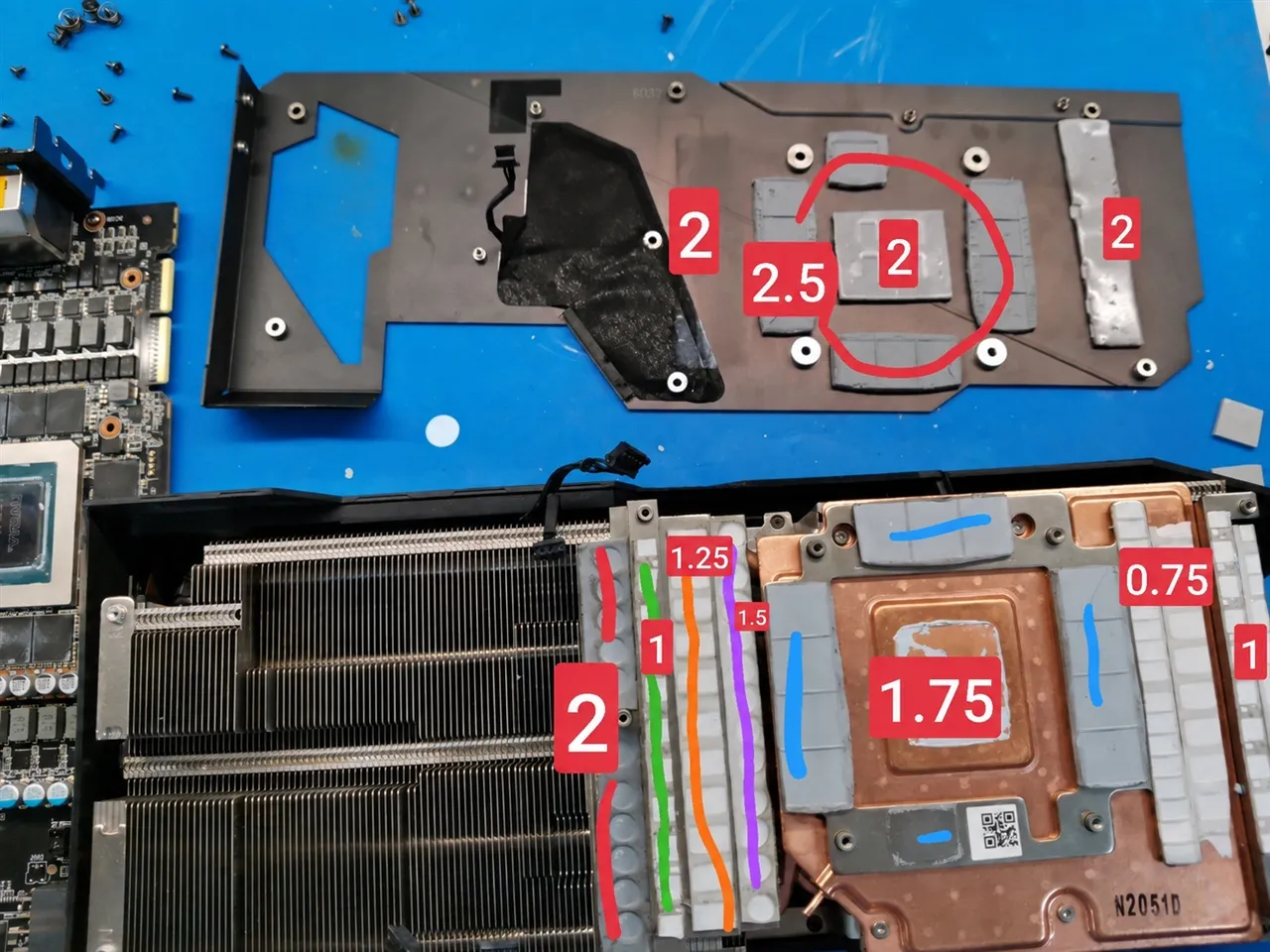

Gigabyte RTX 3090 Aorus Xtreme 24G — замер 1, файл 1Увеличить фото ↗
Микросхемы памяти · 1,75 ммЦепь питания VRM — левая внешняя красная полоса · 2 ммЦепь питания VRM — левая зелёная полоса · 1 ммЦепь питания VRM — левая оранжевая полоса · 1,25 ммЦепь питания VRM — левая фиолетовая полоса · 1,5 ммЦепь питания VRM — правая внутренняя полоса · 0,75 ммЦепь питания VRM — правая внешняя полоса · 1 ммПлощадки памяти вокруг GPU · 2,5 ммЦентральная площадка за GPU · 2 ммДве внешние полосы · 2 мм

Толщина термопрокладок в данном замере

ЗонаСторонаТолщинаМягкость
Микросхемы памятиЛицевая1,75 ммНе указана*
Цепь питания VRM — левая внешняя красная полосаЛицевая2 ммНе указана*
Цепь питания VRM — левая зелёная полосаЛицевая1 ммНе указана*
Цепь питания VRM — левая оранжевая полосаЛицевая1,25 ммНе указана*
Цепь питания VRM — левая фиолетовая полосаЛицевая1,5 ммНе указана*
Цепь питания VRM — правая внутренняя полосаЛицевая0,75 ммНе указана*
Цепь питания VRM — правая внешняя полосаЛицевая1 ммНе указана*
Площадки памяти вокруг GPUБэкплейт2,5 ммНе указана*
Центральная площадка за GPUБэкплейт2 ммНе указана*
Две внешние полосыБэкплейт2 ммНе указана*

* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

Открыть оригинал ↗

TERMAX рекомендует для Gigabyte RTX 3090 Aorus Xtreme 24G

Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.

ЗаполнительTERMAX

Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм

Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм

Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм

Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм

Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм

Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм

Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм

Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм

Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →Термопаста TERMAX P1, 1 Вт/м·КTERMAX

Термопаста TERMAX P1, 1 Вт/м·К

Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →Термопаста TERMAX P6, 6 Вт/м·КTERMAX

Термопаста TERMAX P6, 6 Вт/м·К

Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →
Характеристики Gigabyte RTX 3090 Aorus Xtreme 24G
GPU / платформа
GeForce RTX 3090
Память
24 GB
Замер термопрокладок
