Главная›Замеры термопрокладок›Gigabyte RTX 4070 Aorus Master rev.1.0

Толщина термопрокладок видеокарты Gigabyte RTX 4070 Aorus Master rev.1.0 — замеры и схемы

GeForce RTX 40701 замер

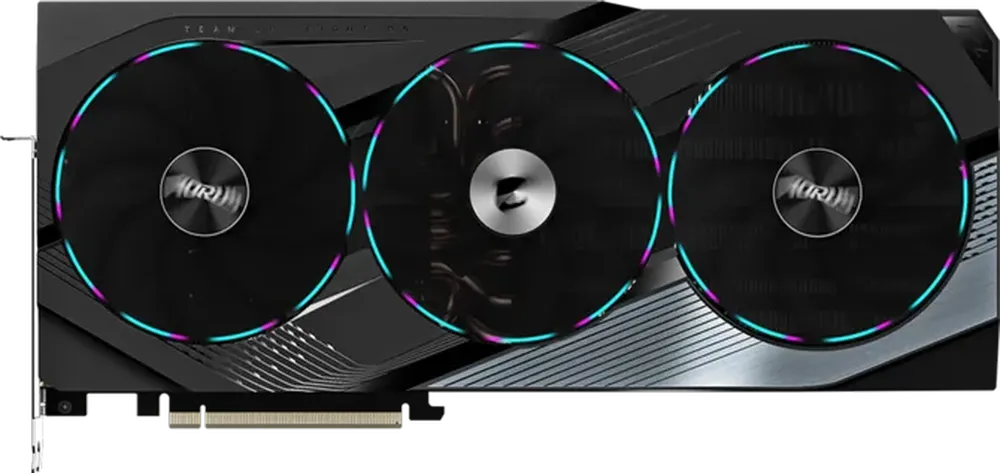

Gigabyte RTX 4070 Aorus Master rev.1.0

Замеры и схемы

Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

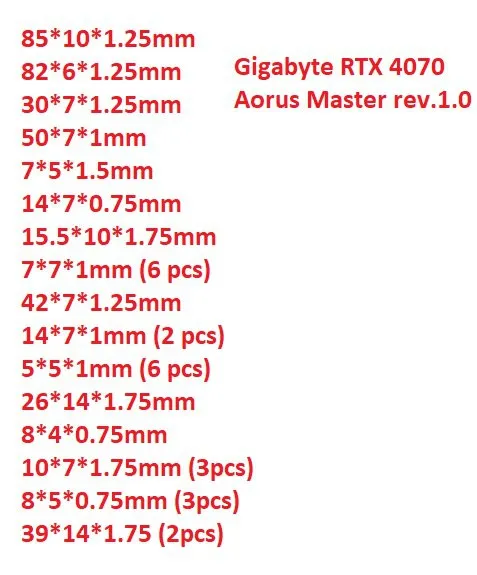

Gigabyte RTX 4070 Aorus Master rev.1.0 — замер 1, файл 1Увеличить фото ↗
85×10 мм · 1,25 мм82×6 мм · 1,25 мм30×7 мм · 1,25 мм50×7 мм · 1 мм7×5 мм · 1,5 мм14×7 мм · 0,75 мм15,5×10 мм · 1,75 мм7×7 мм, 6 шт. · 1 мм42×7 мм · 1,25 мм14×7 мм, 2 шт. · 1 мм5×5 мм, 6 шт. · 1 мм26×14 мм · 1,75 мм8×4 мм · 0,75 мм10×7 мм, 3 шт. · 1,75 мм8×5 мм, 3 шт. · 0,75 мм39×14 мм, 2 шт. · 1,75 мм

Толщина термопрокладок в данном замере

ЗонаСторонаТолщинаМягкость
85×10 ммНе указана1,25 ммНе указана*
82×6 ммНе указана1,25 ммНе указана*
30×7 ммНе указана1,25 ммНе указана*
50×7 ммНе указана1 ммНе указана*
7×5 ммНе указана1,5 ммНе указана*
14×7 ммНе указана0,75 ммНе указана*
15,5×10 ммНе указана1,75 ммНе указана*
7×7 мм, 6 шт.Не указана1 ммНе указана*
42×7 ммНе указана1,25 ммНе указана*
14×7 мм, 2 шт.Не указана1 ммНе указана*
5×5 мм, 6 шт.Не указана1 ммНе указана*
26×14 ммНе указана1,75 ммНе указана*
8×4 ммНе указана0,75 ммНе указана*
10×7 мм, 3 шт.Не указана1,75 ммНе указана*
8×5 мм, 3 шт.Не указана0,75 ммНе указана*
39×14 мм, 2 шт.Не указана1,75 ммНе указана*

* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

Открыть оригинал ↗

TERMAX рекомендует для Gigabyte RTX 4070 Aorus Master rev.1.0

Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.

ЗаполнительTERMAX

Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм

Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм

Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм

Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм

Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм

Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм

Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм

Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм

Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →Термопаста TERMAX P1, 1 Вт/м·КTERMAX

Термопаста TERMAX P1, 1 Вт/м·К

Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →Термопаста TERMAX P6, 6 Вт/м·КTERMAX

Термопаста TERMAX P6, 6 Вт/м·К

Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →
Характеристики Gigabyte RTX 4070 Aorus Master rev.1.0
GPU / платформа
GeForce RTX 4070
Ревизия
1.0
Замер термопрокладок
