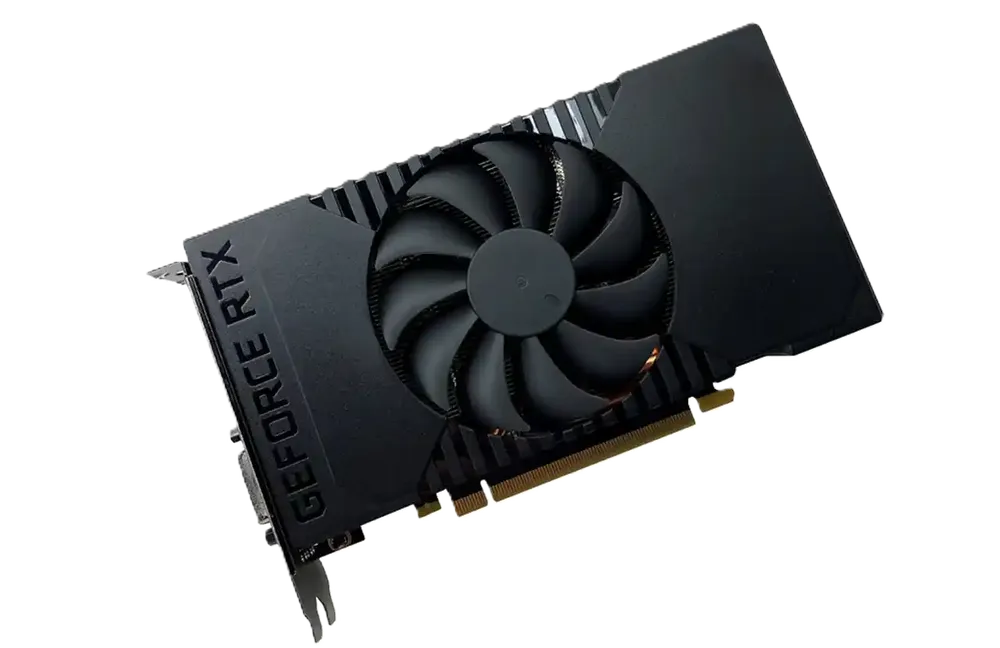

Толщина термопрокладок видеокарты HP RTX 2060 Super — замеры и схемы
GeForce RTX 2060 SUPER1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

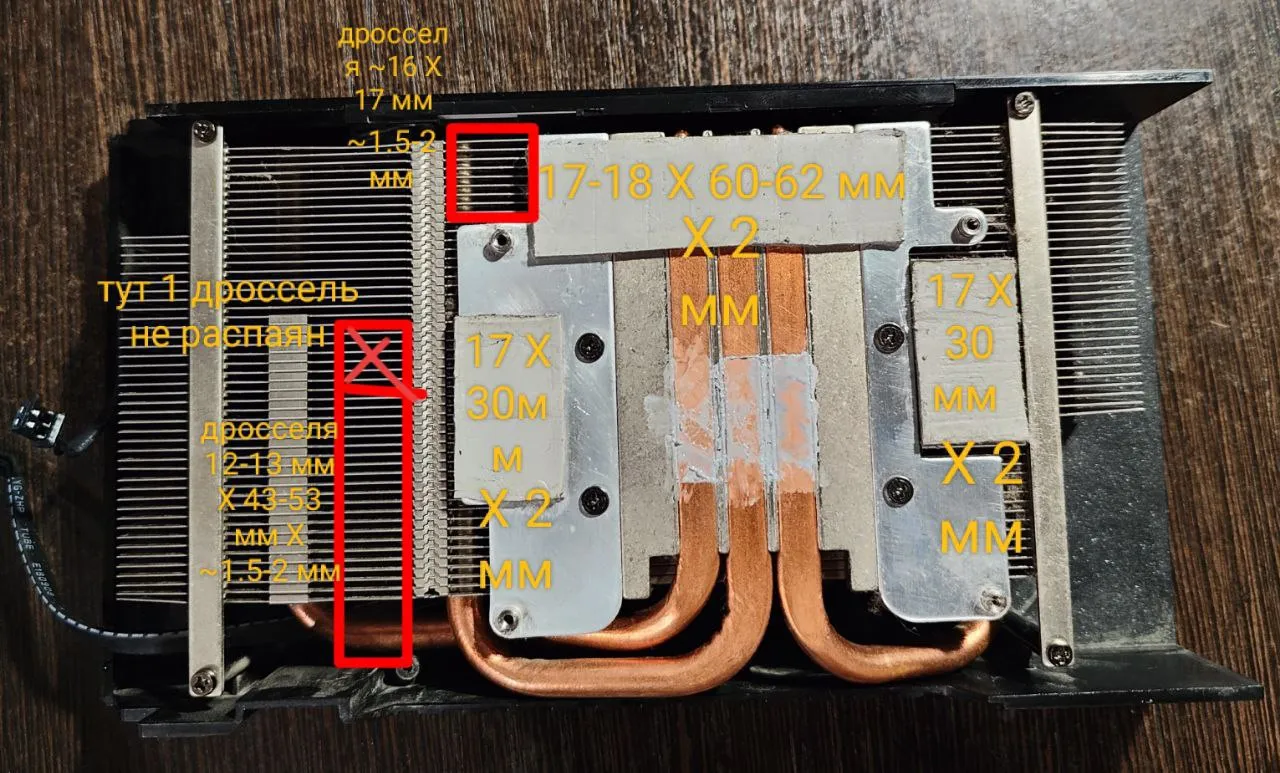

Память — верхняя полоса 17–18×60–62 мм · 2 ммПамять — левая полоса 17×30 мм · 2 ммПамять — правая полоса 17×30 мм · 2 ммДроссели — верхняя группа 16×17 мм · 1,5-2 ммДроссели — нижняя группа 12–13×43–53 мм · 1,5-2 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — верхняя полоса 17–18×60–62 мм
Лицевая
2 мм
Не указана*
Память — левая полоса 17×30 мм
Лицевая
2 мм
Не указана*
Память — правая полоса 17×30 мм
Лицевая
2 мм
Не указана*
Дроссели — верхняя группа 16×17 мм
Лицевая
1,5-2 мм
Не указана*
Дроссели — нижняя группа 12–13×43–53 мм
Лицевая
1,5-2 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
