Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

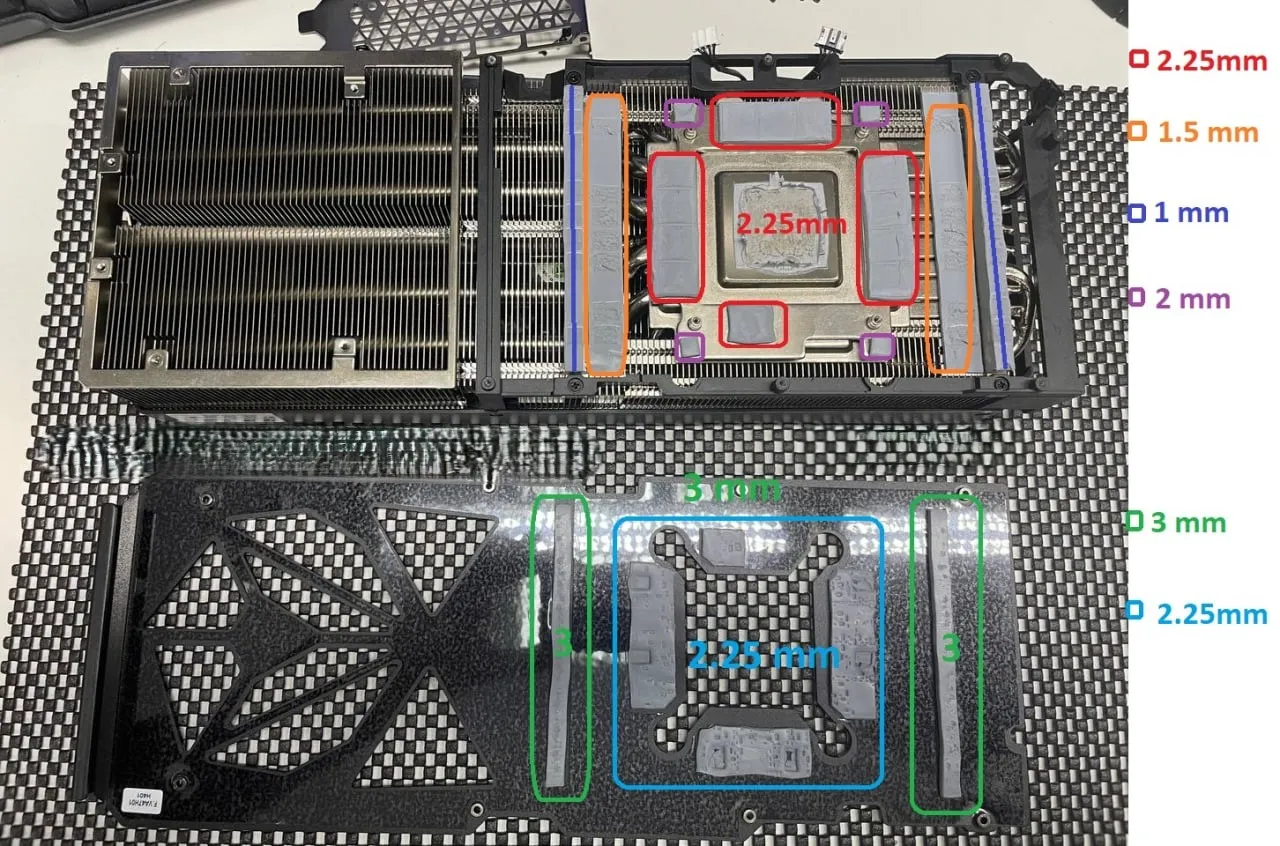

Микросхемы памяти · 2,25 ммЦепь питания — оранжевые полосы · 1,5 ммЦепь питания — синие полосы · 1 ммМалые площадки — фиолетовая разметка · 2 ммБэкплейт — зелёные полосы · 3 ммБэкплейт — область памяти · 2,25 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти
Лицевая
2,25 мм
Не указана*
Цепь питания — оранжевые полосы
Лицевая
1,5 мм
Не указана*
Цепь питания — синие полосы
Лицевая
1 мм
Не указана*
Малые площадки — фиолетовая разметка
Лицевая
2 мм
Не указана*
Бэкплейт — зелёные полосы
Бэкплейт
3 мм
Не указана*
Бэкплейт — область памяти
Бэкплейт
2,25 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
