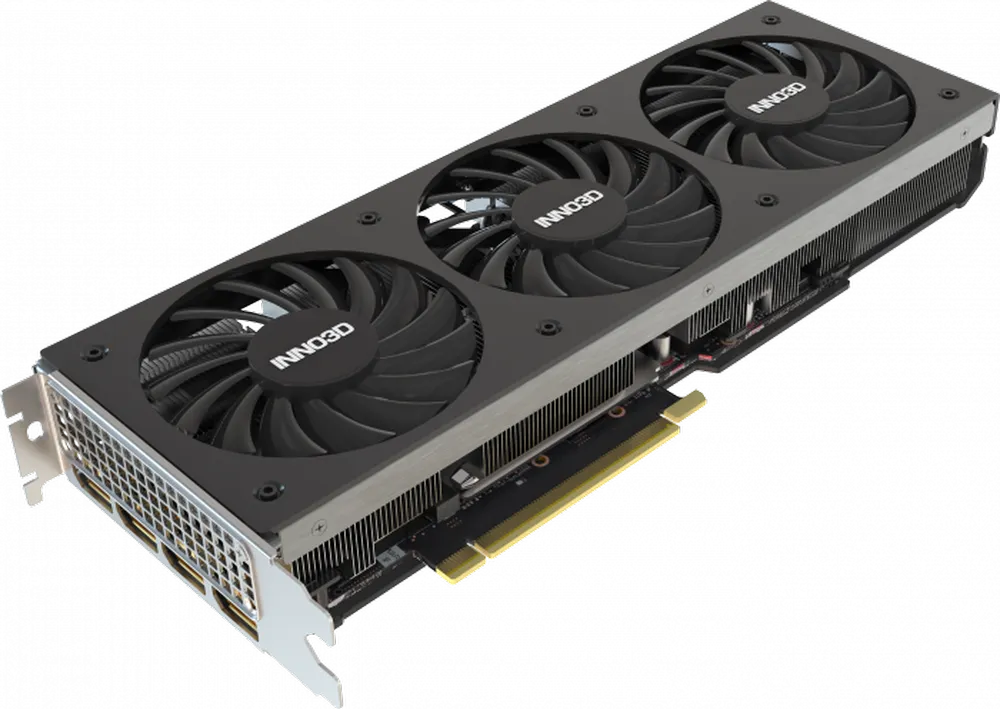

Толщина термопрокладок видеокарты Inno3D RTX 3080 Ti X3 OC 12GB — замеры и схемы
GeForce RTX 3080 TI12 GB2 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.

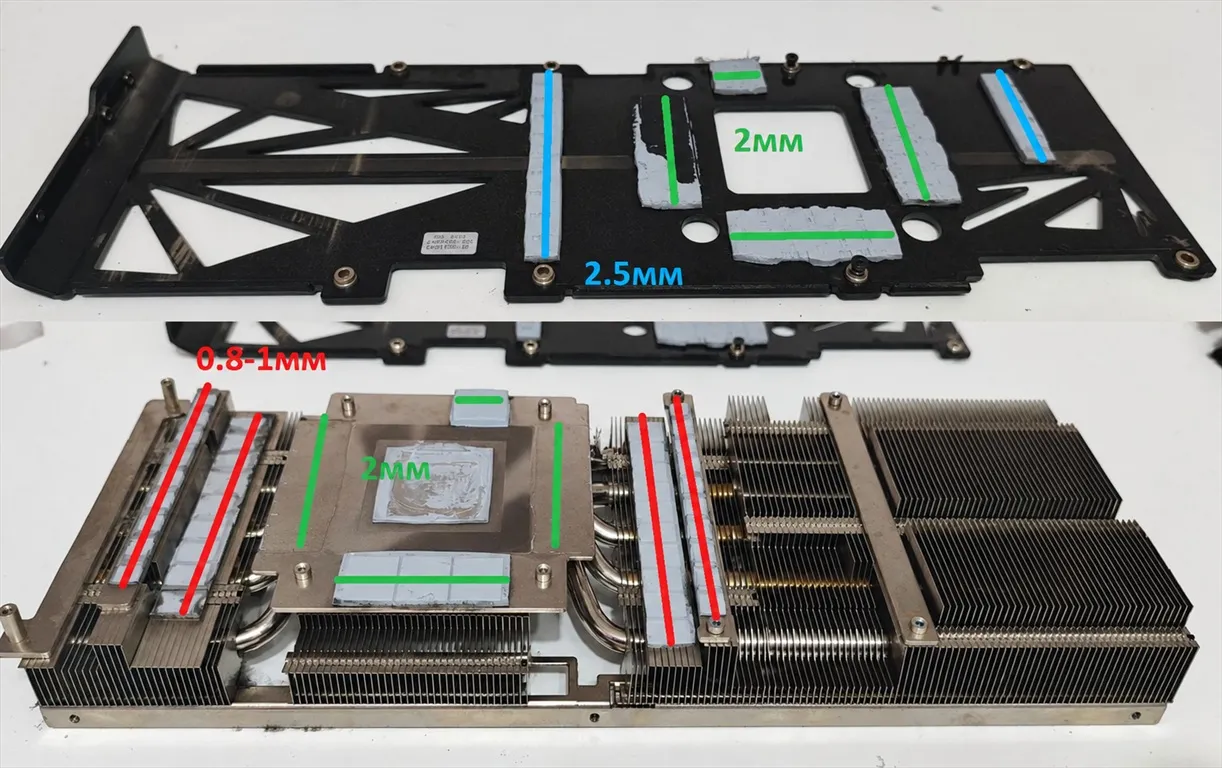

Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

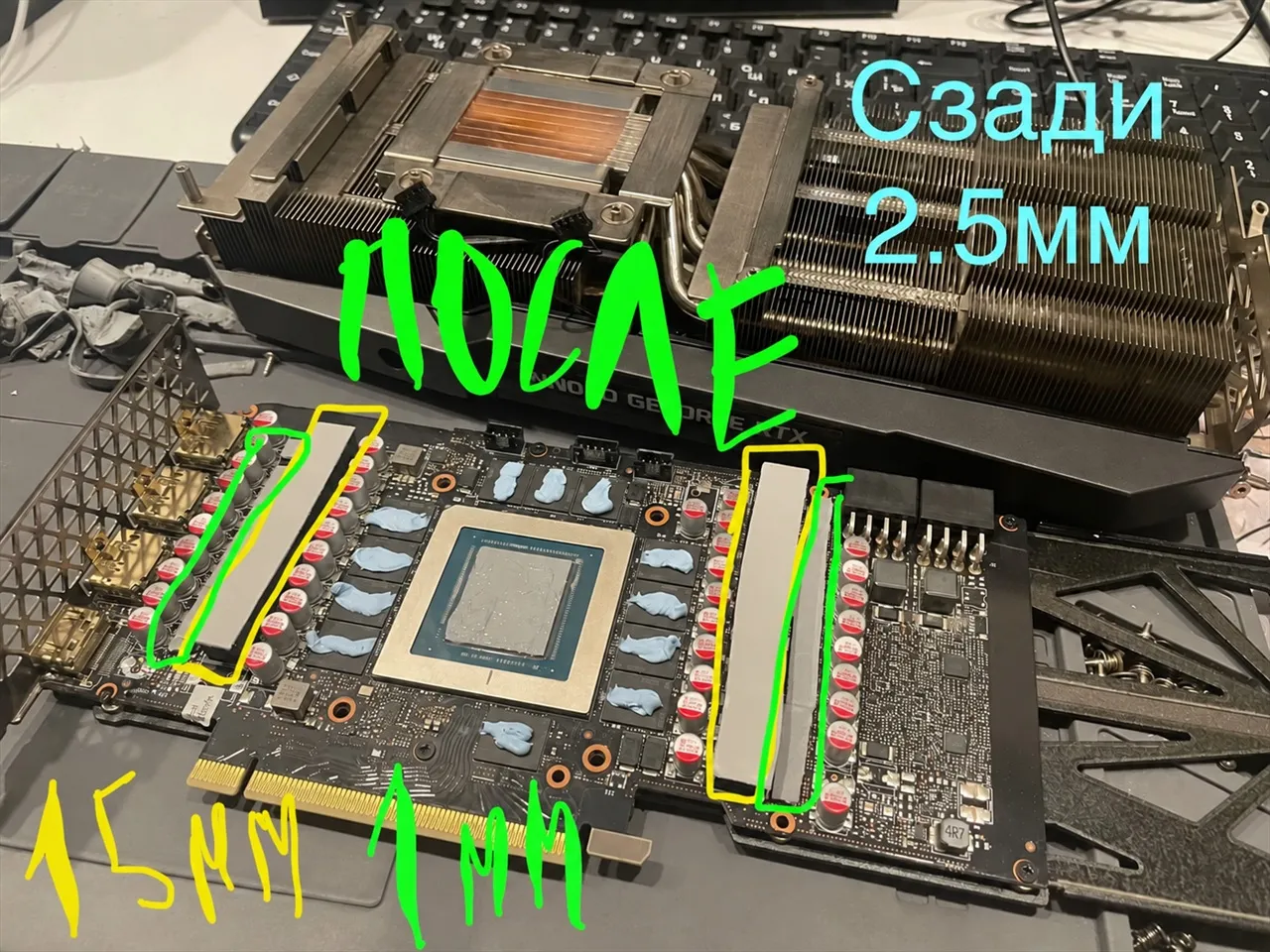

Справочно, применимость не подтверждена: Лицевая сторона — жёлтые полосы · 1,5 ммСправочно, применимость не подтверждена: Лицевая сторона — зелёные узкие зоны · 1 ммСправочно, применимость не подтверждена: Бэкплейт — общий номинал · 2,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Справочно, применимость не подтверждена: Лицевая сторона — жёлтые полосы
Лицевая
1,5 мм
Не указана*
Справочно, применимость не подтверждена: Лицевая сторона — зелёные узкие зоны
Лицевая
1 мм
Не указана*
Справочно, применимость не подтверждена: Бэкплейт — общий номинал
Обратная
2,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
