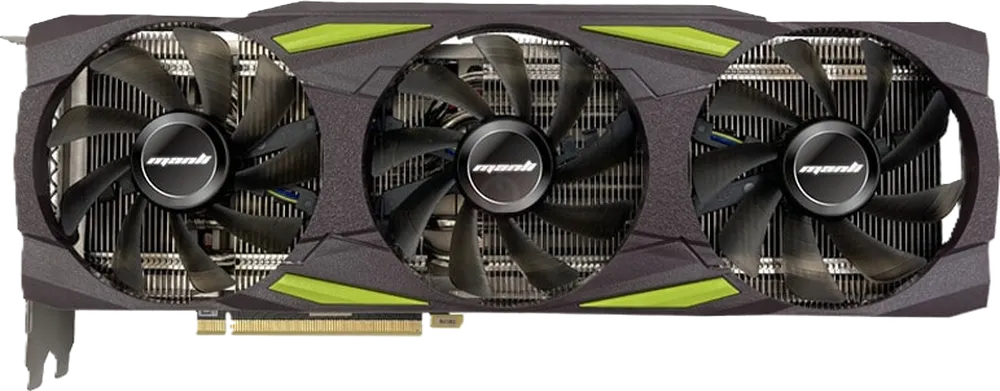

Толщина термопрокладок видеокарты Manli GeForce RTX 3070 Ti (M3514+N651) — замеры и схемы
GeForce RTX 3070 Ti1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

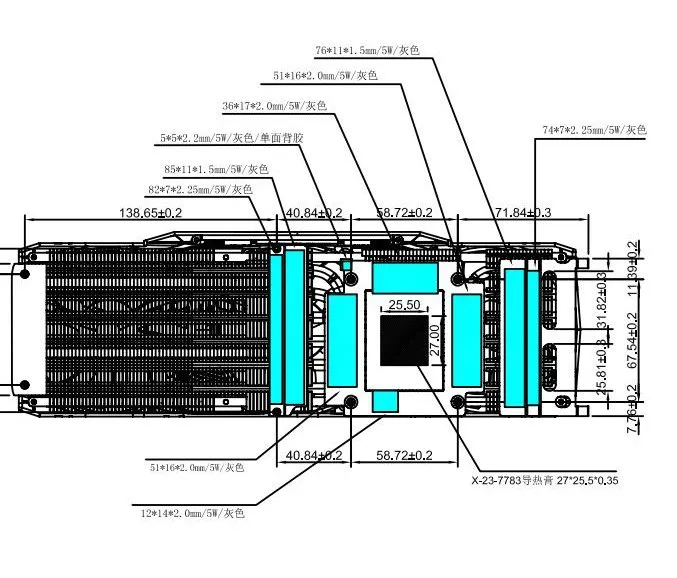

Микросхемы памяти · 2 ммЦепь питания VRM — левая и правая внутренние полосы · 1,5 ммЦепь питания VRM — левая и правая внешние полосы · 2,25 ммМалая площадка · 2,2 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти
Лицевая
2 мм
Не указана*
Цепь питания VRM — левая и правая внутренние полосы
Лицевая
1,5 мм
Не указана*
Цепь питания VRM — левая и правая внешние полосы
Лицевая
2,25 мм
Не указана*
Малая площадка
Лицевая
2,2 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
