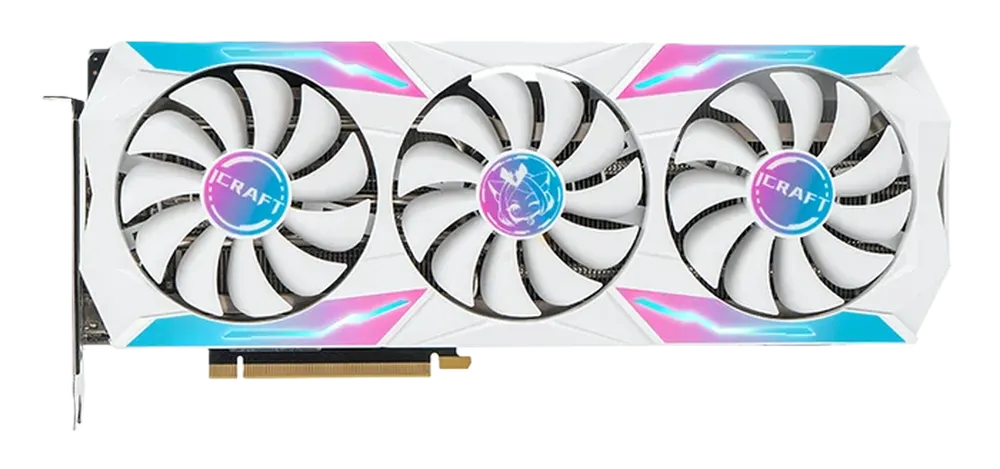

Толщина термопрокладок видеокарты Maxsun RTX 3070 Ti 8GB icraft — замеры и схемы
GeForce RTX 3070 Ti8 GB1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

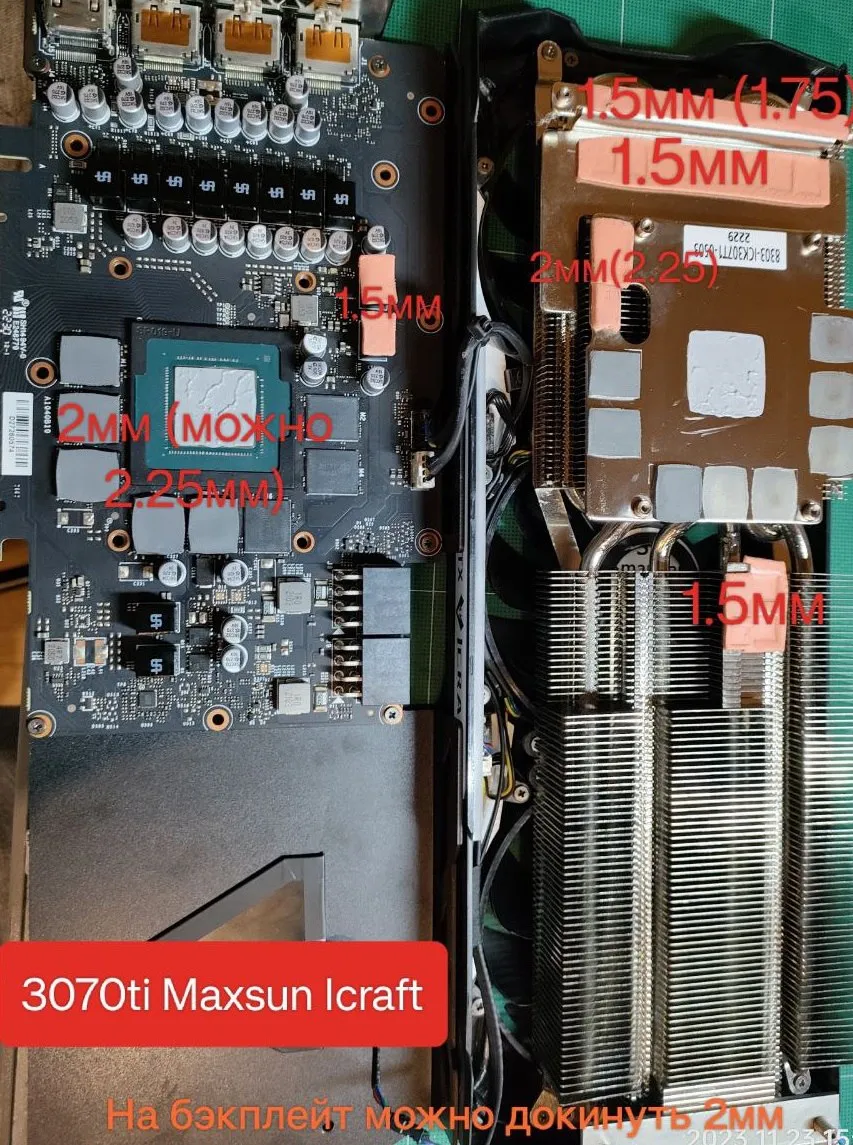

Память — основной вариант · 2 ммПамять — допустимый автором вариант · 2,25 ммVRM — полосы и площадка с подписью 1,5 мм · 1,5 ммВерхняя полоса VRM — вариант в скобках · 1,75 ммБэкплейт — предлагаемое добавление, зона не указана · 2 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — основной вариант
Лицевая
2 мм
Не указана*
Память — допустимый автором вариант
Лицевая
2,25 мм
Не указана*
VRM — полосы и площадка с подписью 1,5 мм
Лицевая
1,5 мм
Не указана*
Верхняя полоса VRM — вариант в скобках
Лицевая
1,75 мм
Не указана*
Бэкплейт — предлагаемое добавление, зона не указана
Бэкплейт
2 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
