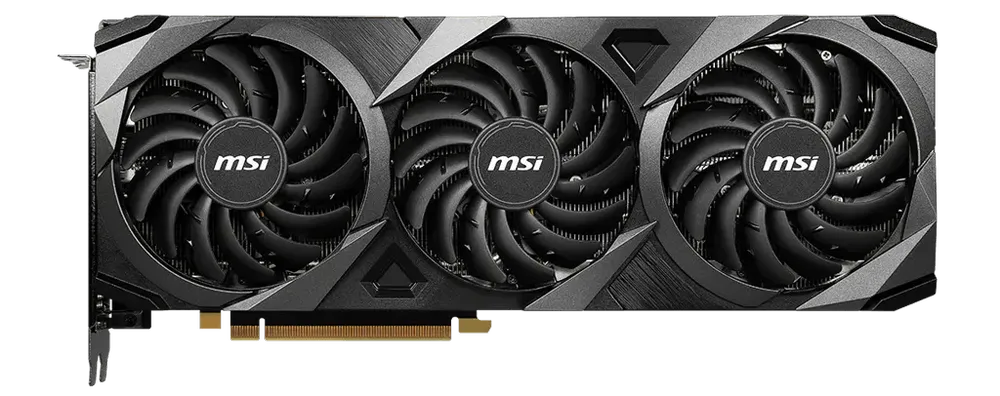

Толщина термопрокладок видеокарты MSI GeForce RTX 3070 Ti VENTUS 3X 8G OC RU — замеры и схемы
GeForce RTX 3070 Ti8 GB3 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.

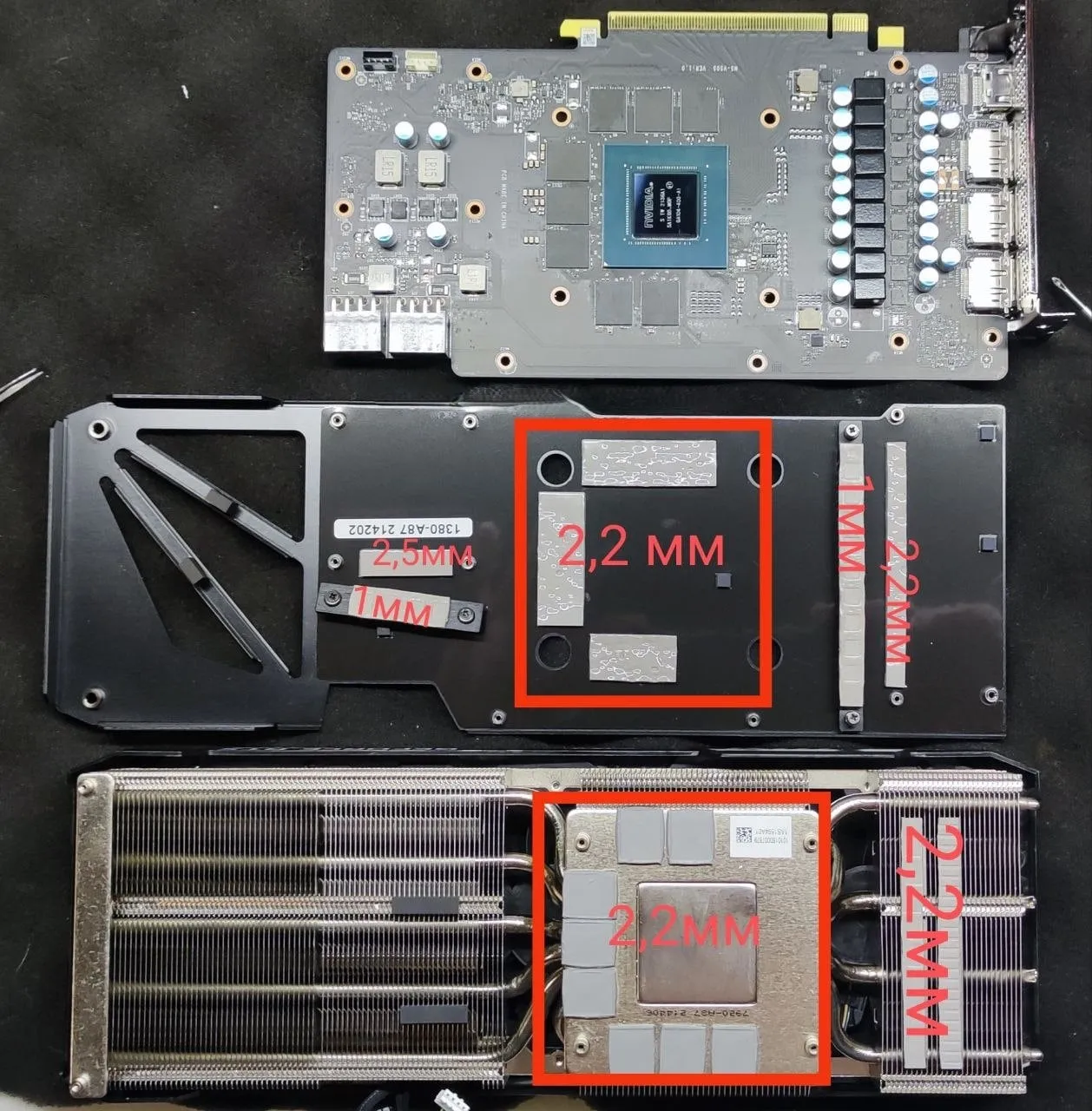

Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

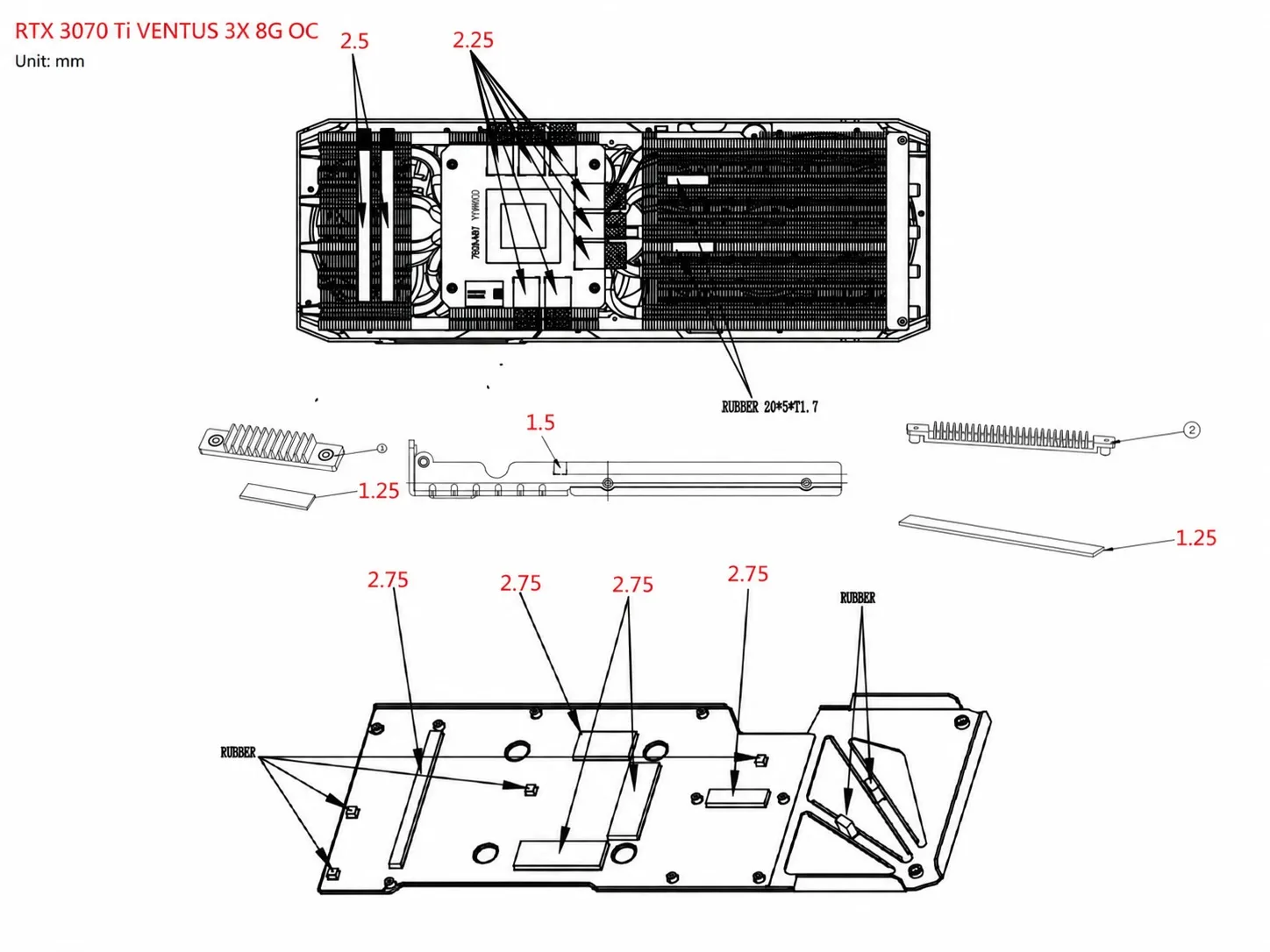

Основные зоны памяти · 2,25 ммДлинные зоны VRM · 2,5 ммБоковая пластина — зона 1 · 1,5 ммБоковая пластина — зона 2 · 1,25 ммЗоны под бэкплейтом · 2,75 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Основные зоны памяти
Лицевая
2,25 мм
Не указана*
Длинные зоны VRM
Лицевая
2,5 мм
Не указана*
Боковая пластина — зона 1
Лицевая
1,5 мм
Не указана*
Боковая пластина — зона 2
Лицевая
1,25 мм
Не указана*
Зоны под бэкплейтом
Бэкплейт
2,75 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
