Толщина термопрокладок видеокарты MSI GeForce RTX 4080 GAMING X TRIO — замеры и схемы GeForce RTX 4080 2 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

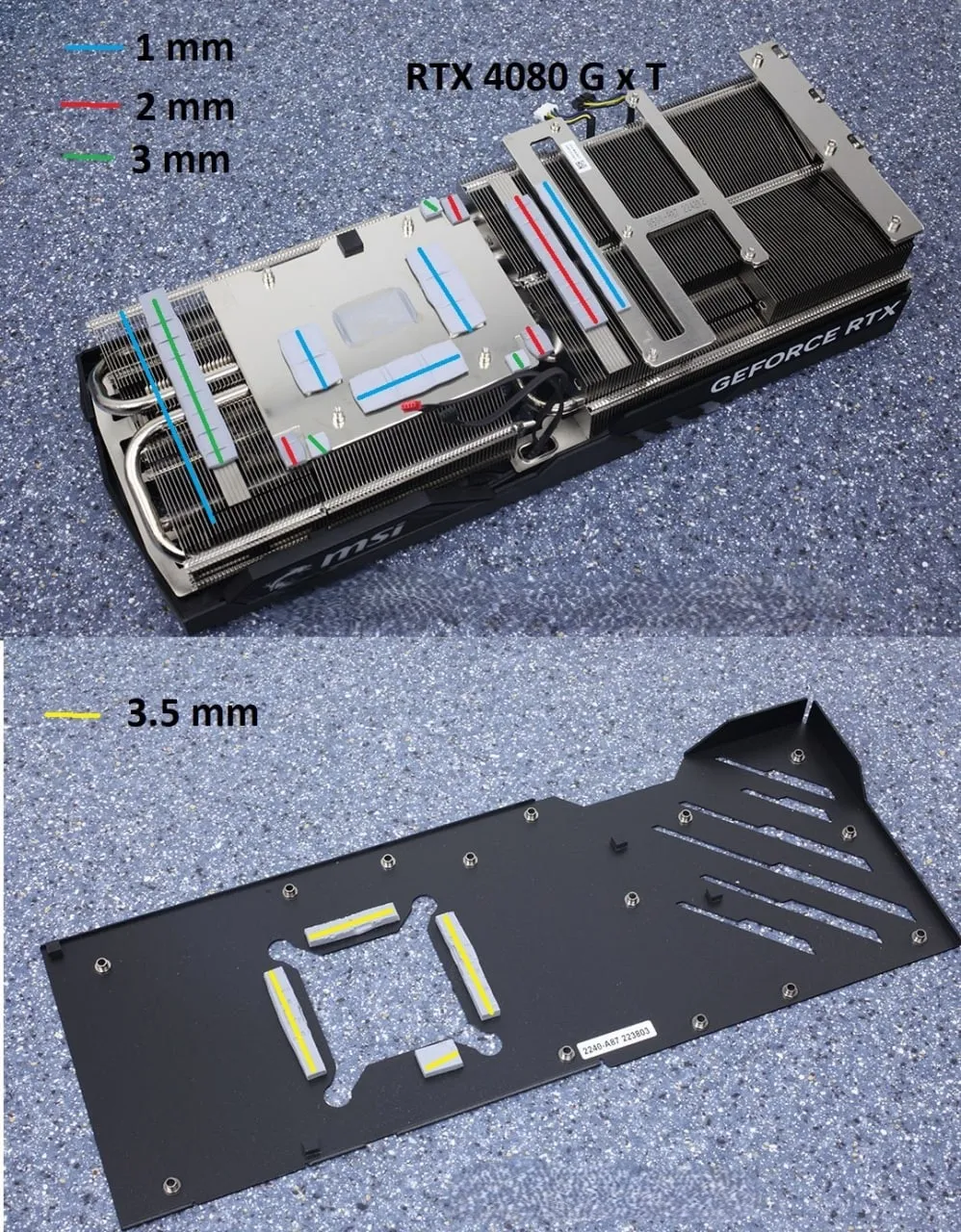

Микросхемы памяти и голубые полосы · 1 мм Цепь питания — красные полосы · 2 мм Малые площадки — зелёная разметка · 3 мм Бэкплейт — жёлтые полосы · 3,5 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Микросхемы памяти и голубые полосы Лицевая 1 мм Не указана* Цепь питания — красные полосы Лицевая 2 мм Не указана* Малые площадки — зелёная разметка Лицевая 3 мм Не указана* Бэкплейт — жёлтые полосы Бэкплейт 3,5 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

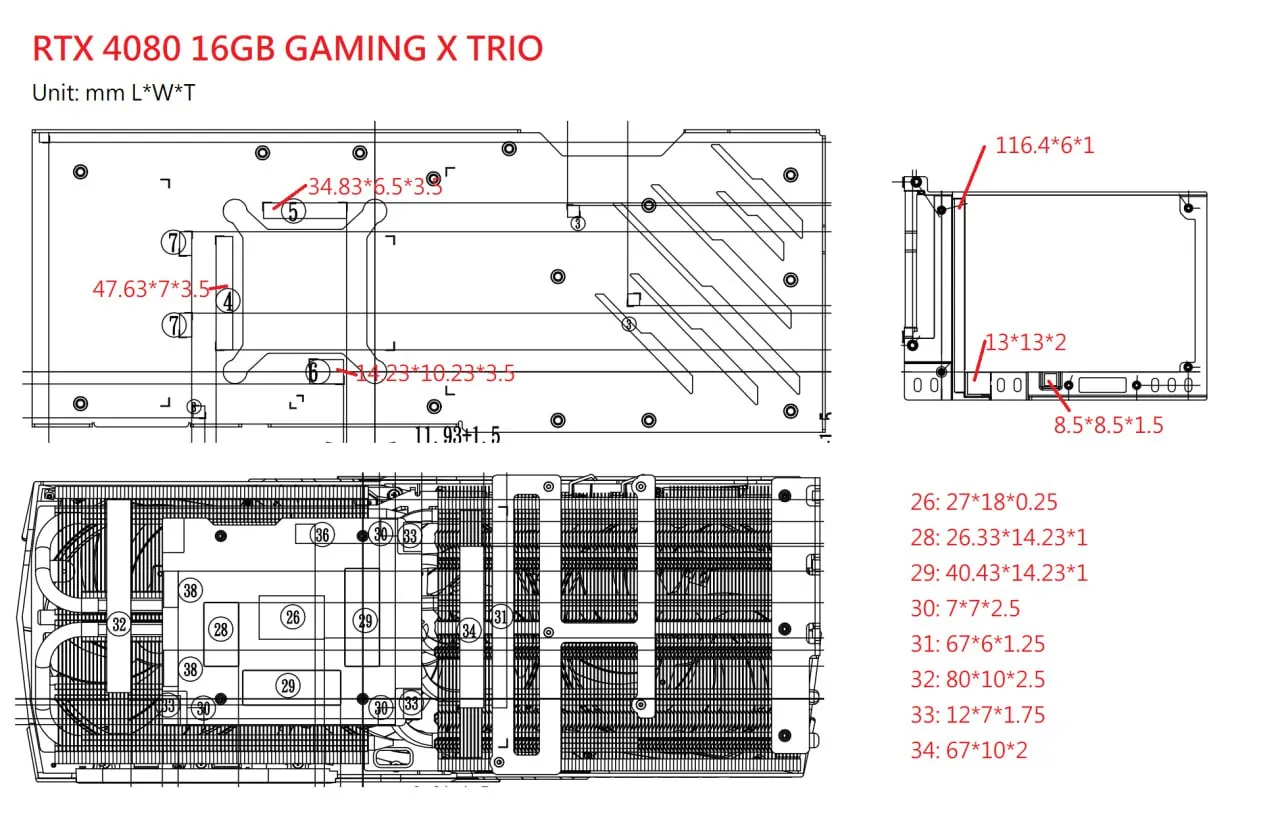

Память — позиции 28, 29 · 1 мм Малая площадка — позиция 30 · 2,5 мм Цепь питания — позиция 31 · 1,25 мм Цепь питания — позиция 32 · 2,5 мм Малые площадки — позиция 33 · 1,75 мм Цепь питания — позиция 34 · 2 мм Промежуточная рамка — полоса · 1 мм Промежуточная рамка — площадка · 2 мм Промежуточная рамка — малые площадки · 1,5 мм Бэкплейт — выделенные площадки · 3,5 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Память — позиции 28, 29 Лицевая 1 мм Не указана* Малая площадка — позиция 30 Лицевая 2,5 мм Не указана* Цепь питания — позиция 31 Лицевая 1,25 мм Не указана* Цепь питания — позиция 32 Лицевая 2,5 мм Не указана* Малые площадки — позиция 33 Лицевая 1,75 мм Не указана* Цепь питания — позиция 34 Лицевая 2 мм Не указана* Промежуточная рамка — полоса Лицевая 1 мм Не указана* Промежуточная рамка — площадка Лицевая 2 мм Не указана* Промежуточная рамка — малые площадки Лицевая 1,5 мм Не указана* Бэкплейт — выделенные площадки Бэкплейт 3,5 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
