Толщина термопрокладок видеокарты MSI GeForce RTX 4090 GAMING X TRIO — замеры и схемы
GeForce RTX 40902 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Микросхемы памяти и красные полосы VRM · 1 ммЦепь питания — зелёная разметка · 2 ммМалые площадки — голубая разметка · 3 ммБэкплейт — фиолетовые зоны · 1,5 ммБэкплейт — жёлтые зоны · 3,5 мм

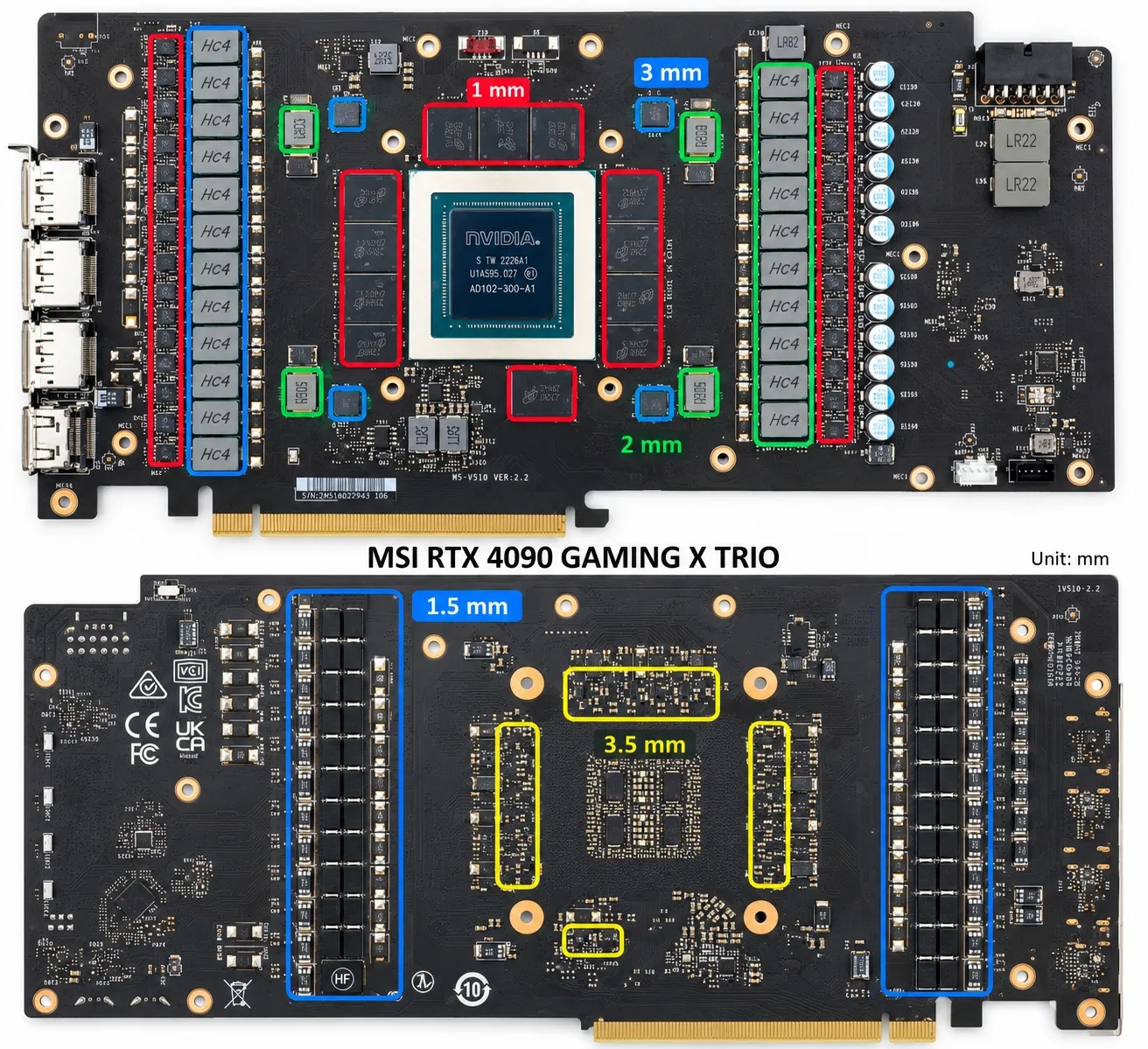

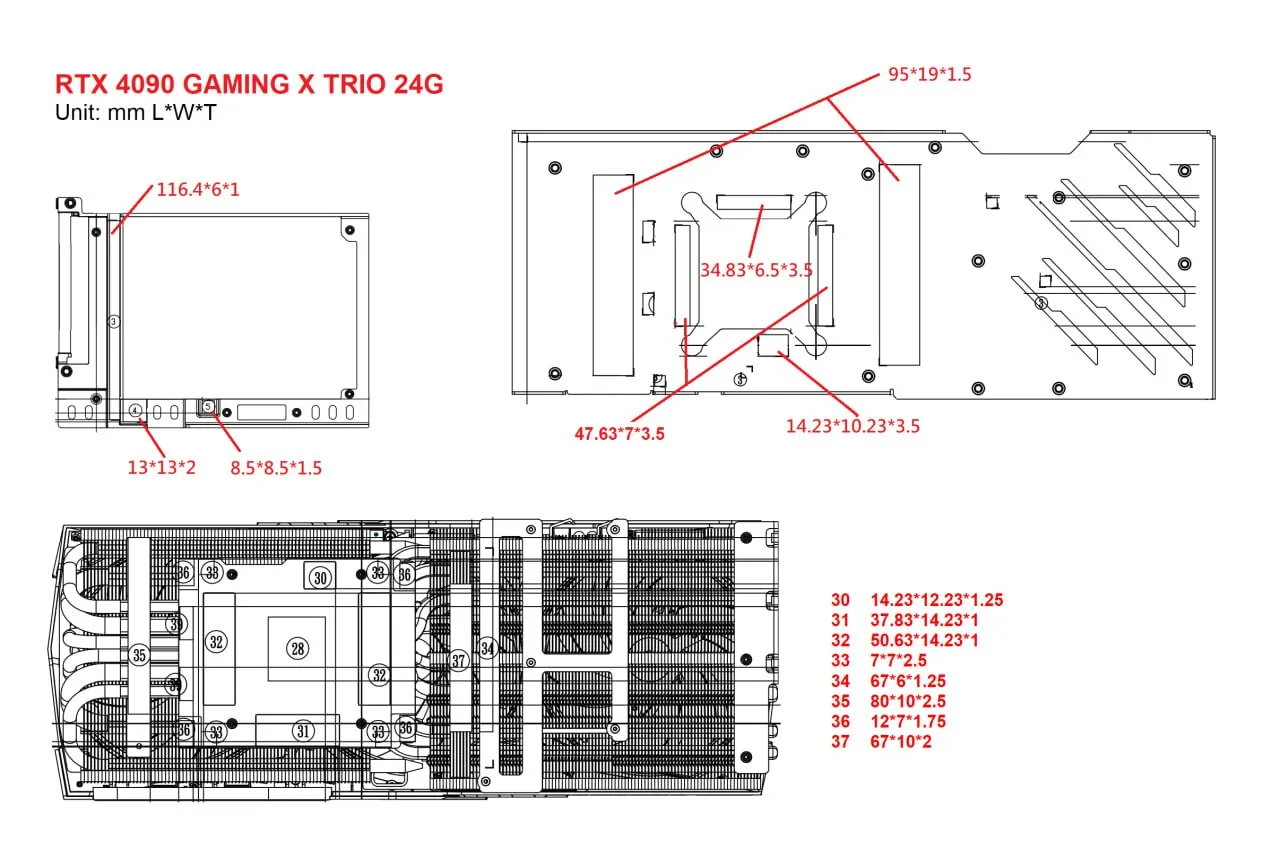

Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти и красные полосы VRM
Лицевая
1 мм
Не указана*
Цепь питания — зелёная разметка
Лицевая
2 мм
Не указана*
Малые площадки — голубая разметка
Лицевая
3 мм
Не указана*
Бэкплейт — фиолетовые зоны
Бэкплейт
1,5 мм
Не указана*
Бэкплейт — жёлтые зоны
Бэкплейт
3,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
