Толщина термопрокладок видеокарты MSI RTX 2070 Super Gaming X Trio — замеры и схемы
GeForce RTX 2070 SUPER8 GB3 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

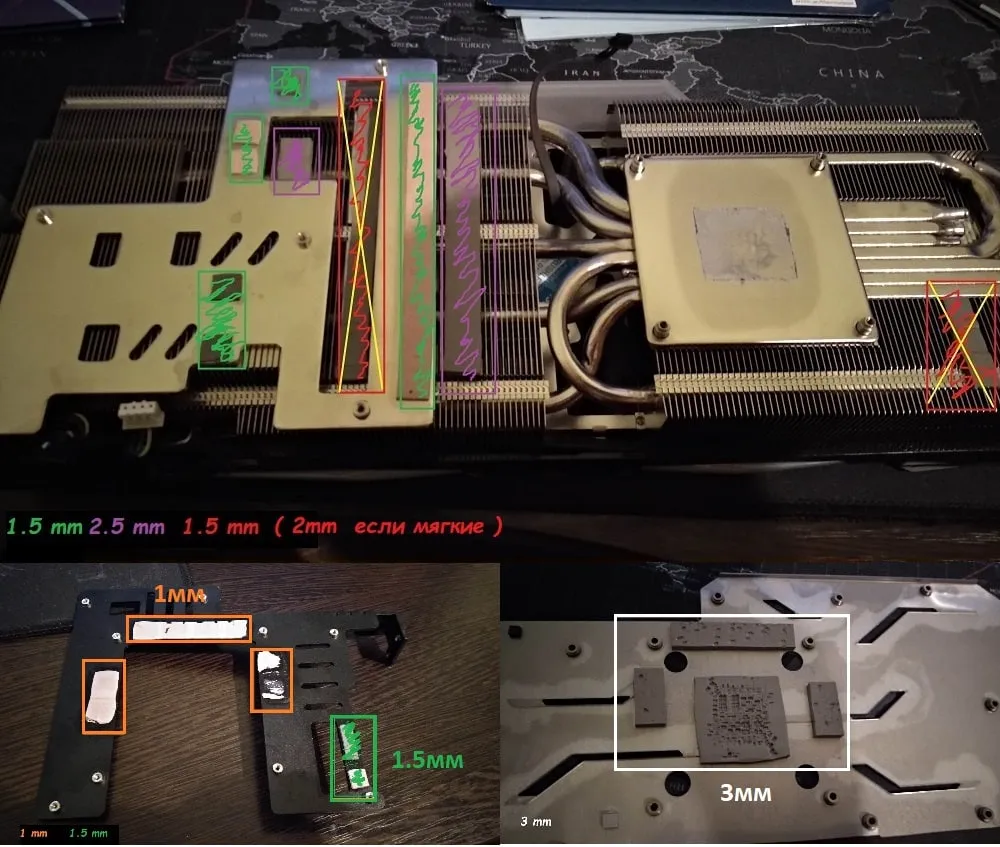

Зелёные зоны радиатора · 1,5 ммФиолетовые зоны радиатора · 2,5 ммКрасные зоны радиатора · 1,5 ммОранжевые зоны · 1 ммЗелёная зона · 1,5 ммЦентральная зона бэкплейта · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Зелёные зоны радиатора
Лицевая
1,5 мм
Не указана*
Фиолетовые зоны радиатора
Лицевая
2,5 мм
Не указана*
Красные зоны радиатора
Лицевая
1,5 мм
Мягкие — до 2 мм
Оранжевые зоны
Лицевая
1 мм
Не указана*
Зелёная зона
Лицевая
1,5 мм
Не указана*
Центральная зона бэкплейта
Бэкплейт
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

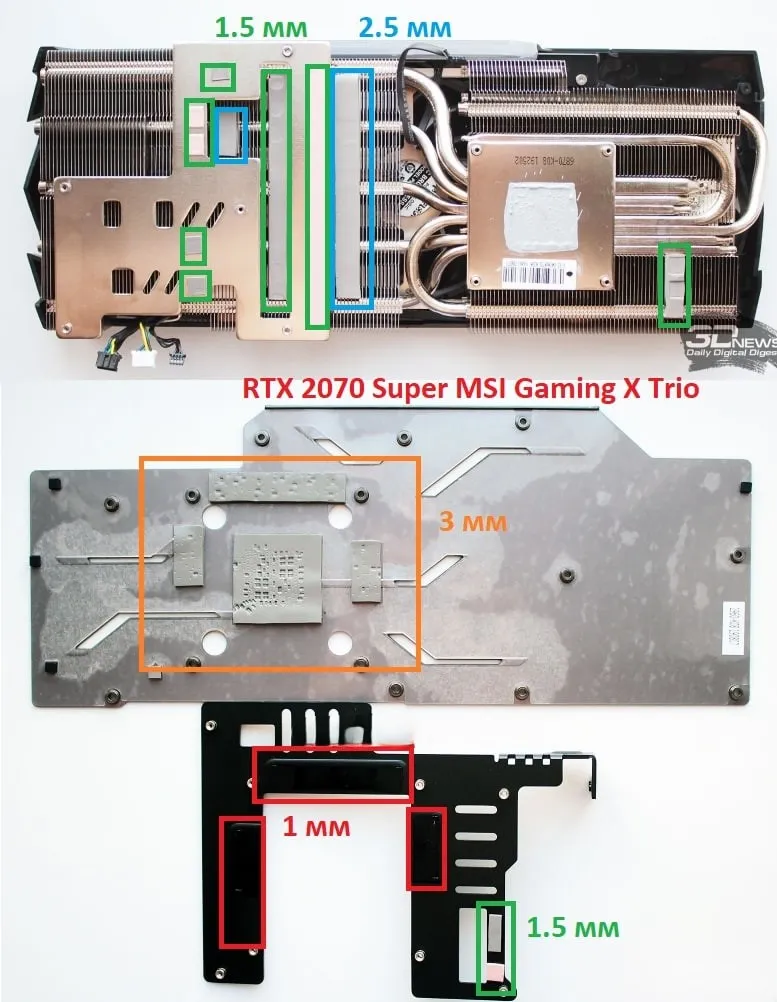

Зелёные зоны радиатора · 1,5 ммСиние зоны радиатора · 2,5 ммОсновные зоны под бэкплейтом · 3 ммКрасные зоны дополнительной пластины · 1 ммЗелёная зона дополнительной пластины · 1,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Зелёные зоны радиатора
Лицевая
1,5 мм
Не указана*
Синие зоны радиатора
Лицевая
2,5 мм
Не указана*
Основные зоны под бэкплейтом
Бэкплейт
3 мм
Не указана*
Красные зоны дополнительной пластины
Лицевая
1 мм
Не указана*
Зелёная зона дополнительной пластины
Лицевая
1,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

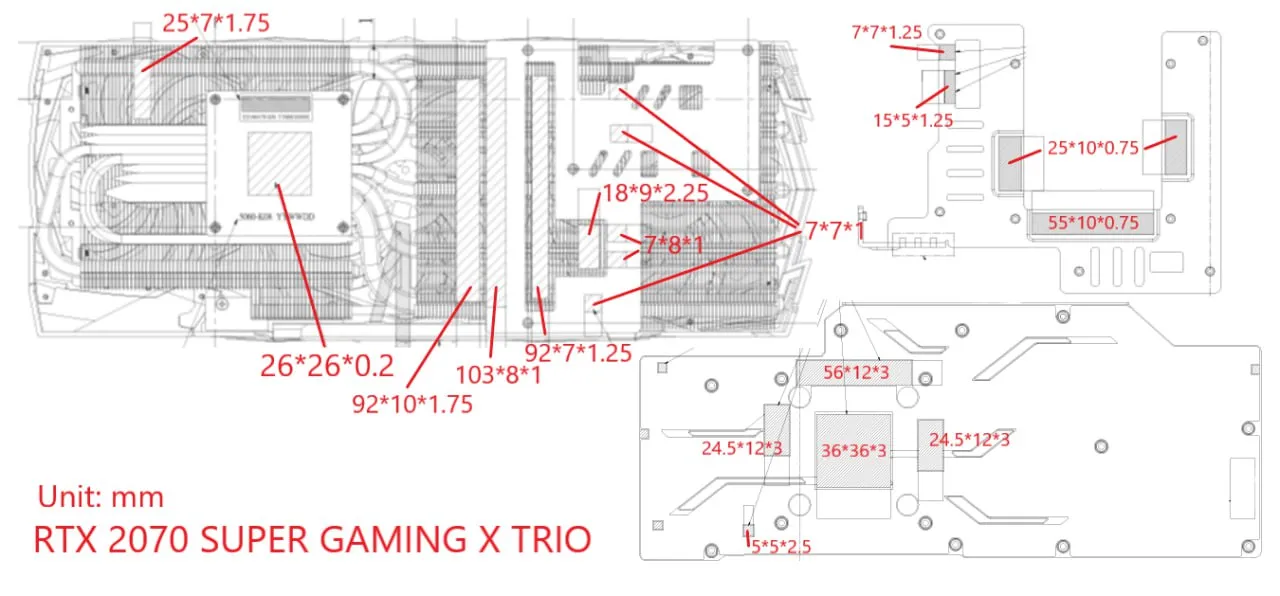

Основная зона памяти · 1,75 ммДлинные зоны радиатора · 1 ммДополнительные зоны радиатора — группа 1 · 1,25 ммДополнительные зоны радиатора — группа 2 · 2,25 ммДополнительные зоны радиатора — группа 3 · 0,75 ммОсновные зоны под бэкплейтом · 3 ммМалая зона под бэкплейтом · 2,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Основная зона памяти
Лицевая
1,75 мм
Не указана*
Длинные зоны радиатора
Лицевая
1 мм
Не указана*
Дополнительные зоны радиатора — группа 1
Лицевая
1,25 мм
Не указана*
Дополнительные зоны радиатора — группа 2
Лицевая
2,25 мм
Не указана*
Дополнительные зоны радиатора — группа 3
Лицевая
0,75 мм
Не указана*
Основные зоны под бэкплейтом
Бэкплейт
3 мм
Не указана*
Малая зона под бэкплейтом
Бэкплейт
2,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
