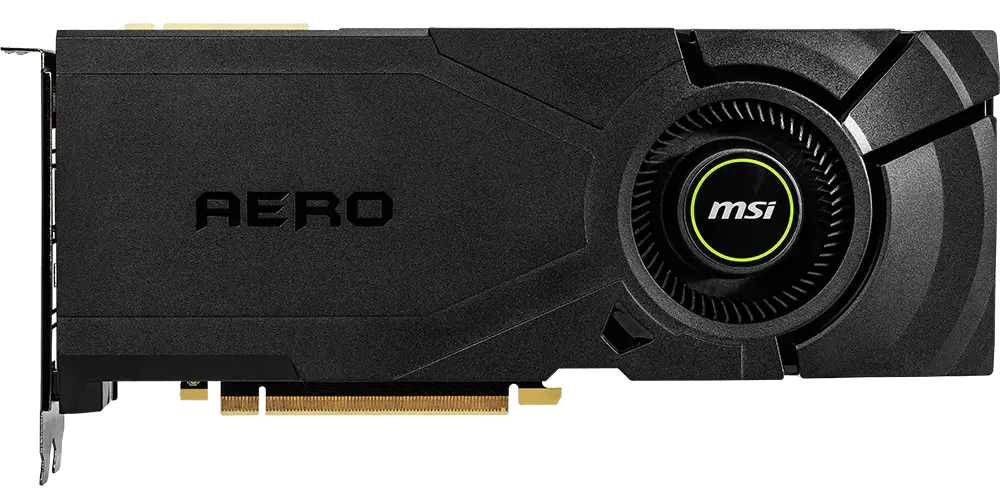

Толщина термопрокладок видеокарты MSI RTX 2080 SUPER AERO — замеры и схемы
GeForce RTX 2080 SUPER1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

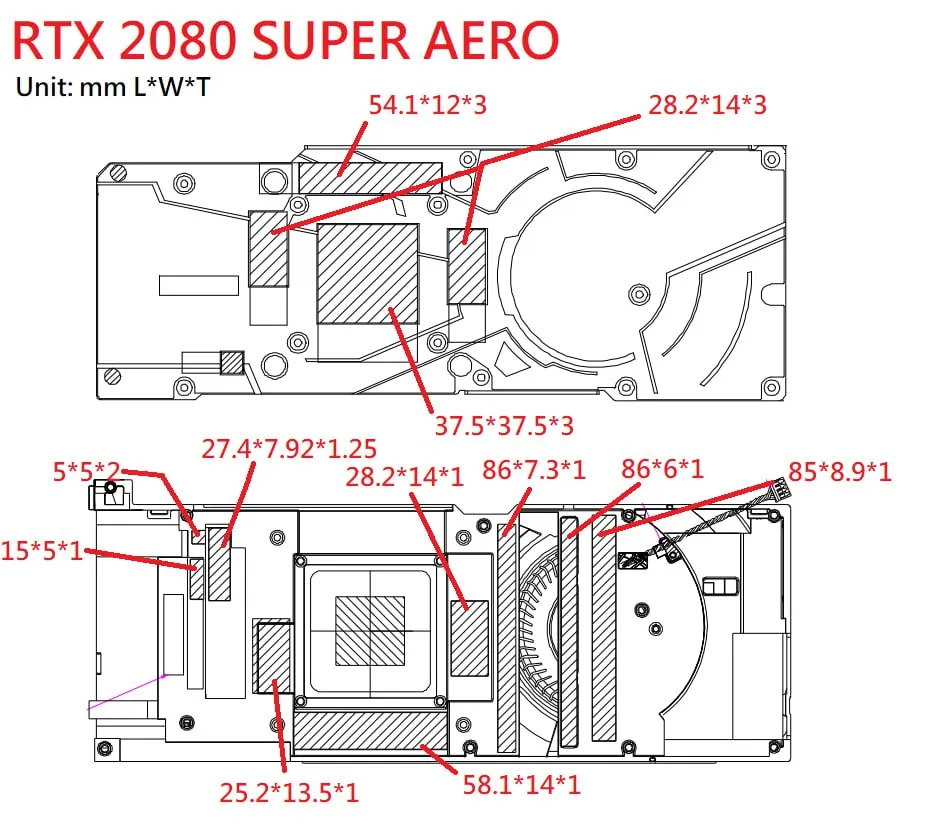

Микросхемы памяти · 1 ммЦепь питания VRM — длинные полосы · 1 ммЦепь питания VRM — малая полоса слева · 1,25 ммМалая площадка в левом верхнем углу · 2 ммПоказанные зоны за GPU и памятью · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти
Лицевая
1 мм
Не указана*
Цепь питания VRM — длинные полосы
Лицевая
1 мм
Не указана*
Цепь питания VRM — малая полоса слева
Лицевая
1,25 мм
Не указана*
Малая площадка в левом верхнем углу
Лицевая
2 мм
Не указана*
Показанные зоны за GPU и памятью
Бэкплейт
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
