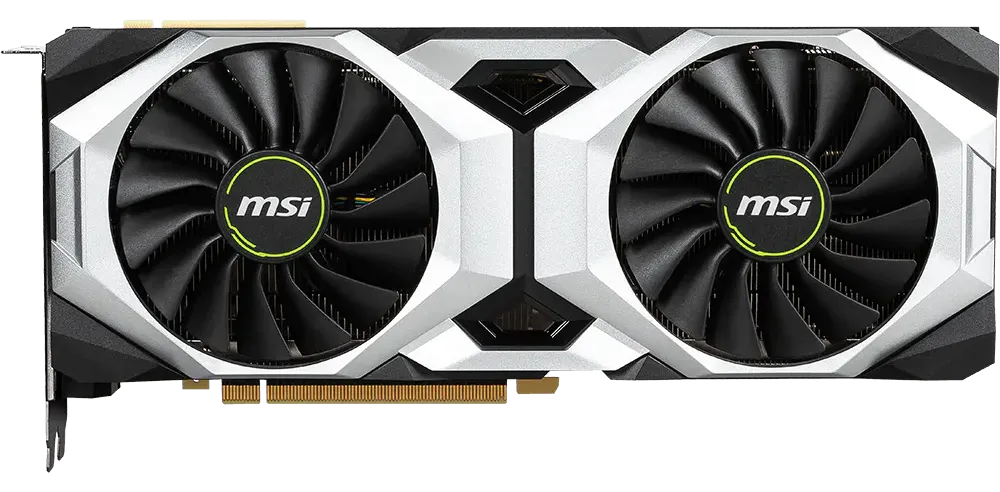

Толщина термопрокладок видеокарты MSI RTX 2080 Ti VENTUS GP — замеры и схемы GeForce RTX 2080 Ti 1 замер
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Позиции 17 и 22 · 0,8 мм Позиции 1, 12, 18–20, 31–33 · 1 мм Позиция 21 · 1,25 мм Позиция PAD B · 1,75 мм Позиция 11 · 2 мм Позиции 8, 9, 13, 15, 25 и 30 · 3 мм Позиция PAD A · 3,5 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Позиции 17 и 22 Обе 0,8 мм Не указана* Позиции 1, 12, 18–20, 31–33 Обе 1 мм Не указана* Позиция 21 Лицевая 1,25 мм Не указана* Позиция PAD B Лицевая 1,75 мм Не указана* Позиция 11 Обратная 2 мм Не указана* Позиции 8, 9, 13, 15, 25 и 30 Обе 3 мм Не указана* Позиция PAD A Лицевая 3,5 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
