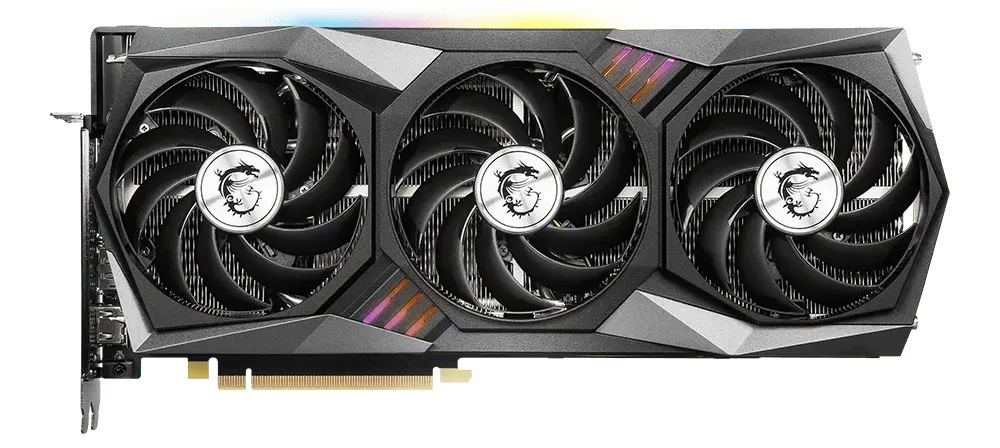

Толщина термопрокладок видеокарты MSI RTX 3060 GAMING Z TRIO 12G — замеры и схемы
GeForce RTX 306012 GB1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

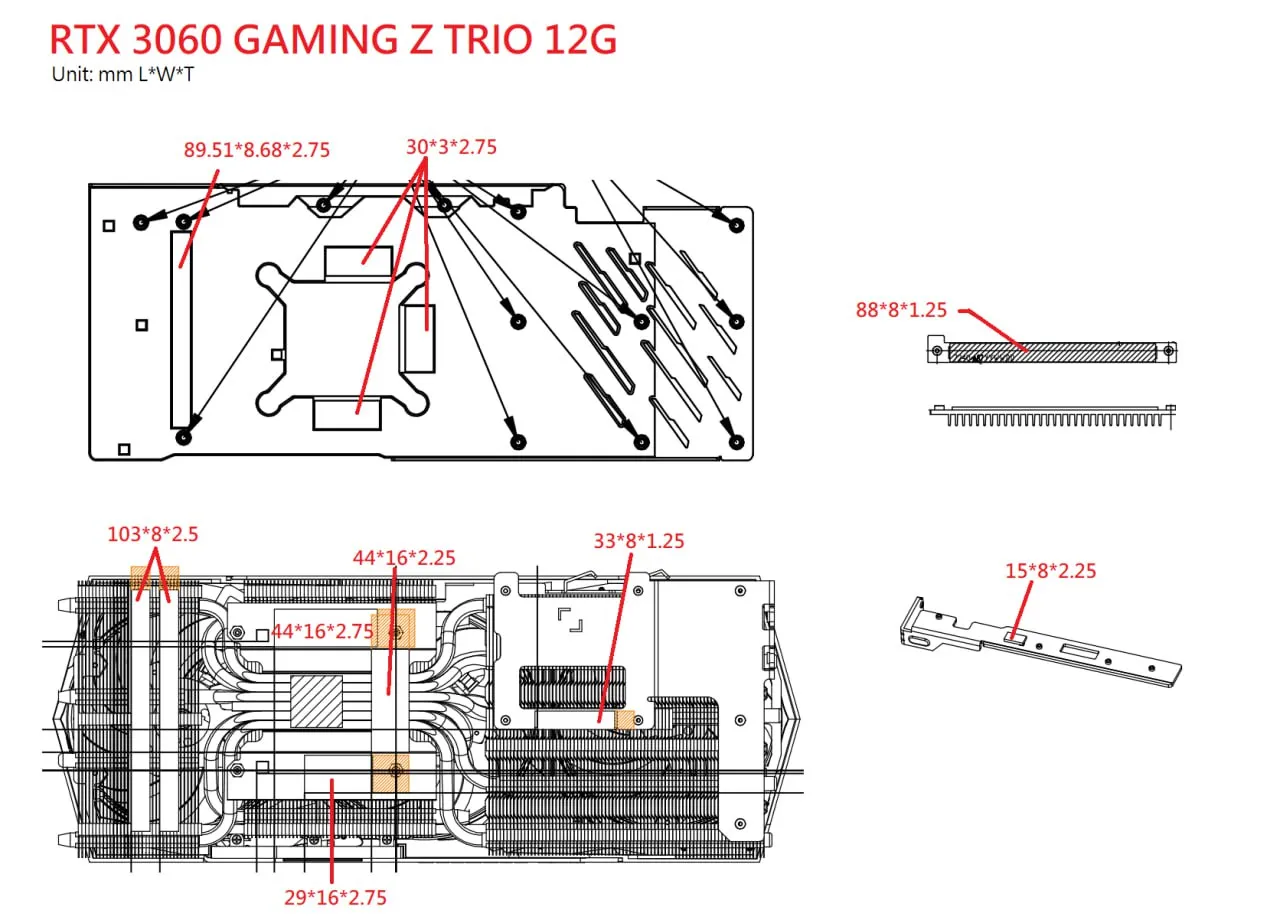

Бэкплейт — полоса 89,51×8,68 мм · 2,75 ммБэкплейт — площадки 30×3 мм · 2,75 ммОтдельная полоса 88×8 мм · 1,25 ммДве полосы 103×8 мм · 2,5 ммПамять — 44×16 мм, первый вариант · 2,75 ммПамять — 44×16 мм, второй вариант · 2,25 ммПамять — 29×16 мм · 2,75 ммМалая полоса 33×8 мм · 1,25 ммОтдельная рамка — 15×8 мм · 2,25 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Бэкплейт — полоса 89,51×8,68 мм
Обратная
2,75 мм
Не указана*
Бэкплейт — площадки 30×3 мм
Обратная
2,75 мм
Не указана*
Отдельная полоса 88×8 мм
Не указана
1,25 мм
Не указана*
Две полосы 103×8 мм
Лицевая
2,5 мм
Не указана*
Память — 44×16 мм, первый вариант
Лицевая
2,75 мм
Не указана*
Память — 44×16 мм, второй вариант
Лицевая
2,25 мм
Не указана*
Память — 29×16 мм
Лицевая
2,75 мм
Не указана*
Малая полоса 33×8 мм
Лицевая
1,25 мм
Не указана*
Отдельная рамка — 15×8 мм
Не указана
2,25 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
