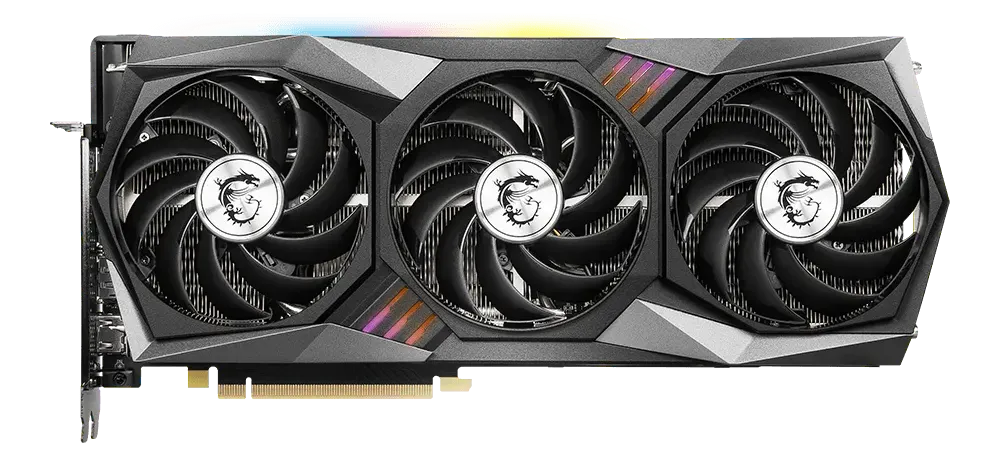

Толщина термопрокладок видеокарты MSI RTX 3060 Ti GAMING X TRIO — замеры и схемы
GeForce RTX 3060 Ti1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

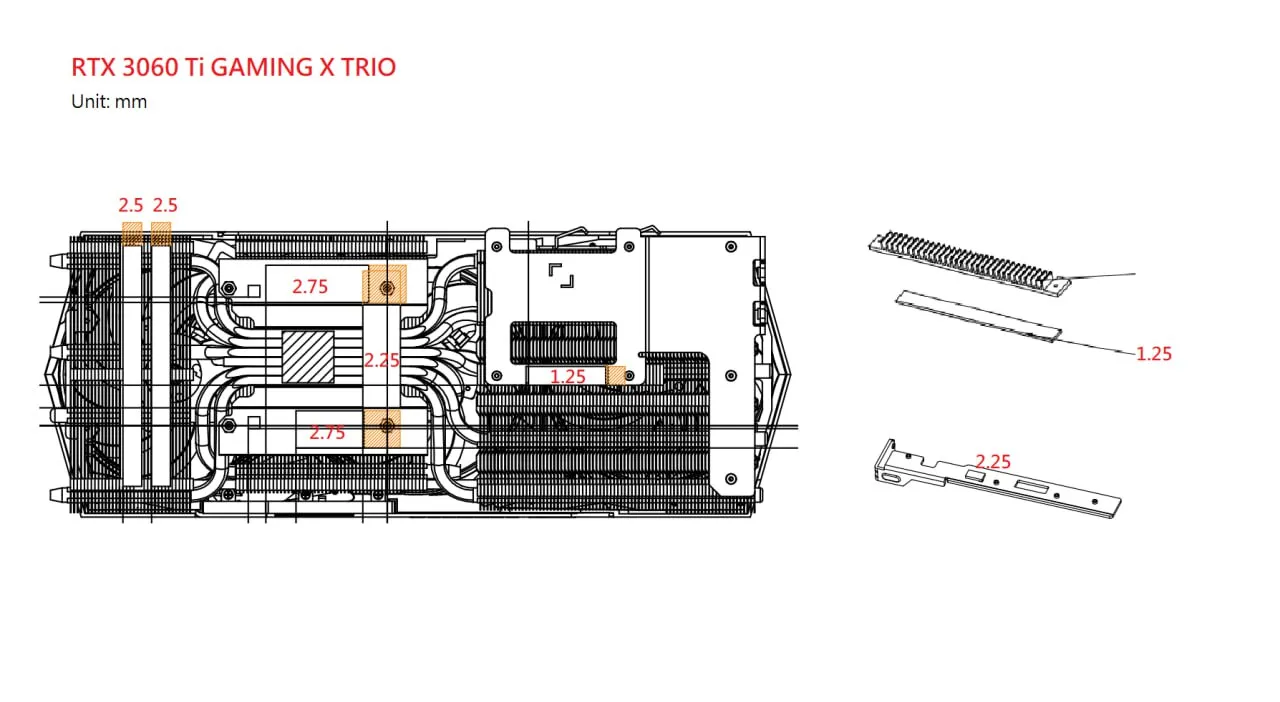

Микросхемы памяти — верхняя и нижняя полосы · 2,75 ммМикросхемы памяти — отдельные выделенные площадки · 2,25 ммЦепь питания VRM — две левые полосы · 2,5 ммЦепь питания VRM — правая площадка · 1,25 ммПрокладка отдельного радиатора · 1,25 ммПрокладка бокового кронштейна · 2,25 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти — верхняя и нижняя полосы
Лицевая
2,75 мм
Не указана*
Микросхемы памяти — отдельные выделенные площадки
Лицевая
2,25 мм
Не указана*
Цепь питания VRM — две левые полосы
Лицевая
2,5 мм
Не указана*
Цепь питания VRM — правая площадка
Лицевая
1,25 мм
Не указана*
Прокладка отдельного радиатора
Лицевая
1,25 мм
Не указана*
Прокладка бокового кронштейна
Боковая
2,25 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
