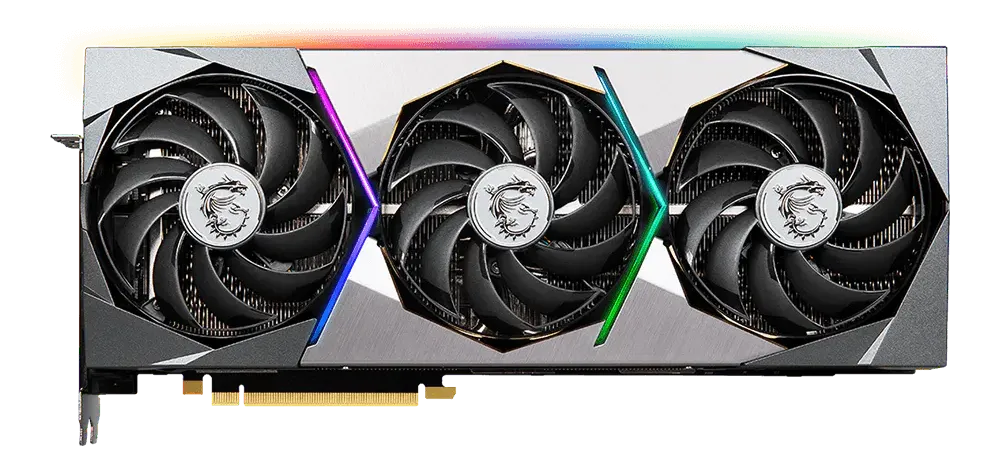

Толщина термопрокладок видеокарты MSI RTX 3090 SUPRIM X 24G — замеры и схемы
GeForce RTX 309024 GB1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

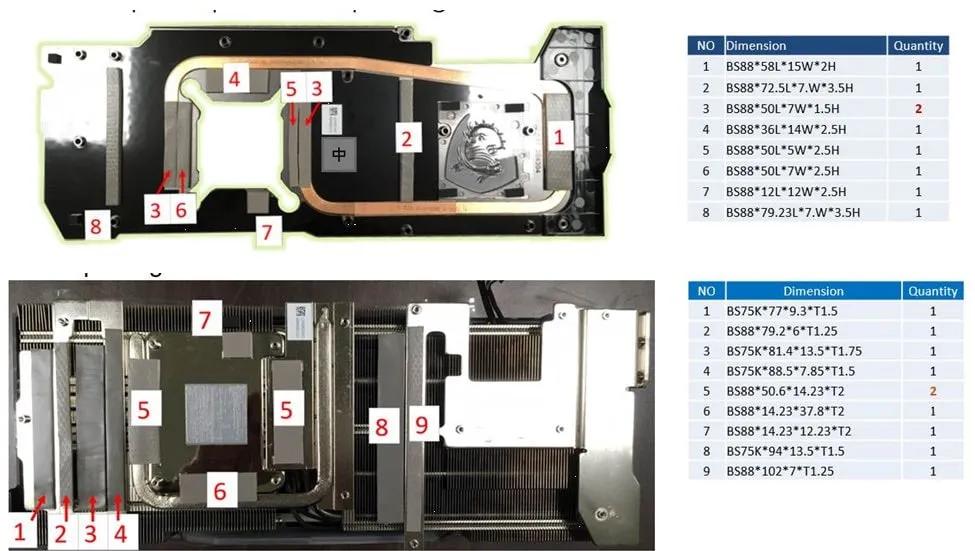

Радиатор — зоны 1,25 мм · 1,25 ммРадиатор — зоны 1,5 мм · 1,5 ммРадиатор — зоны 1,75 мм · 1,75 ммРадиатор — зоны 2 мм · 2 ммБэкплейт — зоны 1,5 мм · 1,5 ммБэкплейт — зоны 2 мм · 2 ммБэкплейт — зоны 2,5 мм · 2,5 ммБэкплейт — зоны 3,5 мм · 3,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Радиатор — зоны 1,25 мм
Лицевая
1,25 мм
Не указана*
Радиатор — зоны 1,5 мм
Лицевая
1,5 мм
Не указана*
Радиатор — зоны 1,75 мм
Лицевая
1,75 мм
Не указана*
Радиатор — зоны 2 мм
Лицевая
2 мм
Не указана*
Бэкплейт — зоны 1,5 мм
Обратная
1,5 мм
Не указана*
Бэкплейт — зоны 2 мм
Обратная
2 мм
Не указана*
Бэкплейт — зоны 2,5 мм
Обратная
2,5 мм
Не указана*
Бэкплейт — зоны 3,5 мм
Обратная
3,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
