Толщина термопрокладок видеокарты MSI RTX 4090 SUPRIM LIQUID X — замеры и схемы GeForce RTX 4090 2 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

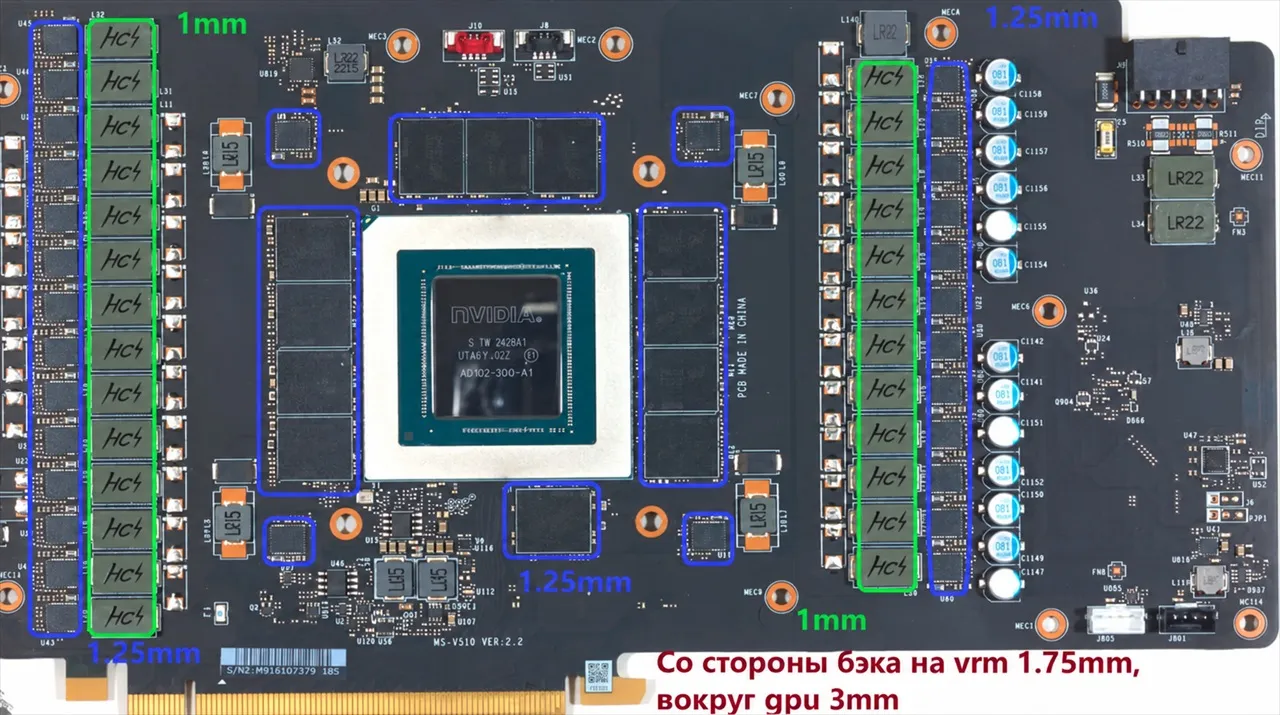

Память — синие зоны · 1,25 мм VRM — синие полосы · 1,25 мм VRM — зелёные полосы · 1 мм Малые синие площадки · 1,25 мм За VRM — по текстовой подписи · 1,75 мм Вокруг GPU — по текстовой подписи · 3 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Память — синие зоны Лицевая 1,25 мм Не указана* VRM — синие полосы Лицевая 1,25 мм Не указана* VRM — зелёные полосы Лицевая 1 мм Не указана* Малые синие площадки Лицевая 1,25 мм Не указана* За VRM — по текстовой подписи Бэкплейт 1,75 мм Не указана* Вокруг GPU — по текстовой подписи Бэкплейт 3 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

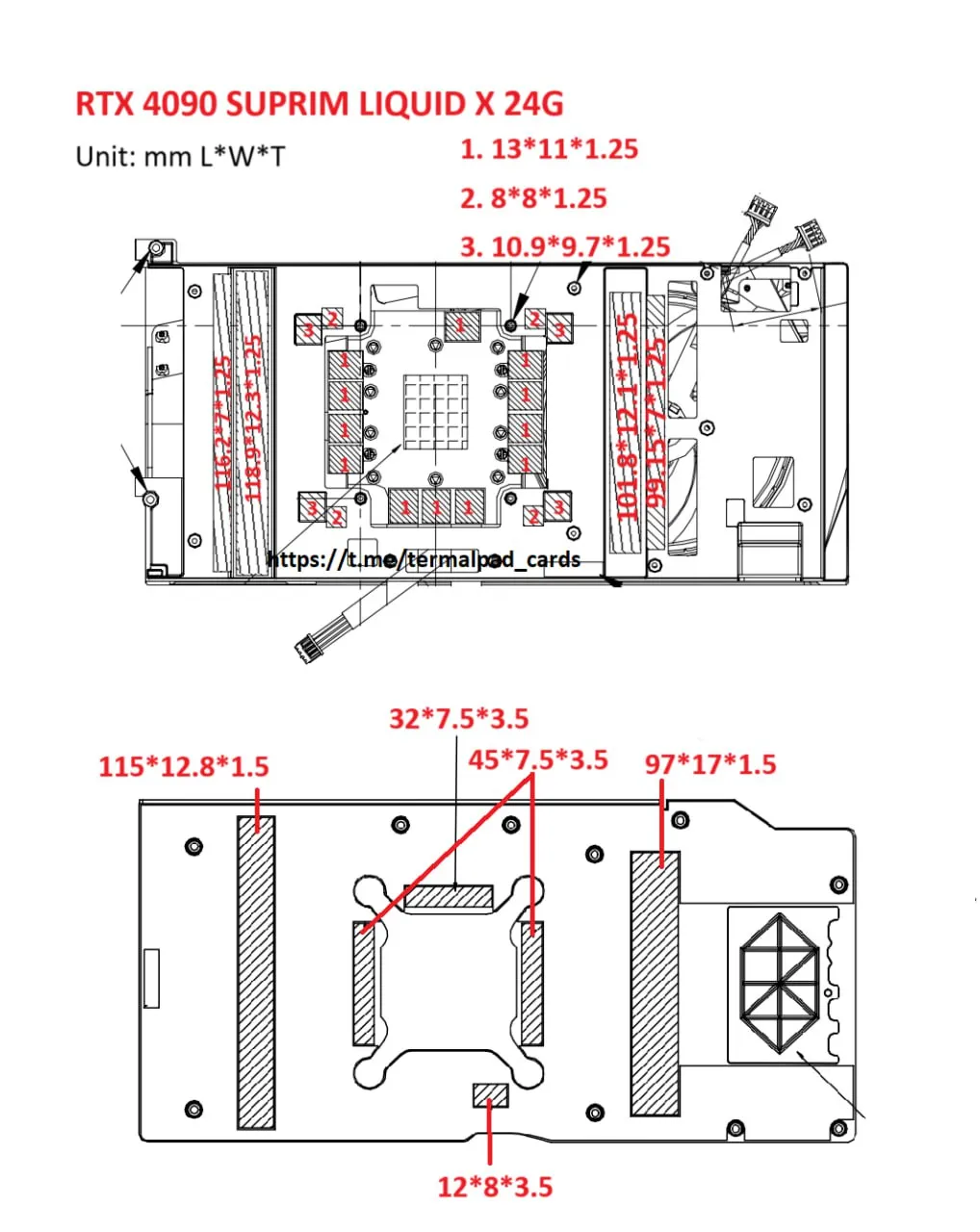

Память — позиция 1, 13×11 · 1,25 мм Малые площадки — позиция 2, 8×8 · 1,25 мм Малые площадки — позиция 3, 10,9×9,7 · 1,25 мм VRM — левая внешняя полоса 116,2×7 · 1,25 мм VRM — левая внутренняя полоса 118,9×12,3 · 1,25 мм VRM — правая внутренняя полоса 101,8×12,1 · 1,25 мм VRM — правая внешняя полоса 95×15,7 · 1,25 мм Полоса 115×12,8 · 1,5 мм Полоса 97×17 · 1,5 мм Верхняя площадка 32×7,5 · 3,5 мм Две боковые площадки 45×7,5 · 3,5 мм Нижняя площадка 12×8 · 3,5 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Память — позиция 1, 13×11 Лицевая 1,25 мм Не указана* Малые площадки — позиция 2, 8×8 Лицевая 1,25 мм Не указана* Малые площадки — позиция 3, 10,9×9,7 Лицевая 1,25 мм Не указана* VRM — левая внешняя полоса 116,2×7 Лицевая 1,25 мм Не указана* VRM — левая внутренняя полоса 118,9×12,3 Лицевая 1,25 мм Не указана* VRM — правая внутренняя полоса 101,8×12,1 Лицевая 1,25 мм Не указана* VRM — правая внешняя полоса 95×15,7 Лицевая 1,25 мм Не указана* Полоса 115×12,8 Бэкплейт 1,5 мм Не указана* Полоса 97×17 Бэкплейт 1,5 мм Не указана* Верхняя площадка 32×7,5 Бэкплейт 3,5 мм Не указана* Две боковые площадки 45×7,5 Бэкплейт 3,5 мм Не указана* Нижняя площадка 12×8 Бэкплейт 3,5 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
