Толщина термопрокладок видеокарты MSI RTX 4090 VENTUS 3X — 3X E 24G OC — замеры и схемы

GeForce RTX 409024 GB2 замера
MSI RTX 4090 VENTUS 3X — 3X E 24G OC

Замеры и схемы

Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

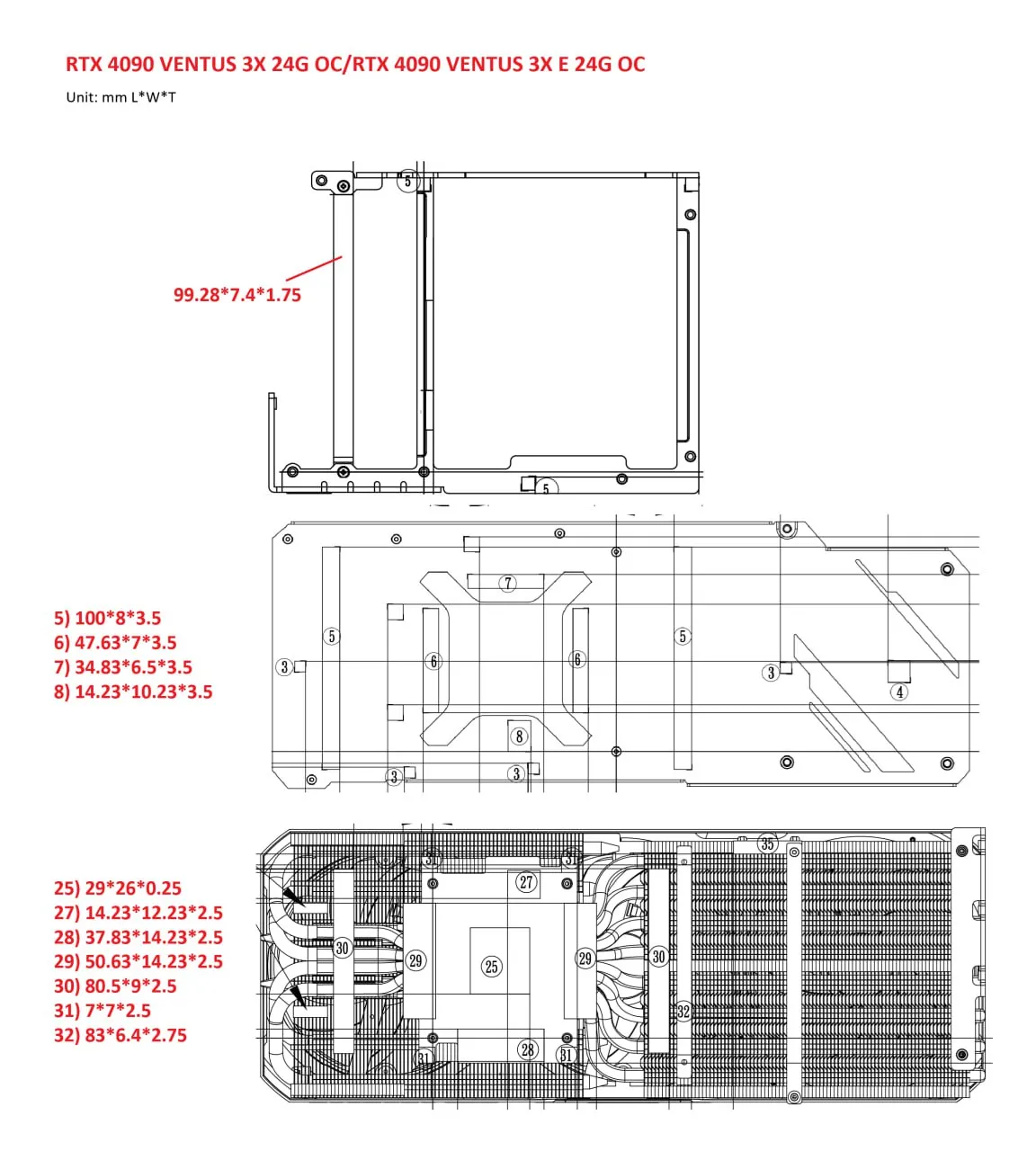

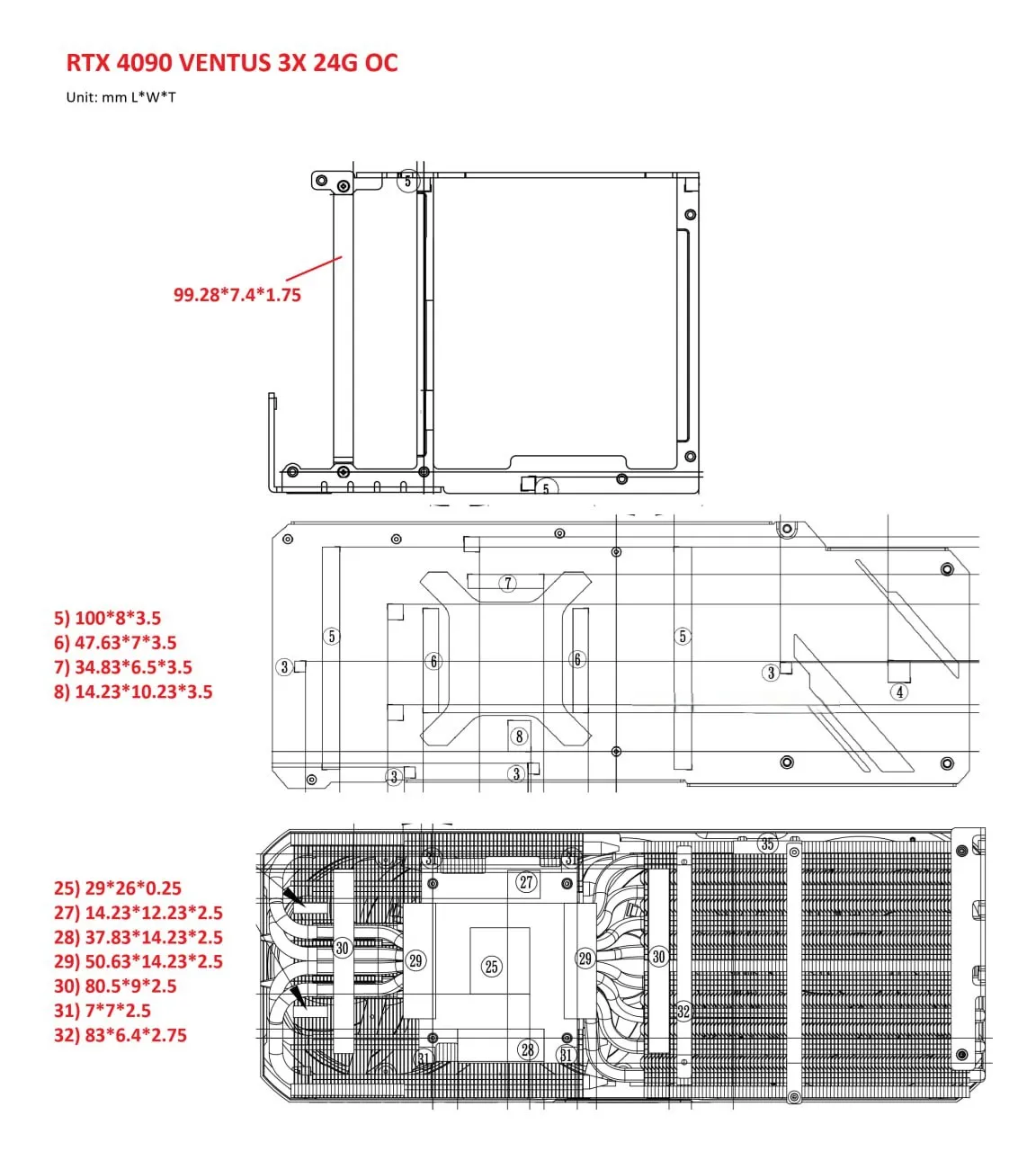

MSI RTX 4090 VENTUS 3X — 3X E 24G OC — замер 1, файл 1Увеличить фото ↗
Бэкплейт — 99,28×7,4 мм · 1,75 ммВнутренняя пластина — 100×8 мм · 3,5 ммВнутренняя пластина — 47,63×7 мм · 3,5 ммВнутренняя пластина — 34,83×6,5 мм · 3,5 ммВнутренняя пластина — 14,23×10,23 мм · 3,5 ммРадиатор — 14,23×12,23 мм · 2,5 ммРадиатор — 37,83×14,23 мм · 2,5 ммРадиатор — 50,63×14,23 мм · 2,5 ммРадиатор — 80,5×9 мм · 2,5 ммРадиатор — 7×7 мм · 2,5 ммРадиатор — 83×6,4 мм · 2,75 мм

Толщина термопрокладок в данном замере

ЗонаСторонаТолщинаМягкость
Бэкплейт — 99,28×7,4 ммОбратная1,75 ммНе указана*
Внутренняя пластина — 100×8 ммЛицевая3,5 ммНе указана*
Внутренняя пластина — 47,63×7 ммЛицевая3,5 ммНе указана*
Внутренняя пластина — 34,83×6,5 ммЛицевая3,5 ммНе указана*
Внутренняя пластина — 14,23×10,23 ммЛицевая3,5 ммНе указана*
Радиатор — 14,23×12,23 ммЛицевая2,5 ммНе указана*
Радиатор — 37,83×14,23 ммЛицевая2,5 ммНе указана*
Радиатор — 50,63×14,23 ммЛицевая2,5 ммНе указана*
Радиатор — 80,5×9 ммЛицевая2,5 ммНе указана*
Радиатор — 7×7 ммЛицевая2,5 ммНе указана*
Радиатор — 83×6,4 ммЛицевая2,75 ммНе указана*

* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

Открыть оригинал ↗

TERMAX рекомендует для MSI RTX 4090 VENTUS 3X — 3X E 24G OC

Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.

ЗаполнительTERMAX

Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм

Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм

Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм

Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм

Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм

Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм

Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм

Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм

Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →Термопаста TERMAX P1, 1 Вт/м·КTERMAX

Термопаста TERMAX P1, 1 Вт/м·К

Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →Термопаста TERMAX P6, 6 Вт/м·КTERMAX

Термопаста TERMAX P6, 6 Вт/м·К

Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →
Характеристики MSI RTX 4090 VENTUS 3X — 3X E 24G OC
GPU / платформа
GeForce RTX 4090
Память
24 GB
Замер термопрокладок
