Толщина термопрокладок видеокарты MSI RX 6800 XT GAMING Z TRIO 16G — замеры и схемы Radeon RX 6800 XT 16 GB 2 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
MOS L — позиция 2, 57,2×12 · 1,5 мм MOS L — позиция 3, 39,4×7,4 · 1,25 мм Малая площадка — позиция 4, 5,1×5,1 · 1,25 мм Малая площадка — позиция 5, 15×8 · 2,25 мм Память — позиция 9, 14×12, 2 шт. · 1,75 мм Память — позиция 10, 48×12, 2 шт. · 2,25 мм Дроссели — позиция 11, 97×7 · 1,75 мм MOS R — 100,5×6 · 1,5 мм Позиция 4 — 47×13, 2 шт. · 2,75 мм Позиция 5 — 42×10,5 · 2,75 мм Позиция 6 — 105×7 · 2,75 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость MOS L — позиция 2, 57,2×12 Лицевая 1,5 мм Не указана* MOS L — позиция 3, 39,4×7,4 Лицевая 1,25 мм Не указана* Малая площадка — позиция 4, 5,1×5,1 Лицевая 1,25 мм Не указана* Малая площадка — позиция 5, 15×8 Лицевая 2,25 мм Не указана* Память — позиция 9, 14×12, 2 шт. Лицевая 1,75 мм Не указана* Память — позиция 10, 48×12, 2 шт. Лицевая 2,25 мм Не указана* Дроссели — позиция 11, 97×7 Лицевая 1,75 мм Не указана* MOS R — 100,5×6 Лицевая 1,5 мм Не указана* Позиция 4 — 47×13, 2 шт. Бэкплейт 2,75 мм Не указана* Позиция 5 — 42×10,5 Бэкплейт 2,75 мм Не указана* Позиция 6 — 105×7 Бэкплейт 2,75 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

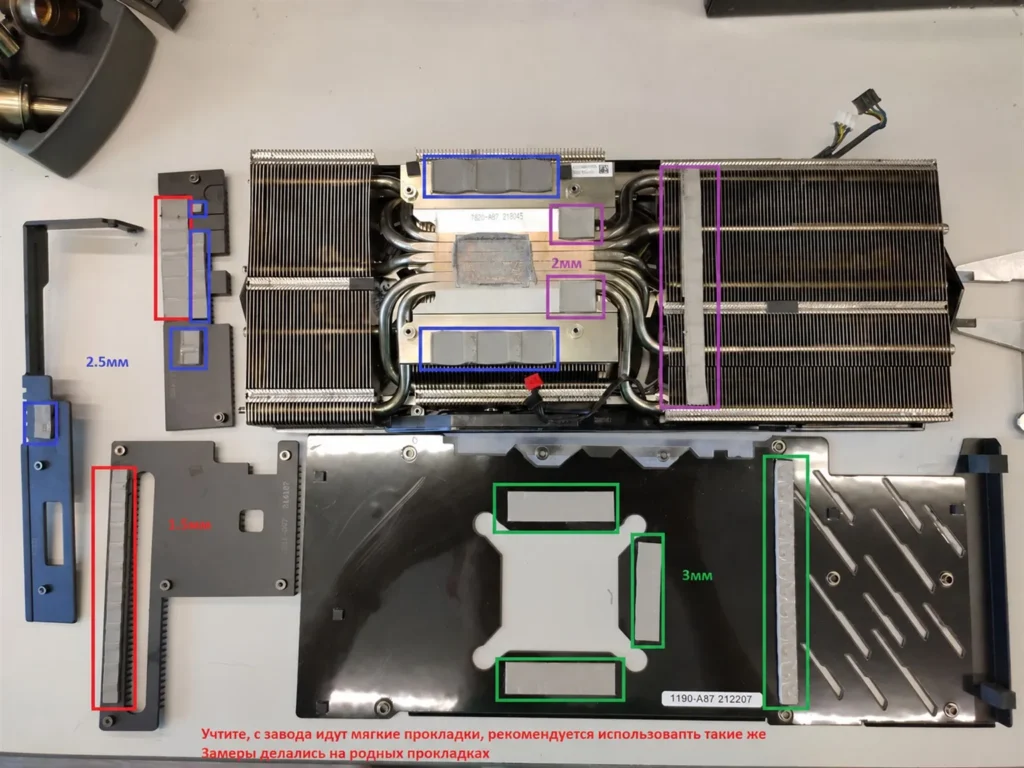

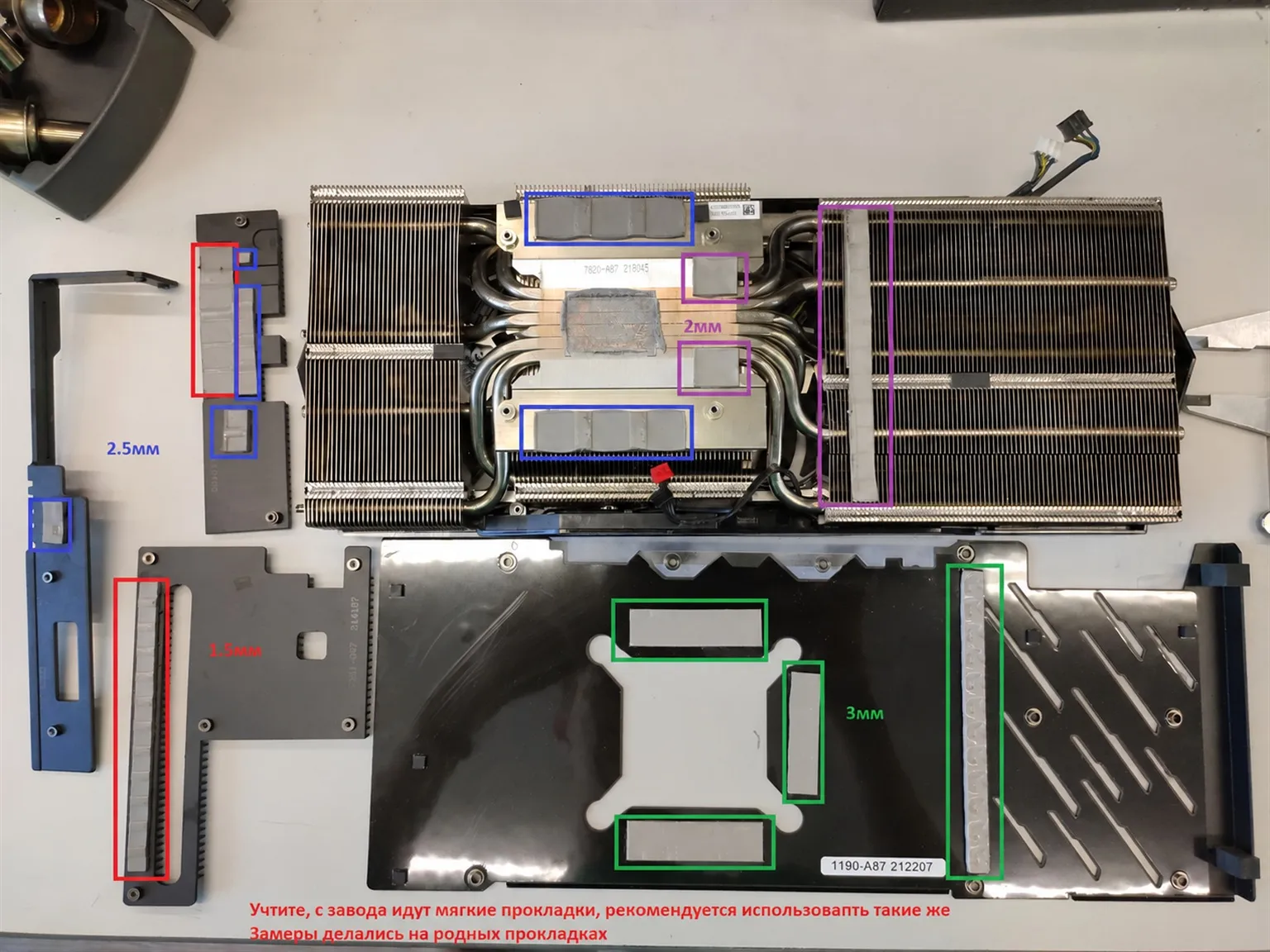

Память — верхняя и нижняя синие полосы · 2,5 мм Память — две фиолетовые площадки · 2 мм Дроссели — длинная фиолетовая полоса · 2 мм VRM — красные полосы отдельных радиаторов · 1,5 мм Малые синие площадки · 2,5 мм Все зелёные площадки · 3 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость Память — верхняя и нижняя синие полосы Лицевая 2,5 мм Мягкая, по подписи Память — две фиолетовые площадки Лицевая 2 мм Мягкая, по подписи Дроссели — длинная фиолетовая полоса Лицевая 2 мм Мягкая, по подписи VRM — красные полосы отдельных радиаторов Лицевая 1,5 мм Мягкая, по подписи Малые синие площадки Лицевая 2,5 мм Мягкая, по подписи Все зелёные площадки Бэкплейт 3 мм Мягкая, по подписи
TERMAX рекомендует для MSI RX 6800 XT GAMING Z TRIO 16G ← →
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAX Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм 18,00 Br – 26,00 Br Диапазон цен: 18,00 Br – 26,00 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм 17,90 Br – 42,90 Br Диапазон цен: 17,90 Br – 42,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм 64,90 Br – 154,90 Br Диапазон цен: 64,90 Br – 154,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм 20,90 Br – 48,90 Br Диапазон цен: 20,90 Br – 48,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм 24,90 Br – 58,90 Br Диапазон цен: 24,90 Br – 58,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм 27,90 Br – 67,90 Br Диапазон цен: 27,90 Br – 67,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм 31,90 Br – 76,90 Br Диапазон цен: 31,90 Br – 76,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм 38,90 Br – 92,90 Br Диапазон цен: 38,90 Br – 92,90 Br Выбрать вариант → TERMAX Термопаста TERMAX P1, 1 Вт/м·К 4,00 Br – 35,00 Br Диапазон цен: 4,00 Br – 35,00 Br Выбрать вариант → TERMAX Термопаста TERMAX P6, 6 Вт/м·К 12,00 Br – 69,90 Br Диапазон цен: 12,00 Br – 69,90 Br Выбрать вариант → Характеристики MSI RX 6800 XT GAMING Z TRIO 16G
GPU / платформа Radeon RX 6800 XT
Память 16 GB
