Замеры различаются — сравните толщины и расположение зон.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

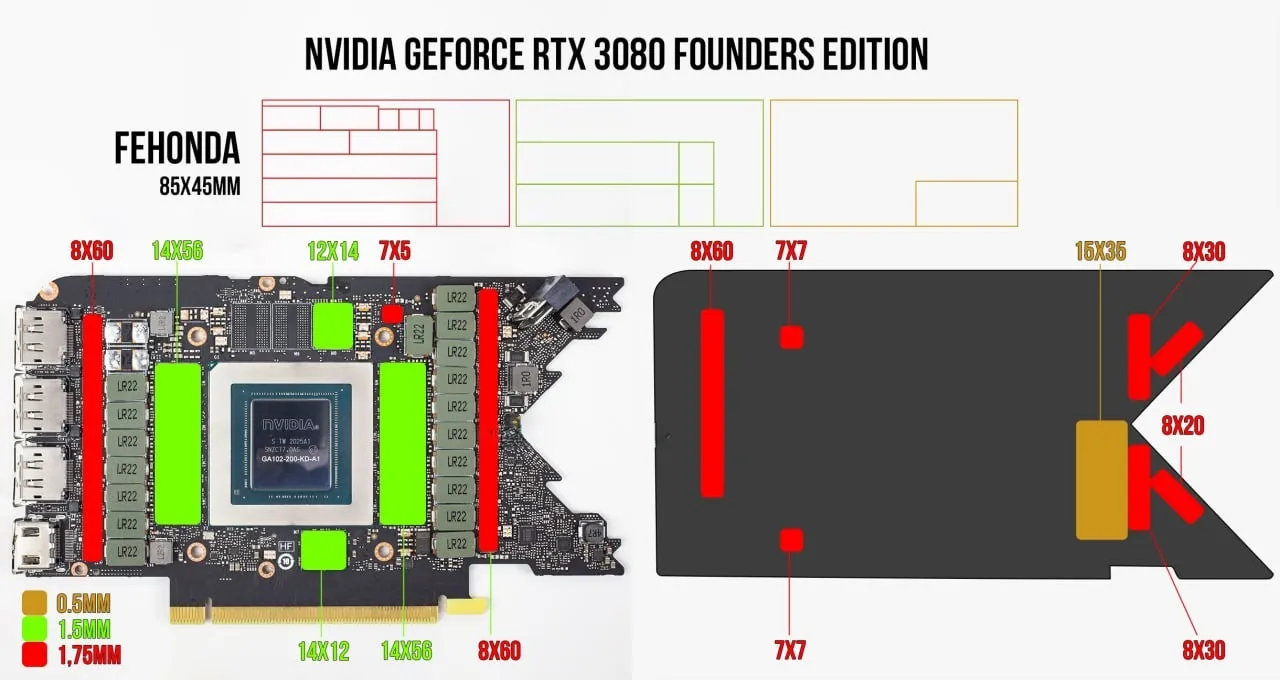

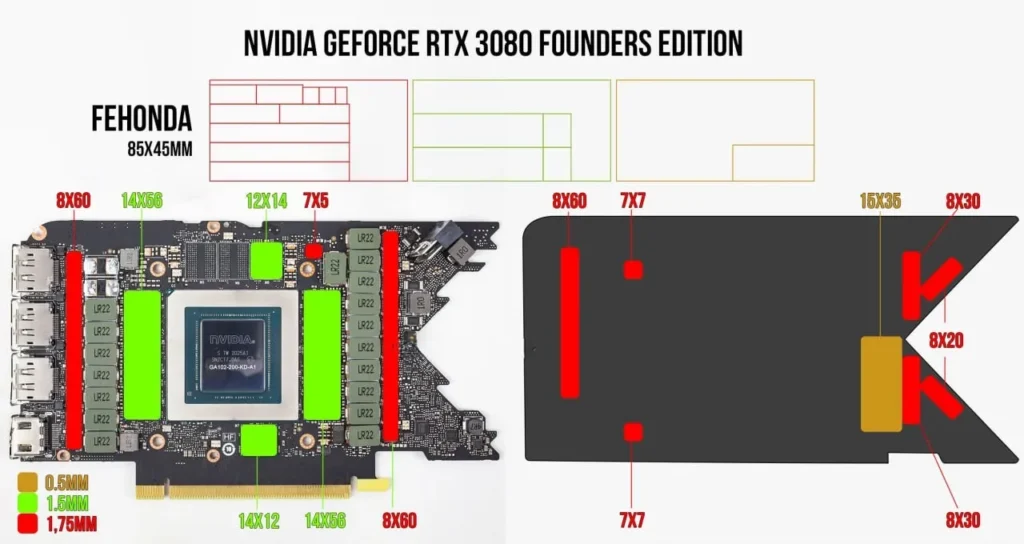

Память — две полосы 14×50 мм · 1,5 ммПамять — верхняя площадка 12×14 мм · 1,5 ммПамять — нижняя площадка 14×12 мм · 1,5 ммДве полосы VRM 8×60 мм · 1,75 ммМалая площадка 7×6 мм · 1,75 ммБэкплейт — полоса 8×60 мм · 1,75 ммБэкплейт — две площадки 7×7 мм · 1,75 ммБэкплейт — две полосы 8×30 мм · 1,75 ммБэкплейт — полоса 8×20 мм · 1,75 ммБэкплейт — жёлтая площадка 15×38 мм · 0,5 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Память — две полосы 14×50 мм
Лицевая
1,5 мм
Не указана*
Память — верхняя площадка 12×14 мм
Лицевая
1,5 мм
Не указана*
Память — нижняя площадка 14×12 мм
Лицевая
1,5 мм
Не указана*
Две полосы VRM 8×60 мм
Лицевая
1,75 мм
Не указана*
Малая площадка 7×6 мм
Лицевая
1,75 мм
Не указана*
Бэкплейт — полоса 8×60 мм
Обратная
1,75 мм
Не указана*
Бэкплейт — две площадки 7×7 мм
Обратная
1,75 мм
Не указана*
Бэкплейт — две полосы 8×30 мм
Обратная
1,75 мм
Не указана*
Бэкплейт — полоса 8×20 мм
Обратная
1,75 мм
Не указана*
Бэкплейт — жёлтая площадка 15×38 мм
Обратная
0,5 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

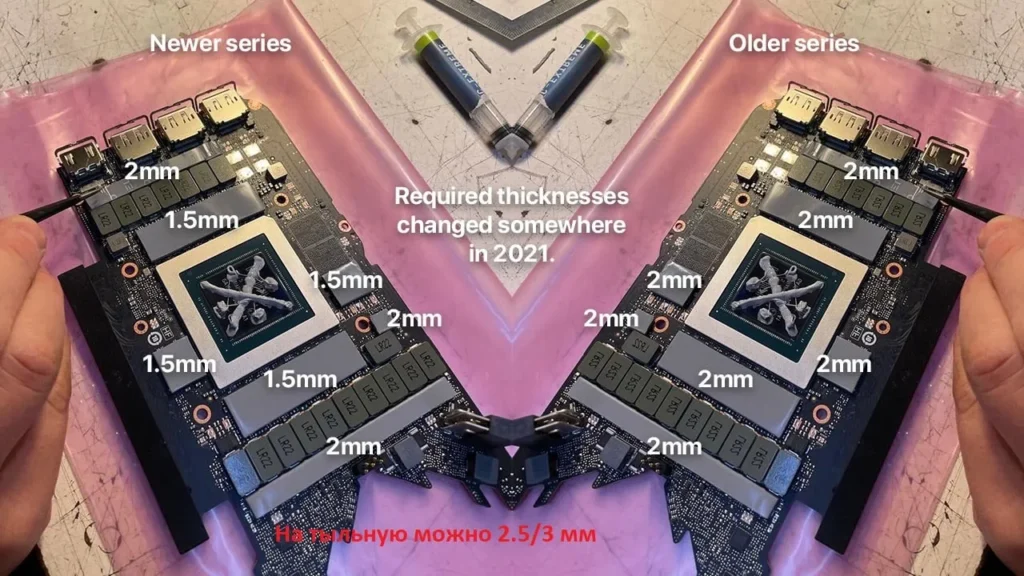

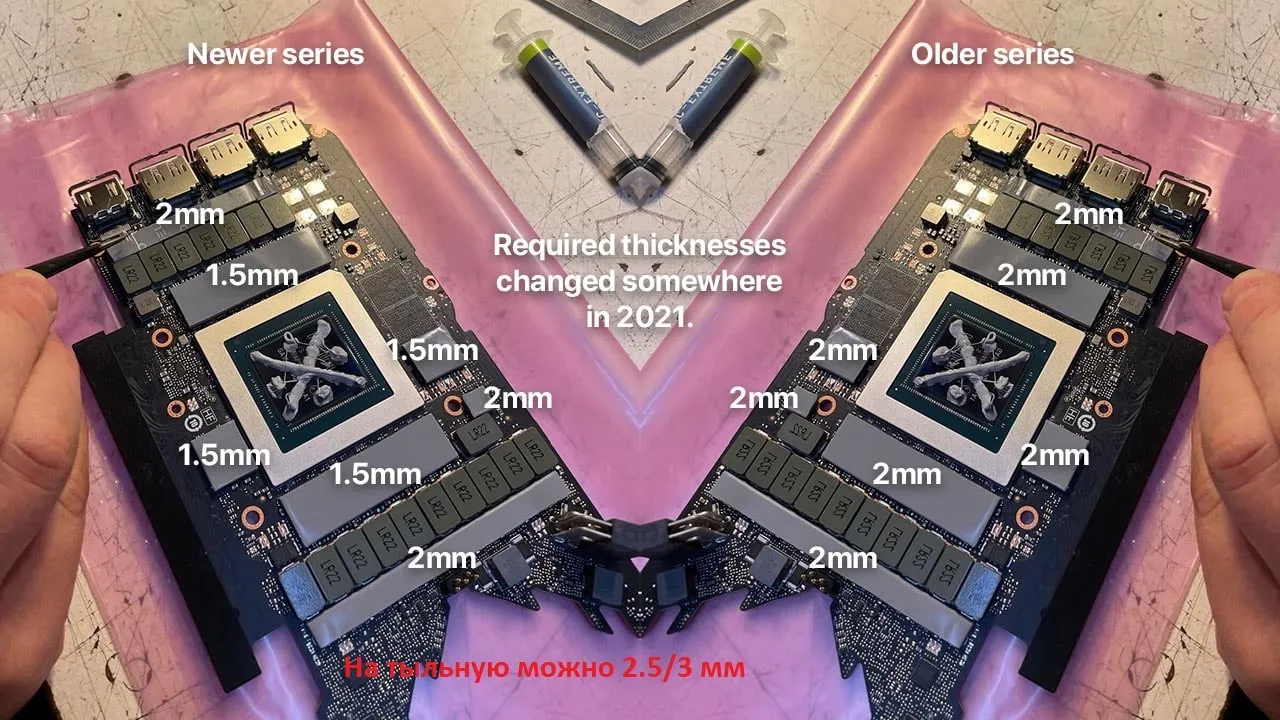

Newer series — память · 1,5 ммNewer series — длинные полосы VRM · 2 ммNewer series — малая площадка · 2 ммOlder series — память · 2 ммOlder series — длинные полосы VRM · 2 ммOlder series — малая площадка · 2 ммБэкплейт — вариант 2,5 мм из текстовой подписи · 2,5 ммБэкплейт — вариант 3 мм из текстовой подписи · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Newer series — память
Лицевая
1,5 мм
Не указана*
Newer series — длинные полосы VRM
Лицевая
2 мм
Не указана*
Newer series — малая площадка
Лицевая
2 мм
Не указана*
Older series — память
Лицевая
2 мм
Не указана*
Older series — длинные полосы VRM
Лицевая
2 мм
Не указана*
Older series — малая площадка
Лицевая
2 мм
Не указана*
Бэкплейт — вариант 2,5 мм из текстовой подписи
Обратная
2,5 мм
Не указана*
Бэкплейт — вариант 3 мм из текстовой подписи
Обратная
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
