Главная›Замеры термопрокладок›Palit RTX 2070 Monster 8GB

Толщина термопрокладок видеокарты Palit RTX 2070 Monster 8GB — замеры и схемы

GeForce RTX 20708 GB1 замер

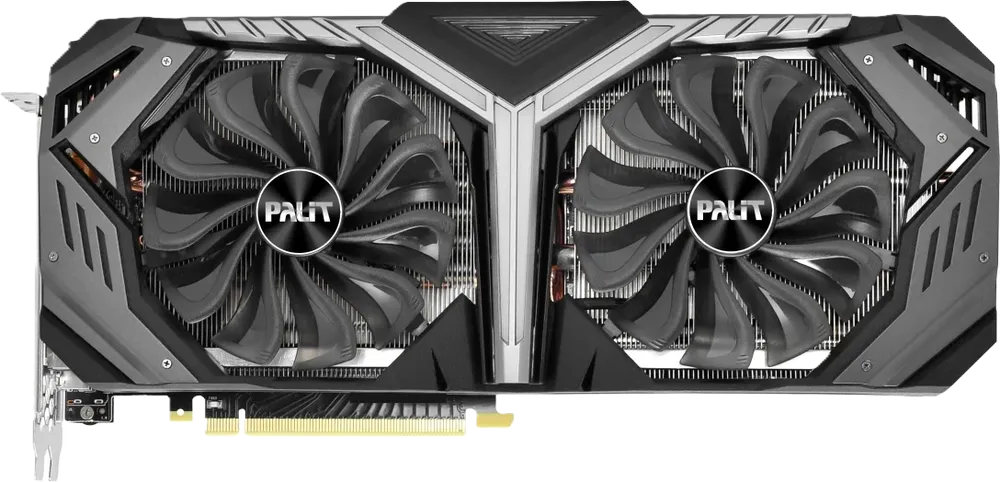

Palit RTX 2070 Monster 8GB

Замеры и схемы

Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

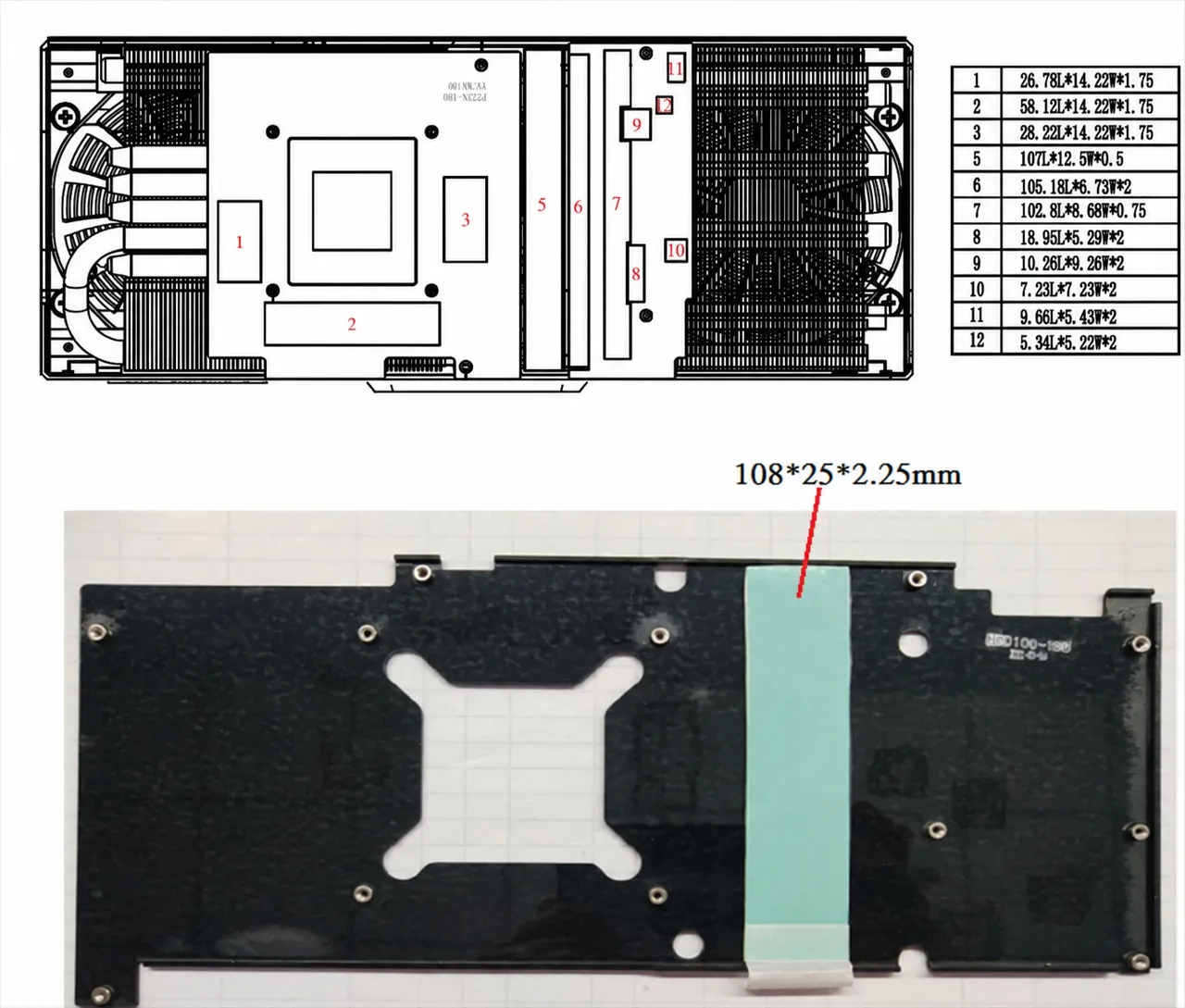

Palit RTX 2070 Monster 8GB — замер 1, файл 1Увеличить фото ↗
Память — позиция 1, 26,78×14,22 · 1,75 ммПамять — позиция 2, 58,12×14,22 · 1,75 ммПамять — позиция 3, 28,22×14,22 · 1,75 ммVRM — позиция 5, 107×12,5 · 0,5 ммVRM — позиция 6, 105,18×6,73 · 2 ммVRM — позиция 7, 102,8×8,68 · 0,75 ммМалая площадка — позиция 8, 18,95×5,29 · 2 ммМалая площадка — позиция 9, 10,26×9,26 · 2 ммМалая площадка — позиция 10, 7,23×7,23 · 2 ммМалая площадка — позиция 11, 9,66×5,43 · 2 ммМалая площадка — позиция 12, 5,34×5,22 · 2 ммПолоса 108×25 — отдельное фото · 2,25 мм

Толщина термопрокладок в данном замере

ЗонаСторонаТолщинаМягкость
Память — позиция 1, 26,78×14,22Лицевая1,75 ммНе указана*
Память — позиция 2, 58,12×14,22Лицевая1,75 ммНе указана*
Память — позиция 3, 28,22×14,22Лицевая1,75 ммНе указана*
VRM — позиция 5, 107×12,5Лицевая0,5 ммНе указана*
VRM — позиция 6, 105,18×6,73Лицевая2 ммНе указана*
VRM — позиция 7, 102,8×8,68Лицевая0,75 ммНе указана*
Малая площадка — позиция 8, 18,95×5,29Лицевая2 ммНе указана*
Малая площадка — позиция 9, 10,26×9,26Лицевая2 ммНе указана*
Малая площадка — позиция 10, 7,23×7,23Лицевая2 ммНе указана*
Малая площадка — позиция 11, 9,66×5,43Лицевая2 ммНе указана*
Малая площадка — позиция 12, 5,34×5,22Лицевая2 ммНе указана*
Полоса 108×25 — отдельное фотоБэкплейт2,25 ммНе указана*

* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

Открыть оригинал ↗

TERMAX рекомендует для Palit RTX 2070 Monster 8GB

Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.

ЗаполнительTERMAX

Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм

Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм

Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм

Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм

Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм

Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм

Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм

Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →Термопрокладка TERMAX, серый цветTERMAX

Термопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм

Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →Термопаста TERMAX P1, 1 Вт/м·КTERMAX

Термопаста TERMAX P1, 1 Вт/м·К

Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →Термопаста TERMAX P6, 6 Вт/м·КTERMAX

Термопаста TERMAX P6, 6 Вт/м·К

Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →
Характеристики Palit RTX 2070 Monster 8GB
GPU / платформа
GeForce RTX 2070
Память
8 GB
Замер термопрокладок
