Толщина термопрокладок видеокарты Palit RTX 3080 GamingPro V1 LHR GDDR6X, 10G Part number ned3080019ia-132aa — замеры и схемы

GeForce RTX 308010 GB2 замера
Palit RTX 3080 GamingPro V1 LHR GDDR6X, 10G Part number ned3080019ia-132aa

Замеры и схемы

Замеры различаются — сравните толщины и расположение зон.

Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

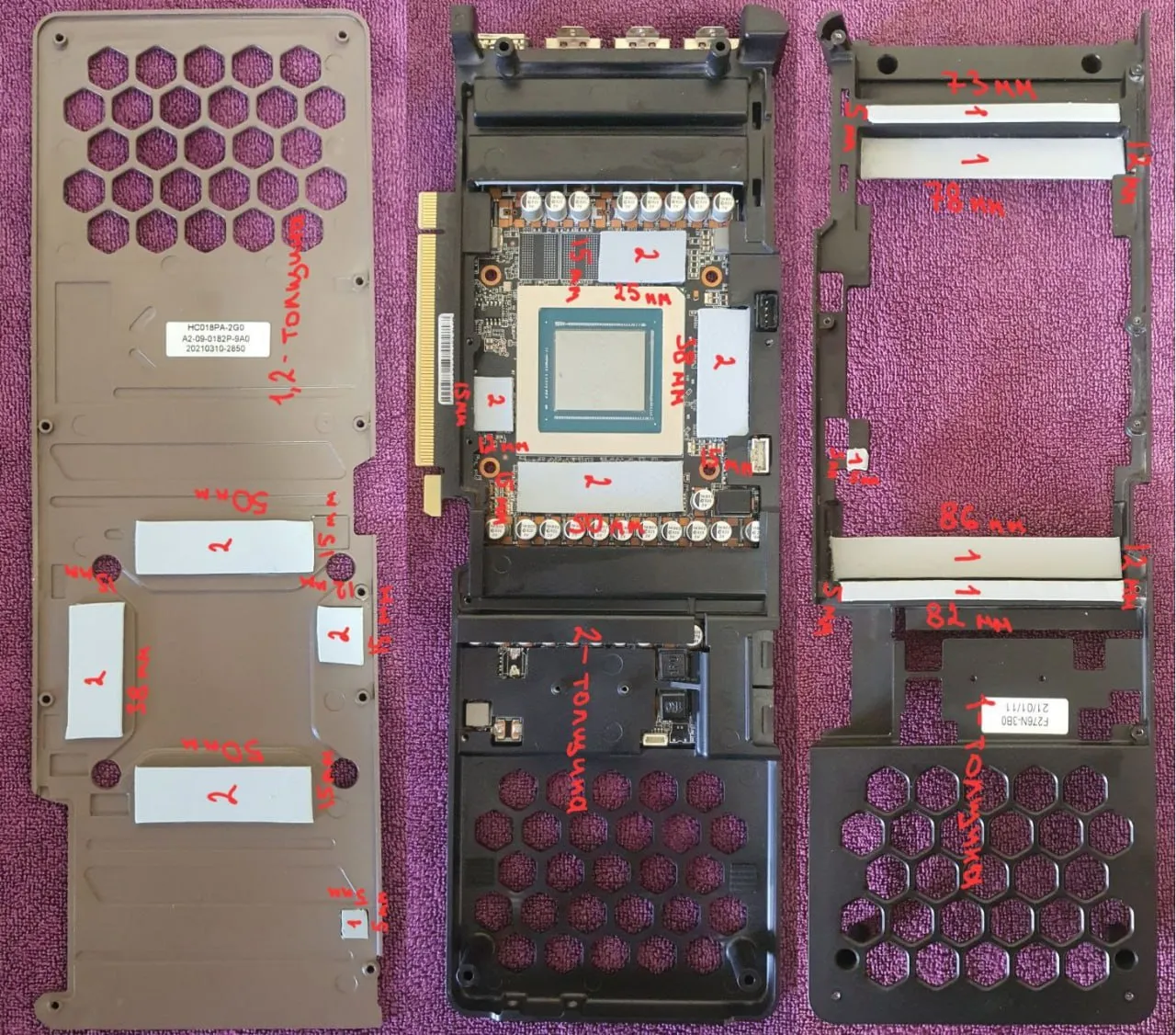

Palit RTX 3080 GamingPro V1 LHR GDDR6X, 10G Part number ned3080019ia-132aa — замер 1, файл 1Увеличить фото ↗

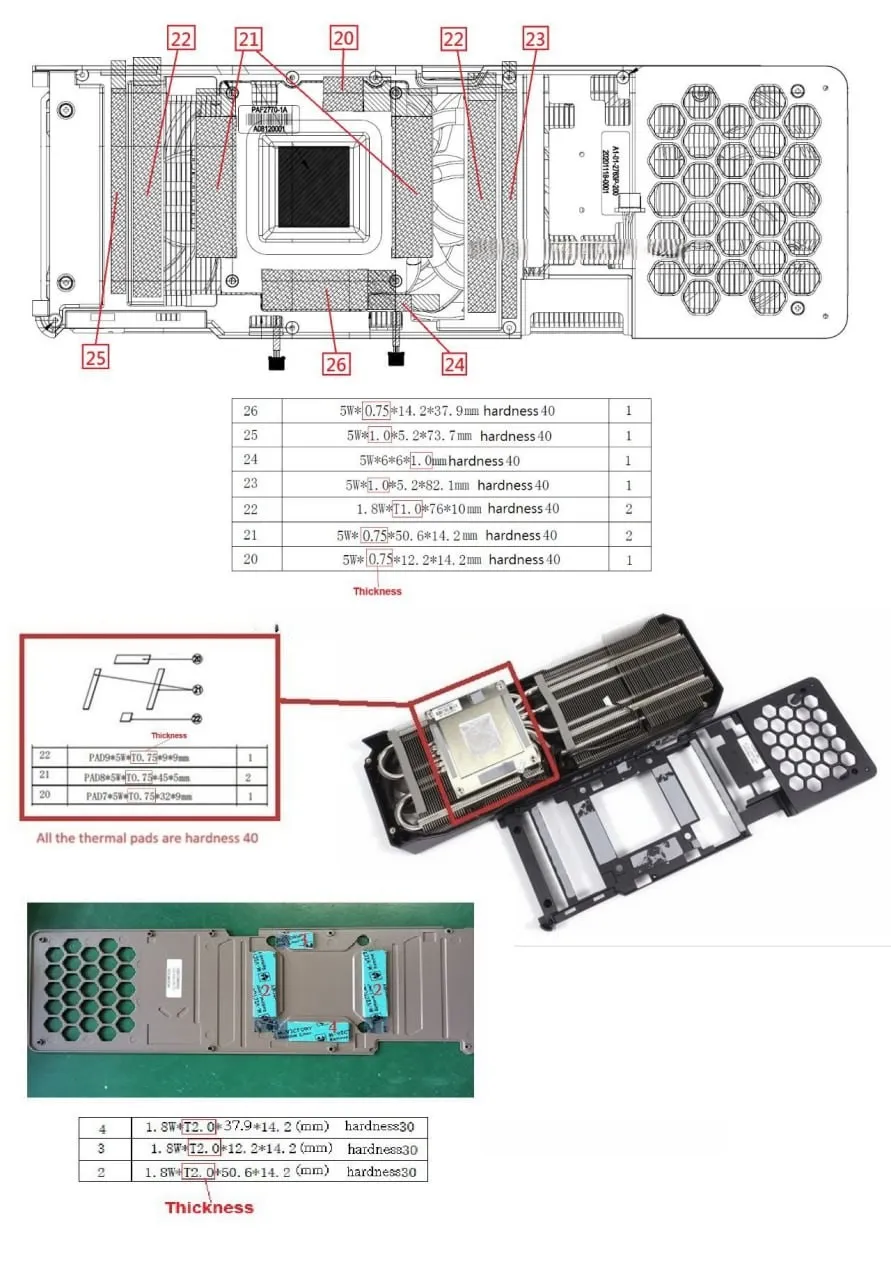

Поз. 26 — 14,2×37,9 мм · 0,75 ммПоз. 25 — 5,2×73,7 мм · 1 ммПоз. 24 — 6×6 мм · 1 ммПоз. 23 — 5,2×82,1 мм · 1 ммПоз. 22 — 76×10 мм, 2 шт. · 1 ммПоз. 21 — 50,6×14,2 мм, 2 шт. · 0,75 ммПоз. 20 — 12,2×14,2 мм · 0,75 ммБэкплейт, поз. 4 — 37,9×14,2 мм · 2 ммБэкплейт, поз. 3 — 12,2×14,2 мм · 2 ммБэкплейт, поз. 2 — 50,6×14,2 мм · 2 мм

Толщина термопрокладок в данном замере

ЗонаСторонаТолщинаМягкость
Поз. 26 — 14,2×37,9 ммЛицевая0,75 ммНе указана*
Поз. 25 — 5,2×73,7 ммЛицевая1 ммНе указана*
Поз. 24 — 6×6 ммЛицевая1 ммНе указана*
Поз. 23 — 5,2×82,1 ммЛицевая1 ммНе указана*
Поз. 22 — 76×10 мм, 2 шт.Лицевая1 ммНе указана*
Поз. 21 — 50,6×14,2 мм, 2 шт.Лицевая0,75 ммНе указана*
Поз. 20 — 12,2×14,2 ммЛицевая0,75 ммНе указана*
Бэкплейт, поз. 4 — 37,9×14,2 ммОбратная2 ммНе указана*
Бэкплейт, поз. 3 — 12,2×14,2 ммОбратная2 ммНе указана*
Бэкплейт, поз. 2 — 50,6×14,2 ммОбратная2 ммНе указана*

* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
