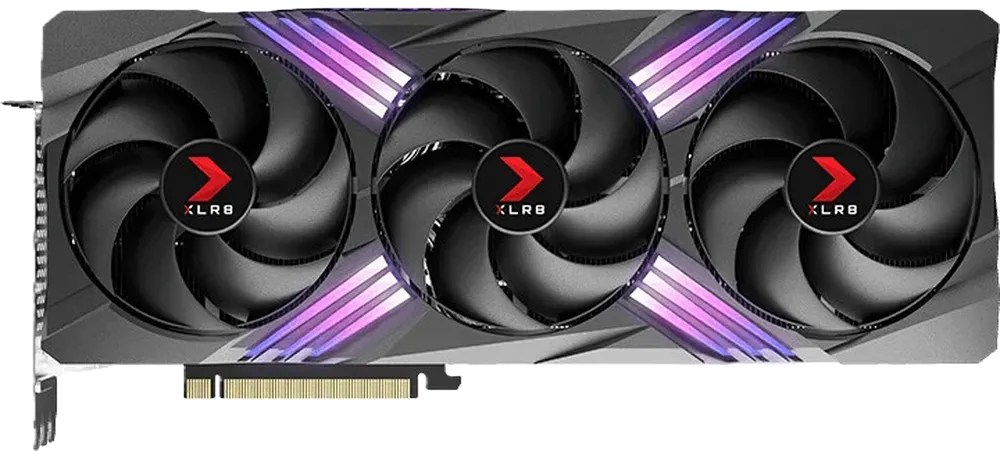

Толщина термопрокладок видеокарты PNY RTX 4070 Ti Super XLR8 — замеры и схемы
GeForce RTX 4070 TI1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

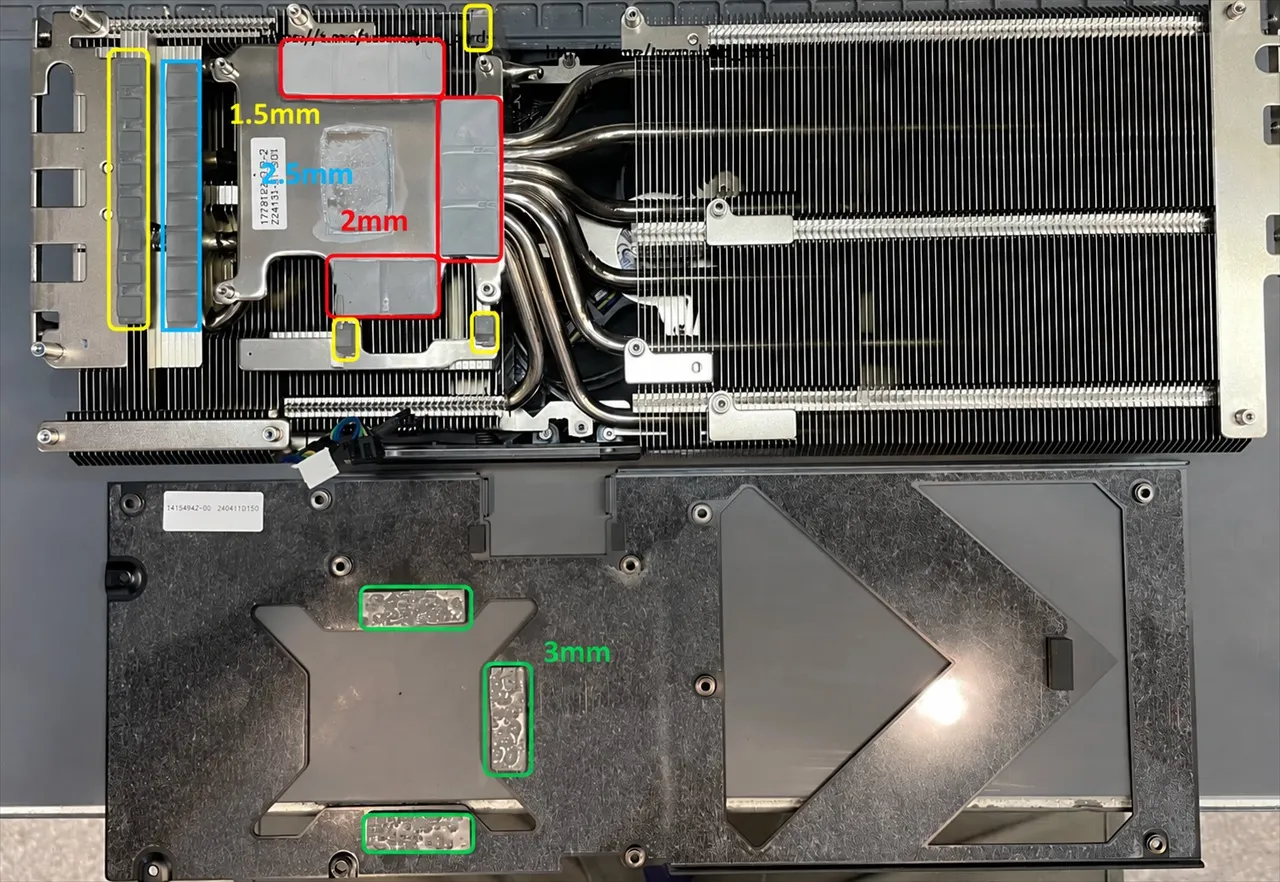

Лицевая сторона — жёлтые зоны · 1,5 ммЛицевая сторона — малые жёлтые зоны · 1,75 ммЛицевая сторона — красные зоны · 2 ммЛицевая сторона — голубые зоны · 2,5 ммБэкплейт — зелёные зоны · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Лицевая сторона — жёлтые зоны
Лицевая
1,5 мм
Не указана*
Лицевая сторона — малые жёлтые зоны
Лицевая
1,75 мм
Не указана*
Лицевая сторона — красные зоны
Лицевая
2 мм
Не указана*
Лицевая сторона — голубые зоны
Лицевая
2,5 мм
Не указана*
Бэкплейт — зелёные зоны
Обратная
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
