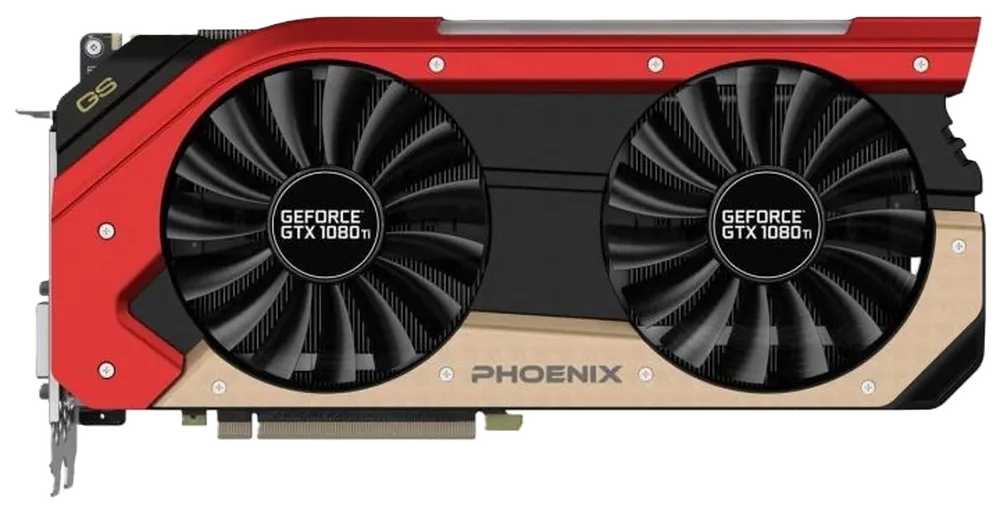

Толщина термопрокладок видеокарты Gainward GTX 1080 Ti Phoenix Golden Sample — замеры и схемы
GeForce GTX 1080 Ti1 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

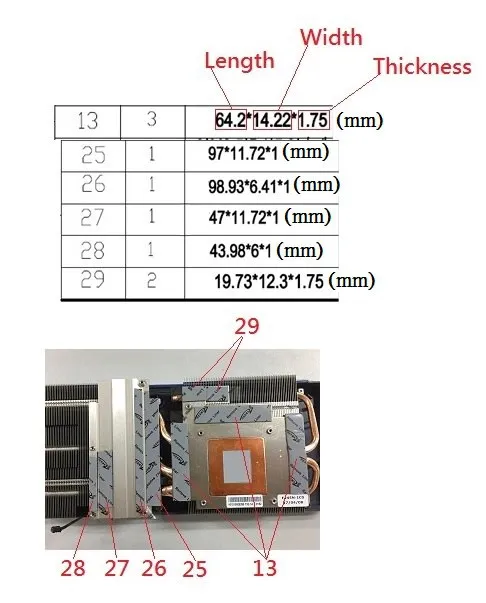

Микросхемы памяти — позиция 13, 64,2×14,22 · 1,75 ммМикросхемы памяти — позиция 29, 19,73×12,3 · 1,75 ммЦепь питания VRM — позиция 25, 97×11,72 · 1 ммЦепь питания VRM — позиция 26, 98,93×6,41 · 1 ммЦепь питания VRM — позиция 27, 47×11,72 · 1 ммЦепь питания VRM — позиция 28, 43,98×6 · 1 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Микросхемы памяти — позиция 13, 64,2×14,22
Лицевая
1,75 мм
Не указана*
Микросхемы памяти — позиция 29, 19,73×12,3
Лицевая
1,75 мм
Не указана*
Цепь питания VRM — позиция 25, 97×11,72
Лицевая
1 мм
Не указана*
Цепь питания VRM — позиция 26, 98,93×6,41
Лицевая
1 мм
Не указана*
Цепь питания VRM — позиция 27, 47×11,72
Лицевая
1 мм
Не указана*
Цепь питания VRM — позиция 28, 43,98×6
Лицевая
1 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
