Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|
Значения ещё не расшифрованы. Смотрите оригинал схемы.
Толщина термопрокладок видеокарты MSI GTX 970 GAMING 4G — замеры и схемы
GeForce GTX 9704 GB3 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Память — подписанные площадки · 1 ммЛевая узкая полоса · 1 ммЛевая широкая полоса · 2,5 ммПравая площадка у дросселей · 1 ммMOS — 61,5×5,66 мм · 1 ммПозиция 1 — 21,4×12,5 мм · 1,25 ммПозиция 2 — 14,2×12,22 мм, 2 шт. · 1,25 ммПозиция 3 — 12,22×8,58 мм · 1,25 мм
Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Память — подписанные площадки | Лицевая | 1 мм | Не указана* |
| Левая узкая полоса | Лицевая | 1 мм | Не указана* |
| Левая широкая полоса | Лицевая | 2,5 мм | Не указана* |
| Правая площадка у дросселей | Лицевая | 1 мм | Не указана* |
| MOS — 61,5×5,66 мм | Лицевая | 1 мм | Не указана* |
| Позиция 1 — 21,4×12,5 мм | Лицевая | 1,25 мм | Не указана* |
| Позиция 2 — 14,2×12,22 мм, 2 шт. | Лицевая | 1,25 мм | Не указана* |
| Позиция 3 — 12,22×8,58 мм | Лицевая | 1,25 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|
Значения ещё не расшифрованы. Смотрите оригинал схемы.
TERMAX рекомендует для MSI GTX 970 GAMING 4G
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAXТермопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм
Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →
TERMAXТермопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм
Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм
Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм
Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм
Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм
Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм
Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм
Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →
TERMAXТермопаста TERMAX P1, 1 Вт/м·К
Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →
TERMAXТермопаста TERMAX P6, 6 Вт/м·К

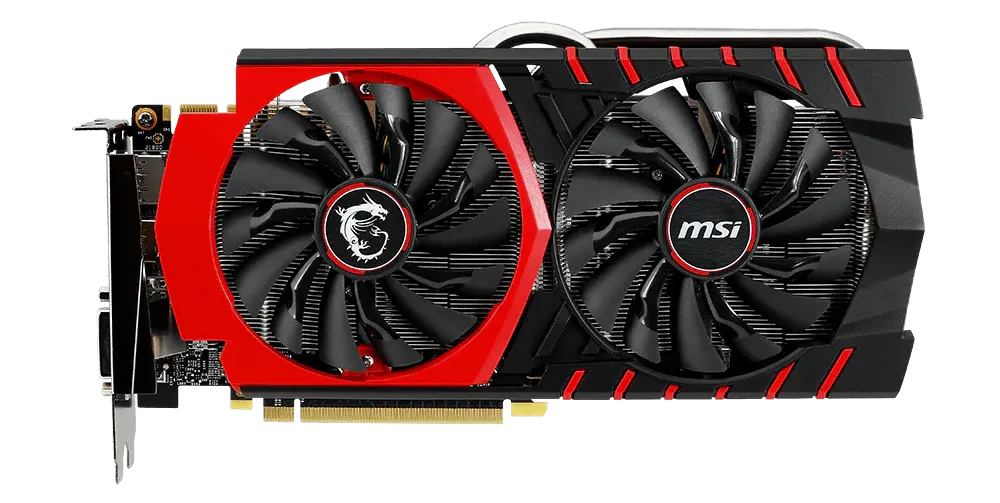

Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →Характеристики MSI GTX 970 GAMING 4G
- GPU / платформа
- GeForce GTX 970
- Память
- 4 GB
