Толщина термопрокладок видеокарты MSI RTX 2070 AERO 8G — замеры и схемы
GeForce RTX 20708 GB3 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

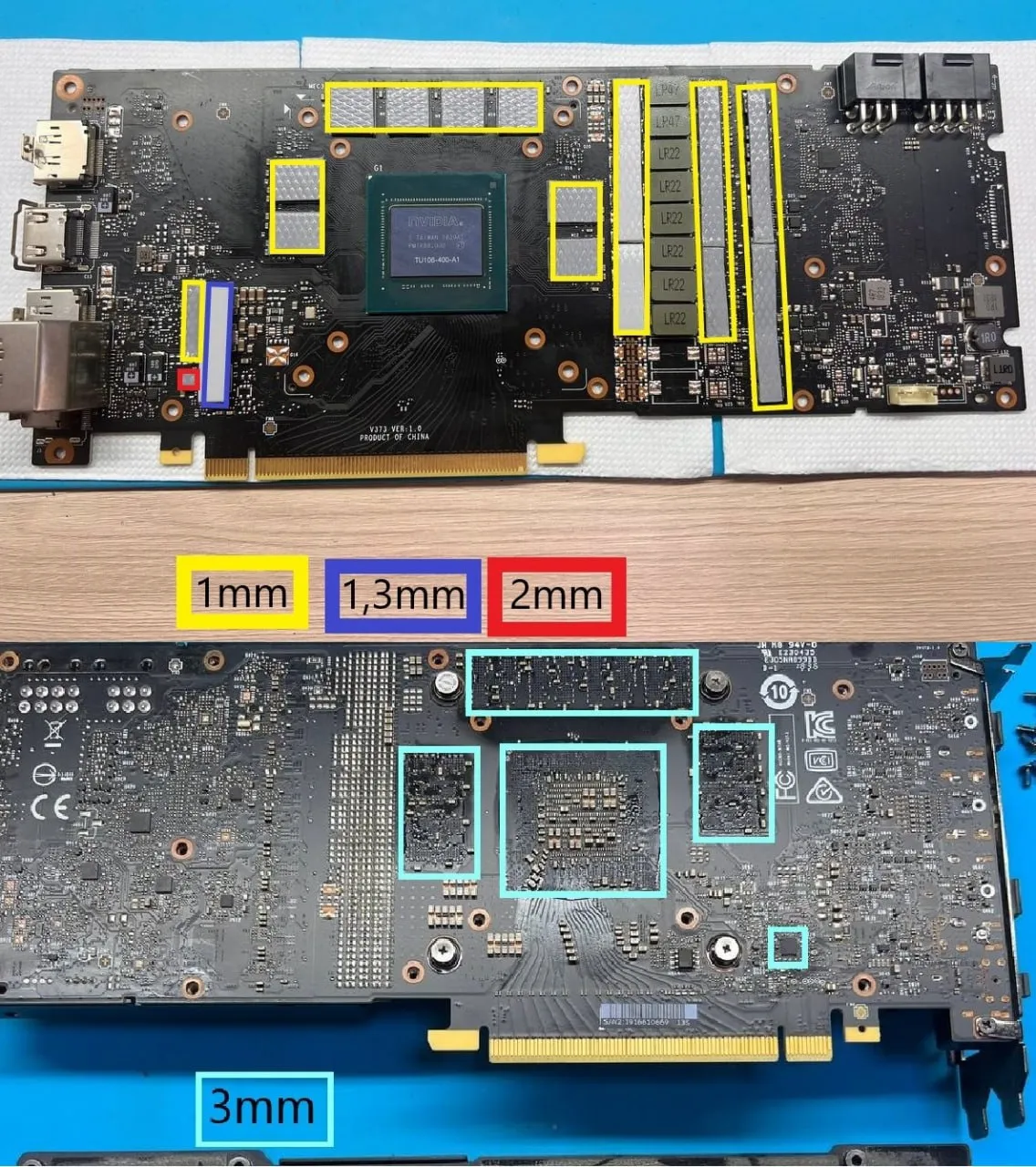

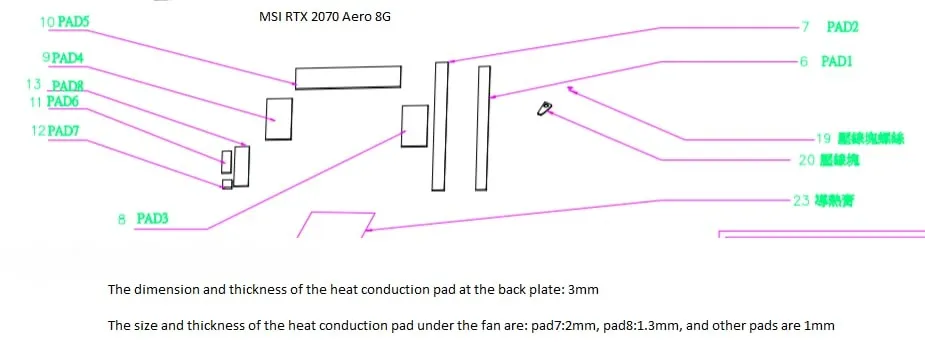

Микросхемы памяти · 1 ммЦепь питания VRM · 1 ммСиние площадки · 1,3 ммКрасная малая площадка · 2 ммГолубые площадки · 3 мм
Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Микросхемы памяти | Лицевая | 1 мм | Не указана* |
| Цепь питания VRM | Лицевая | 1 мм | Не указана* |
| Синие площадки | Лицевая | 1,3 мм | Не указана* |
| Красная малая площадка | Лицевая | 2 мм | Не указана* |
| Голубые площадки | Бэкплейт | 3 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
