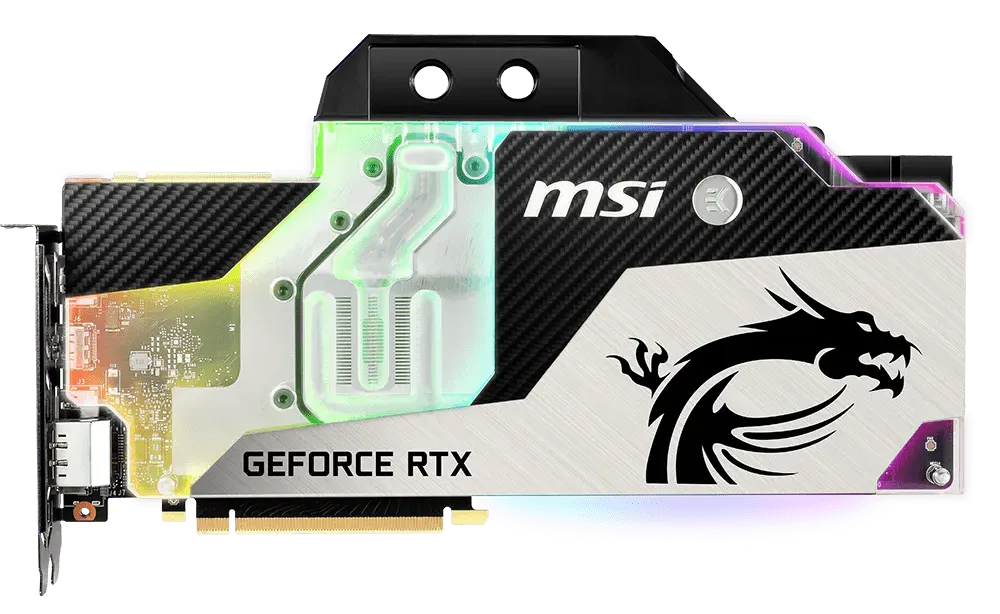

Толщина термопрокладок видеокарты MSI RTX 2080 SEA HAWK EK X — замеры и схемы
GeForce RTX 20801 замер
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Основные позиции платы 30×16 и 60×16 · 0,5 ммОсновные позиции платы 10×10; 20×10; 105×16; 16×6; 6×6 · 1 ммПозиция 4 по чертежу · 2,5 ммПозиции 1–3 по чертежу бэкплейта · 3 мм
Толщина термопрокладок в данном замере
Зона
Сторона
Толщина
Мягкость
Основные позиции платы 30×16 и 60×16
Лицевая
0,5 мм
Не указана*
Основные позиции платы 10×10; 20×10; 105×16; 16×6; 6×6
Лицевая
1 мм
Не указана*
Позиция 4 по чертежу
Обратная
2,5 мм
Не указана*
Позиции 1–3 по чертежу бэкплейта
Обратная
3 мм
Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
