Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|
Значения ещё не расшифрованы. Смотрите оригинал схемы.

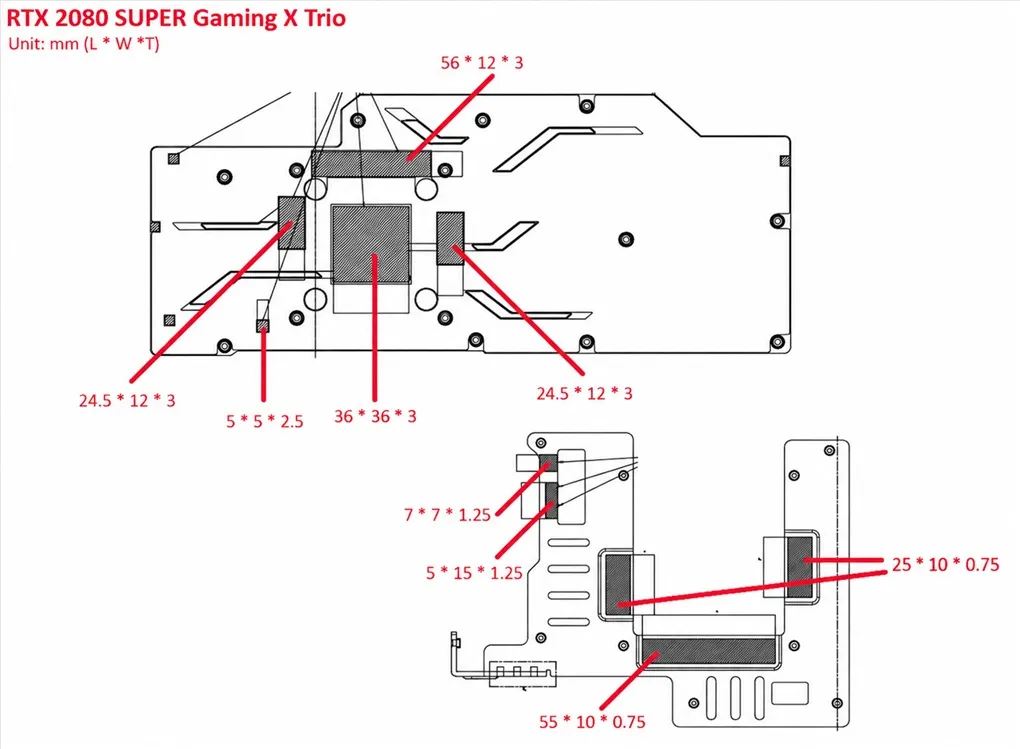

Толщина термопрокладок видеокарты MSI RTX 2080 SUPER Gaming X Trio — замеры и схемы
GeForce RTX 2080 SUPER2 замера
Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Бэкплейт — 56×12 мм · 3 ммБэкплейт — 24,5×12 мм, левая зона · 3 ммБэкплейт — 5×5 мм · 2,5 ммБэкплейт — 36×36 мм · 3 ммБэкплейт — 24,5×12 мм, правая зона · 3 ммРадиатор — 7×7 мм · 1,25 ммРадиатор — 5×15 мм · 1,25 ммРадиатор — две площадки 25×10 мм · 0,75 ммРадиатор — 55×10 мм · 0,75 ммРадиатор — 55×10 мм · 0,75 ммРадиатор — 25×10 мм · 0,75 ммРадиатор — 5×15 мм · 1,25 ммРадиатор — 7×7 мм · 1,25 ммБэкплейт — 5×5 мм · 2,5 ммБэкплейт — 24,5×12 мм · 3 ммБэкплейт — 56×12 мм · 3 ммБэкплейт — 36×36 мм · 3 ммВнутренняя пластина — 25×7 мм · 1,75 ммВнутренняя пластина — 92×10 мм · 1,75 ммВнутренняя пластина — 103×8 мм · 1 ммВнутренняя пластина — 92×7 мм · 1,25 ммВнутренняя пластина — 7×7 мм · 1 ммВнутренняя пластина — 7×5 мм · 0,5 ммВнутренняя пластина — 18×9 мм · 2,25 мм
Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Бэкплейт — 56×12 мм | Обратная | 3 мм | Не указана* |
| Бэкплейт — 24,5×12 мм, левая зона | Обратная | 3 мм | Не указана* |
| Бэкплейт — 5×5 мм | Обратная | 2,5 мм | Не указана* |
| Бэкплейт — 36×36 мм | Обратная | 3 мм | Не указана* |
| Бэкплейт — 24,5×12 мм, правая зона | Обратная | 3 мм | Не указана* |
| Радиатор — 7×7 мм | Лицевая | 1,25 мм | Не указана* |
| Радиатор — 5×15 мм | Лицевая | 1,25 мм | Не указана* |
| Радиатор — две площадки 25×10 мм | Лицевая | 0,75 мм | Не указана* |
| Радиатор — 55×10 мм | Лицевая | 0,75 мм | Не указана* |
| Радиатор — 55×10 мм | Лицевая | 0,75 мм | Не указана* |
| Радиатор — 25×10 мм | Лицевая | 0,75 мм | Не указана* |
| Радиатор — 5×15 мм | Лицевая | 1,25 мм | Не указана* |
| Радиатор — 7×7 мм | Лицевая | 1,25 мм | Не указана* |
| Бэкплейт — 5×5 мм | Обратная | 2,5 мм | Не указана* |
| Бэкплейт — 24,5×12 мм | Обратная | 3 мм | Не указана* |
| Бэкплейт — 56×12 мм | Обратная | 3 мм | Не указана* |
| Бэкплейт — 36×36 мм | Обратная | 3 мм | Не указана* |
| Внутренняя пластина — 25×7 мм | Лицевая | 1,75 мм | Не указана* |
| Внутренняя пластина — 92×10 мм | Лицевая | 1,75 мм | Не указана* |
| Внутренняя пластина — 103×8 мм | Лицевая | 1 мм | Не указана* |
| Внутренняя пластина — 92×7 мм | Лицевая | 1,25 мм | Не указана* |
| Внутренняя пластина — 7×7 мм | Лицевая | 1 мм | Не указана* |
| Внутренняя пластина — 7×5 мм | Лицевая | 0,5 мм | Не указана* |
| Внутренняя пластина — 18×9 мм | Лицевая | 2,25 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

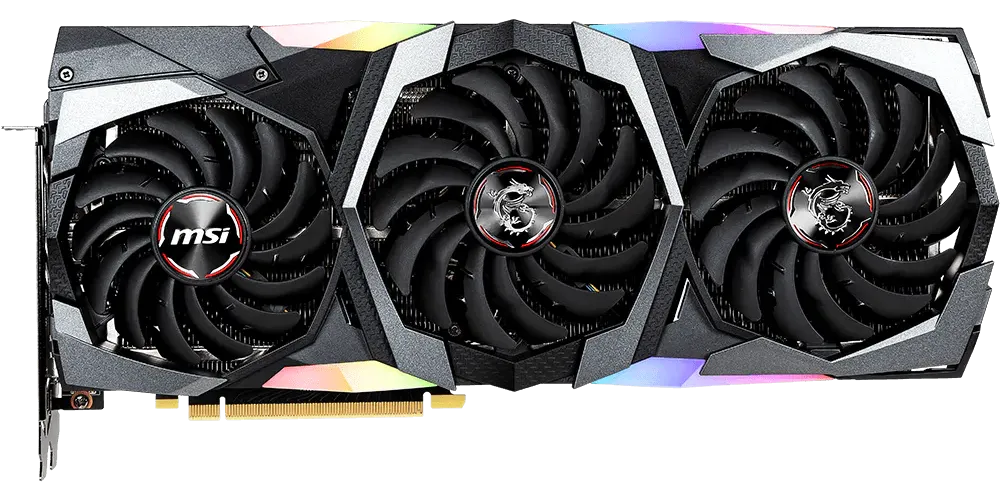

TERMAX рекомендует для MSI RTX 2080 SUPER Gaming X Trio
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAXТермопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм
Диапазон цен: 18,00 Br – 26,00 BrВыбрать вариант →
TERMAXТермопрокладка TERMAX TP1.5 Soft (мягкая), 1,5 Вт/м·К, 100×100 мм
Диапазон цен: 17,90 Br – 42,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP10 мягкая, 10 Вт/м·К, 100×100 мм
Диапазон цен: 64,90 Br – 154,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP2 мягкая, 2 Вт/м·К, 100×100 мм
Диапазон цен: 20,90 Br – 48,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP3 мягкая, 3 Вт/м·К, 100×100 мм
Диапазон цен: 24,90 Br – 58,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP4 мягкая, 4 Вт/м·К, 100×100 мм
Диапазон цен: 27,90 Br – 67,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP5 мягкая, 5 Вт/м·К, 100×100 мм
Диапазон цен: 31,90 Br – 76,90 BrВыбрать вариант →TERMAXТермопрокладка TERMAX TP6 мягкая, 6 Вт/м·К, 100×100 мм
Диапазон цен: 38,90 Br – 92,90 BrВыбрать вариант →
TERMAXТермопаста TERMAX P1, 1 Вт/м·К
Диапазон цен: 4,00 Br – 35,00 BrВыбрать вариант →
TERMAXТермопаста TERMAX P6, 6 Вт/м·К
Диапазон цен: 12,00 Br – 69,90 BrВыбрать вариант →Характеристики MSI RTX 2080 SUPER Gaming X Trio
- GPU / платформа
- GeForce RTX 2080 SUPER
