Толщина термопрокладок видеокарты MSI RTX 2080 Ti AERO 11G — замеры и схемы GeForce RTX 2080 TI 11 GB 1 замер
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

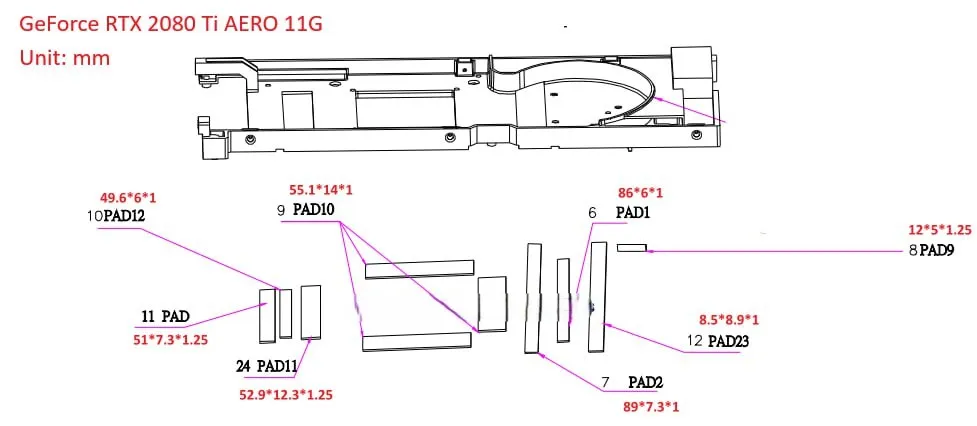

PAD12 — 49,6×6 мм · 1 мм PAD10 — 55,1×14 мм · 1 мм PAD1 — 86×6 мм · 1 мм PAD9 — 12×5 мм · 1,25 мм PAD — 51×7,3 мм · 1,25 мм PAD11 — 52,9×12,3 мм · 1,25 мм PAD23 — 8,5×8,9 мм · 1 мм PAD2 — 89×7,3 мм · 1 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость PAD12 — 49,6×6 мм Лицевая 1 мм Не указана* PAD10 — 55,1×14 мм Лицевая 1 мм Не указана* PAD1 — 86×6 мм Лицевая 1 мм Не указана* PAD9 — 12×5 мм Лицевая 1,25 мм Не указана* PAD — 51×7,3 мм Лицевая 1,25 мм Не указана* PAD11 — 52,9×12,3 мм Лицевая 1,25 мм Не указана* PAD23 — 8,5×8,9 мм Лицевая 1 мм Не указана* PAD2 — 89×7,3 мм Лицевая 1 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
TERMAX рекомендует для MSI RTX 2080 Ti AERO 11G ← →
Термопрокладки подходящих толщин и термопасты TERMAX. Выберите вариант по нужному замеру и проверьте мягкость.
TERMAX Термопрокладка TERMAX S1 1Вт/м×К (мягкая) 100×100мм 18,00 Br – 26,00 Br Диапазон цен: 18,00 Br – 26,00 Br Выбрать вариант → TERMAX Термопрокладка TERMAX P6 6Вт/м×К (твердая) 18,00 Br – 25,00 Br Диапазон цен: 18,00 Br – 25,00 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP1.5 плотная, 1,5 Вт/м·К, 100×100 мм 8,90 Br – 30,90 Br Диапазон цен: 8,90 Br – 30,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP10 плотная, 10 Вт/м·К, 100×100 мм 31,90 Br – 109,90 Br Диапазон цен: 31,90 Br – 109,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP2 плотная, 2 Вт/м·К, 100×100 мм 9,90 Br – 34,90 Br Диапазон цен: 9,90 Br – 34,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP3 плотная, 3 Вт/м·К, 100×100 мм 11,90 Br – 41,90 Br Диапазон цен: 11,90 Br – 41,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP4 плотная, 4 Вт/м·К, 100×100 мм 13,90 Br – 47,90 Br Диапазон цен: 13,90 Br – 47,90 Br Выбрать вариант → TERMAX Термопрокладка TERMAX TP5 плотная, 5 Вт/м·К, 100×100 мм 15,90 Br – 54,90 Br Диапазон цен: 15,90 Br – 54,90 Br Выбрать вариант → TERMAX Термопаста TERMAX P1, 1 Вт/м·К 4,00 Br – 35,00 Br Диапазон цен: 4,00 Br – 35,00 Br Выбрать вариант → TERMAX Термопаста TERMAX P6, 6 Вт/м·К 12,00 Br – 69,90 Br Диапазон цен: 12,00 Br – 69,90 Br Выбрать вариант → Характеристики MSI RTX 2080 Ti AERO 11G
GPU / платформа GeForce RTX 2080 TI
Память 11 GB
