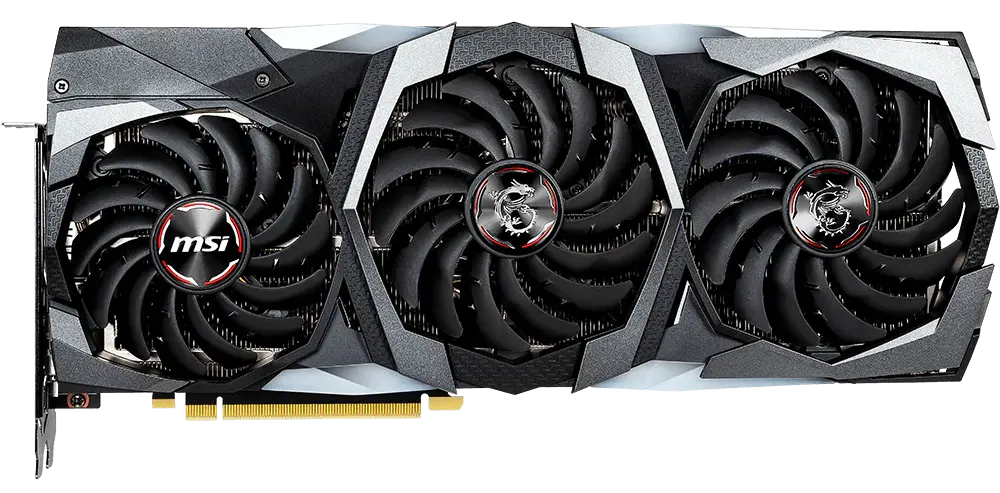

Толщина термопрокладок видеокарты MSI RTX 2080 TI GAMING X TRIO — замеры и схемы
GeForce RTX 2080 TI2 замера

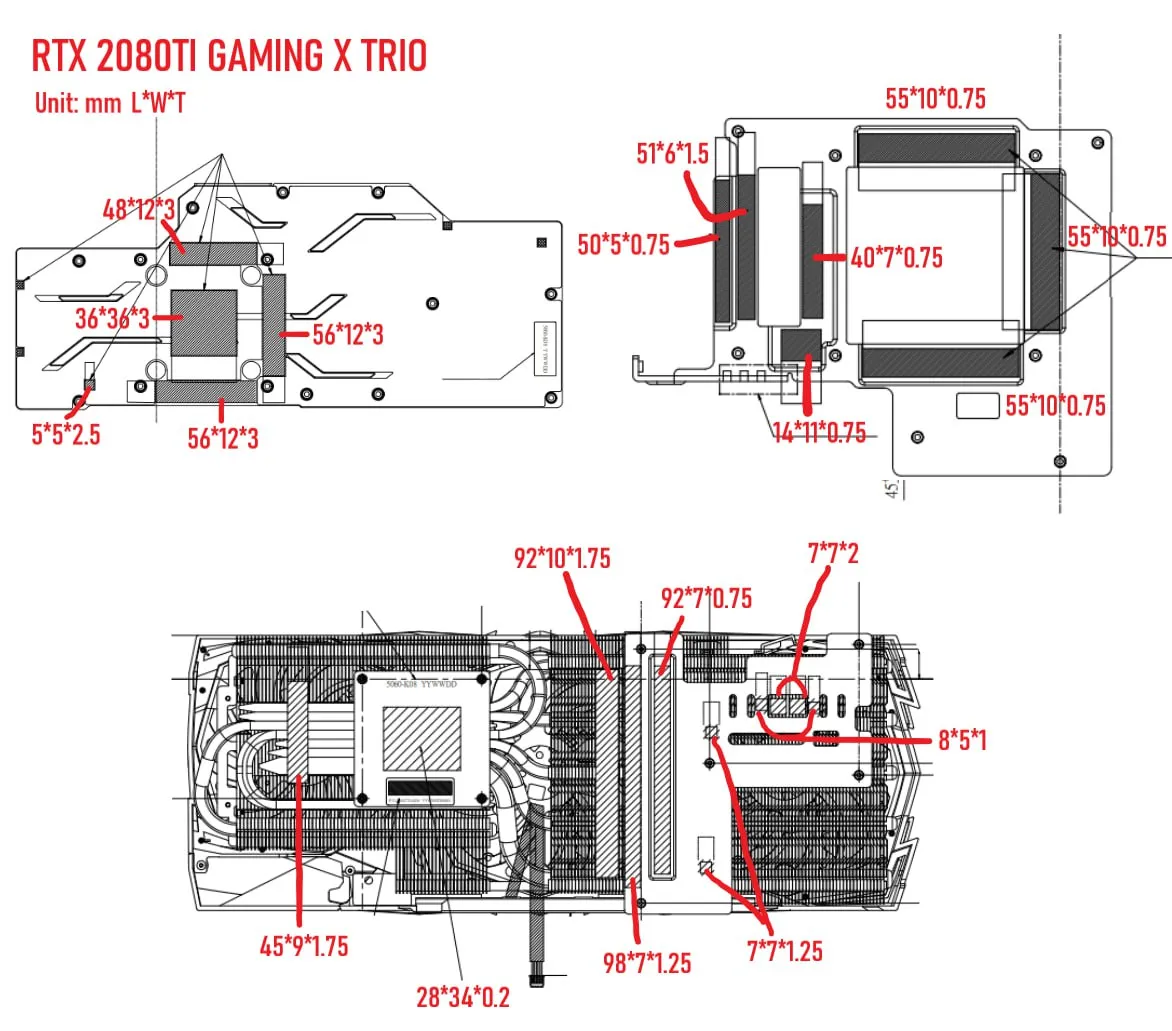

Замеры и схемы
Помогите уточнить данные
Сообщить о неточности
Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.
Микросхемы памяти · 0,75 ммЦепь питания VRM — полоса рамки · 0,75 ммЦепь питания VRM — наружная полоса рамки · 1,5 ммЦепь питания VRM — полосы на радиаторе · 1,75 ммЦепь питания VRM — правая узкая полоса на радиаторе · 0,75 ммЦепь питания VRM — крайняя правая полоса · 1,25 ммМалые площадки на радиаторе · 1,25 ммМалая верхняя площадка на радиаторе · 2 ммМалая площадка справа на радиаторе · 1 ммОсновные площадки вокруг GPU и за GPU · 3 ммМалая площадка слева снизу · 2,5 ммЦепь питания VRM — радиатор, позиции 17 и 18 · 1,75 ммЦепь питания VRM — радиатор, позиция 19 · 1,25 ммЦепь питания VRM — радиатор, позиция 20 · 0,75 ммМалая площадка — позиция 21 · 1,25 ммМалая площадка — позиция 38 · 1 ммМалая площадка — позиция 39 · 2 ммМикросхемы памяти — рамка, позиция 3 · 0,75 ммЦепь питания VRM — рамка, позиция 4 · 1,5 ммЦепь питания VRM — рамка, позиции 5 и 7 · 0,75 ммМалая площадка рамки — позиция 8 · 0,75 мм
Толщина термопрокладок в данном замере
| Зона | Сторона | Толщина | Мягкость |
|---|---|---|---|
| Микросхемы памяти | Лицевая | 0,75 мм | Не указана* |
| Цепь питания VRM — полоса рамки | Лицевая | 0,75 мм | Не указана* |
| Цепь питания VRM — наружная полоса рамки | Лицевая | 1,5 мм | Не указана* |
| Цепь питания VRM — полосы на радиаторе | Лицевая | 1,75 мм | Не указана* |
| Цепь питания VRM — правая узкая полоса на радиаторе | Лицевая | 0,75 мм | Не указана* |
| Цепь питания VRM — крайняя правая полоса | Лицевая | 1,25 мм | Не указана* |
| Малые площадки на радиаторе | Лицевая | 1,25 мм | Не указана* |
| Малая верхняя площадка на радиаторе | Лицевая | 2 мм | Не указана* |
| Малая площадка справа на радиаторе | Лицевая | 1 мм | Не указана* |
| Основные площадки вокруг GPU и за GPU | Бэкплейт | 3 мм | Не указана* |
| Малая площадка слева снизу | Бэкплейт | 2,5 мм | Не указана* |
| Цепь питания VRM — радиатор, позиции 17 и 18 | Лицевая | 1,75 мм | Не указана* |
| Цепь питания VRM — радиатор, позиция 19 | Лицевая | 1,25 мм | Не указана* |
| Цепь питания VRM — радиатор, позиция 20 | Лицевая | 0,75 мм | Не указана* |
| Малая площадка — позиция 21 | Лицевая | 1,25 мм | Не указана* |
| Малая площадка — позиция 38 | Лицевая | 1 мм | Не указана* |
| Малая площадка — позиция 39 | Лицевая | 2 мм | Не указана* |
| Микросхемы памяти — рамка, позиция 3 | Лицевая | 0,75 мм | Не указана* |
| Цепь питания VRM — рамка, позиция 4 | Лицевая | 1,5 мм | Не указана* |
| Цепь питания VRM — рамка, позиции 5 и 7 | Лицевая | 0,75 мм | Не указана* |
| Малая площадка рамки — позиция 8 | Лицевая | 0,75 мм | Не указана* |
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.
