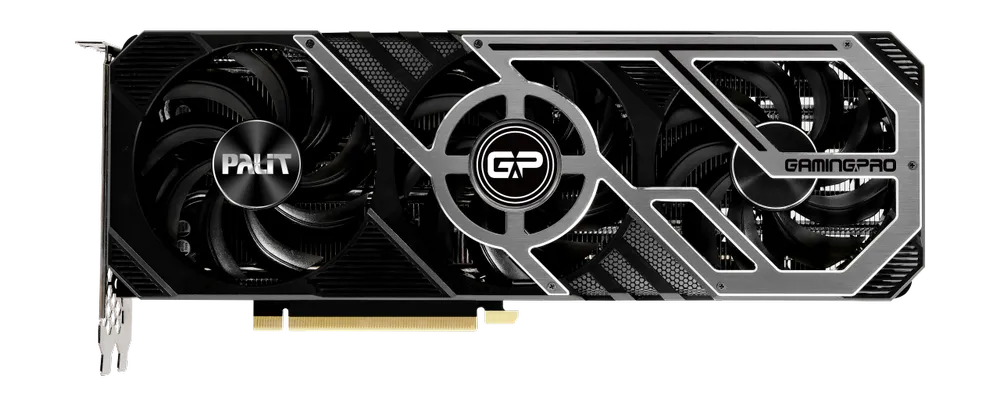

Толщина термопрокладок видеокарты PALIT RTX 3070 GAMING PRO — замеры и схемы GeForce RTX 3070 3 замера
Замеры и схемы Нашли ошибку?
Помогите уточнить данные Сообщить о неточности Опишите, что указано неверно и как должно быть. Модель и ссылка на эту страницу добавятся автоматически.
Замер 1 Замер 2 Замер 3
Замеры различаются — сравните толщины и расположение зон. Заводские термопрокладки часто бывают мягкими и сжимаются при установке. Например, прокладка 2,5 мм может сжаться примерно до 2,25 мм. Жёсткая прокладка той же толщины может мешать правильному прижиму радиатора. Это пример, а не универсальная поправка: учитывайте мягкость и проверяйте контакт после сборки.

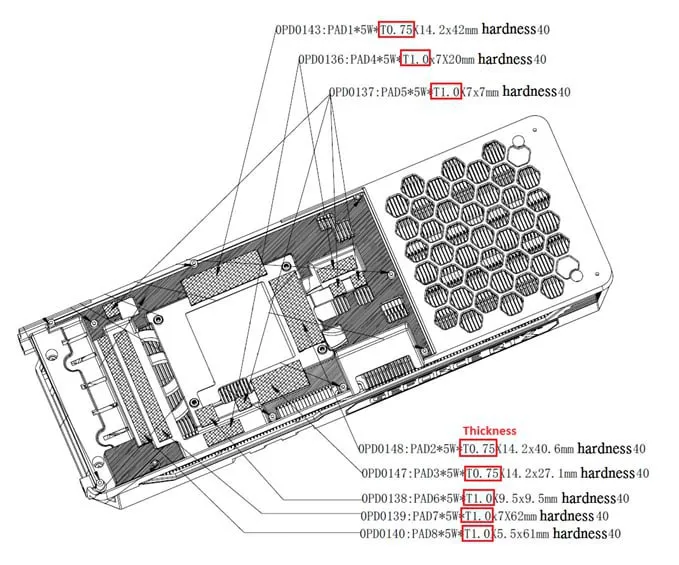

PAD1 — 14,2×42 мм · 0,75 мм PAD2 — 14,2×40,6 мм · 0,75 мм PAD3 — 14,2×27,1 мм · 0,75 мм PAD4 — 7×20 мм · 1 мм PAD5 — 7×7 мм · 1 мм PAD6 — 9,5×9,5 мм · 1 мм PAD7 — 7×62 мм · 1 мм PAD8 — 5,5×61 мм · 1 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость PAD1 — 14,2×42 мм Лицевая 0,75 мм 40; шкала не указана PAD2 — 14,2×40,6 мм Лицевая 0,75 мм 40; шкала не указана PAD3 — 14,2×27,1 мм Лицевая 0,75 мм 40; шкала не указана PAD4 — 7×20 мм Лицевая 1 мм 40; шкала не указана PAD5 — 7×7 мм Лицевая 1 мм 40; шкала не указана PAD6 — 9,5×9,5 мм Лицевая 1 мм 40; шкала не указана PAD7 — 7×62 мм Лицевая 1 мм 40; шкала не указана PAD8 — 5,5×61 мм Лицевая 1 мм 40; шкала не указана

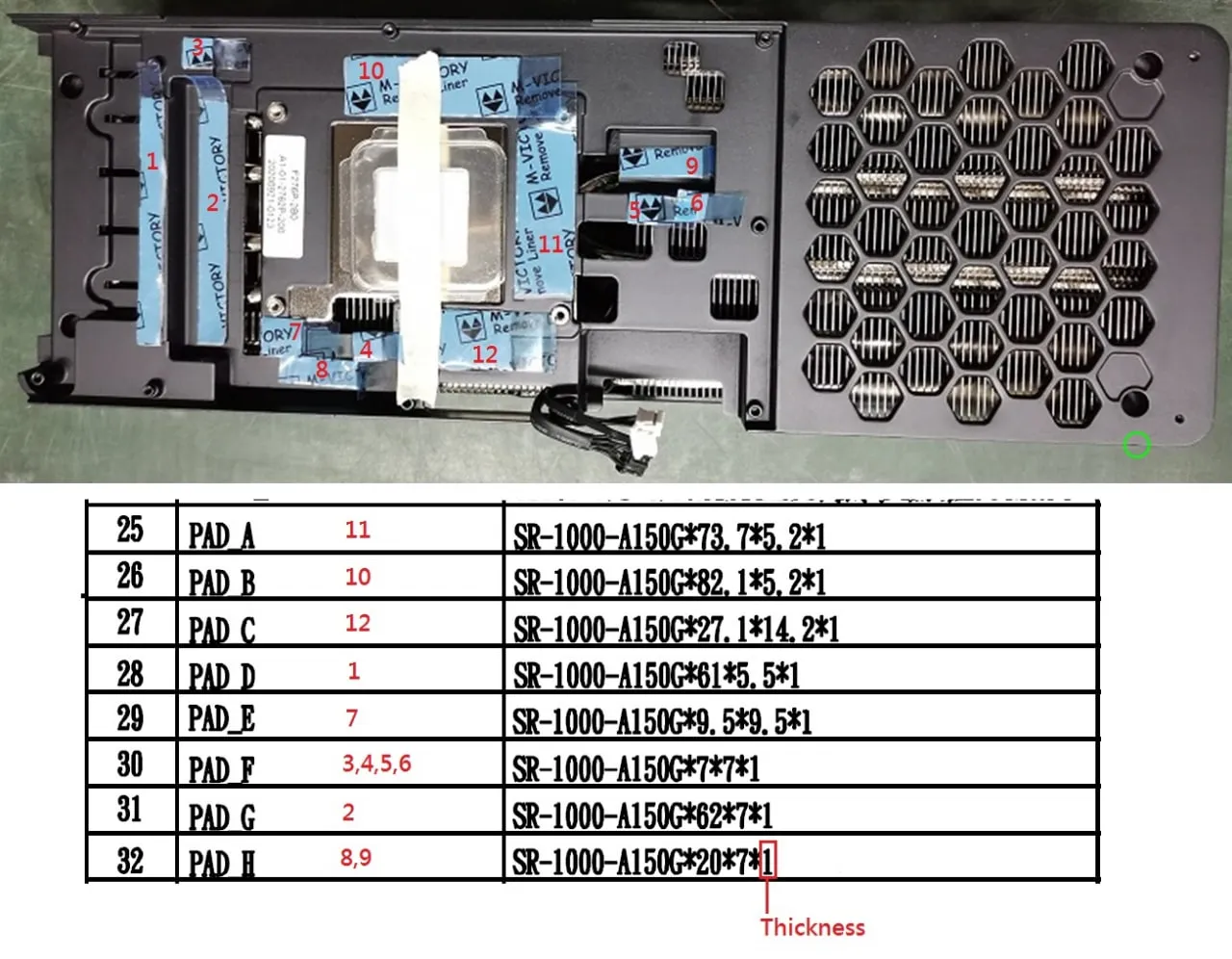

PAD_A, поз. 11 — 73,7×5,2 мм · 1 мм PAD_B, поз. 10 — 82,1×5,2 мм · 1 мм PAD_C, поз. 12 — 27,1×14,2 мм · 1 мм PAD_D, поз. 1 — 61×5,5 мм · 1 мм PAD_E, поз. 7 — 9,5×9,5 мм · 1 мм PAD_F, поз. 3–6 — 7×7 мм · 1 мм PAD_G, поз. 2 — 62×7 мм · 1 мм PAD_H, поз. 8–9 — 20×7 мм · 1 мм
Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость PAD_A, поз. 11 — 73,7×5,2 мм Лицевая 1 мм Не указана* PAD_B, поз. 10 — 82,1×5,2 мм Лицевая 1 мм Не указана* PAD_C, поз. 12 — 27,1×14,2 мм Лицевая 1 мм Не указана* PAD_D, поз. 1 — 61×5,5 мм Лицевая 1 мм Не указана* PAD_E, поз. 7 — 9,5×9,5 мм Лицевая 1 мм Не указана* PAD_F, поз. 3–6 — 7×7 мм Лицевая 1 мм Не указана* PAD_G, поз. 2 — 62×7 мм Лицевая 1 мм Не указана* PAD_H, поз. 8–9 — 20×7 мм Лицевая 1 мм Не указана*
* TERMAX рекомендует использовать мягкие термопрокладки. Толщину и прижим проверяйте для своей ревизии.

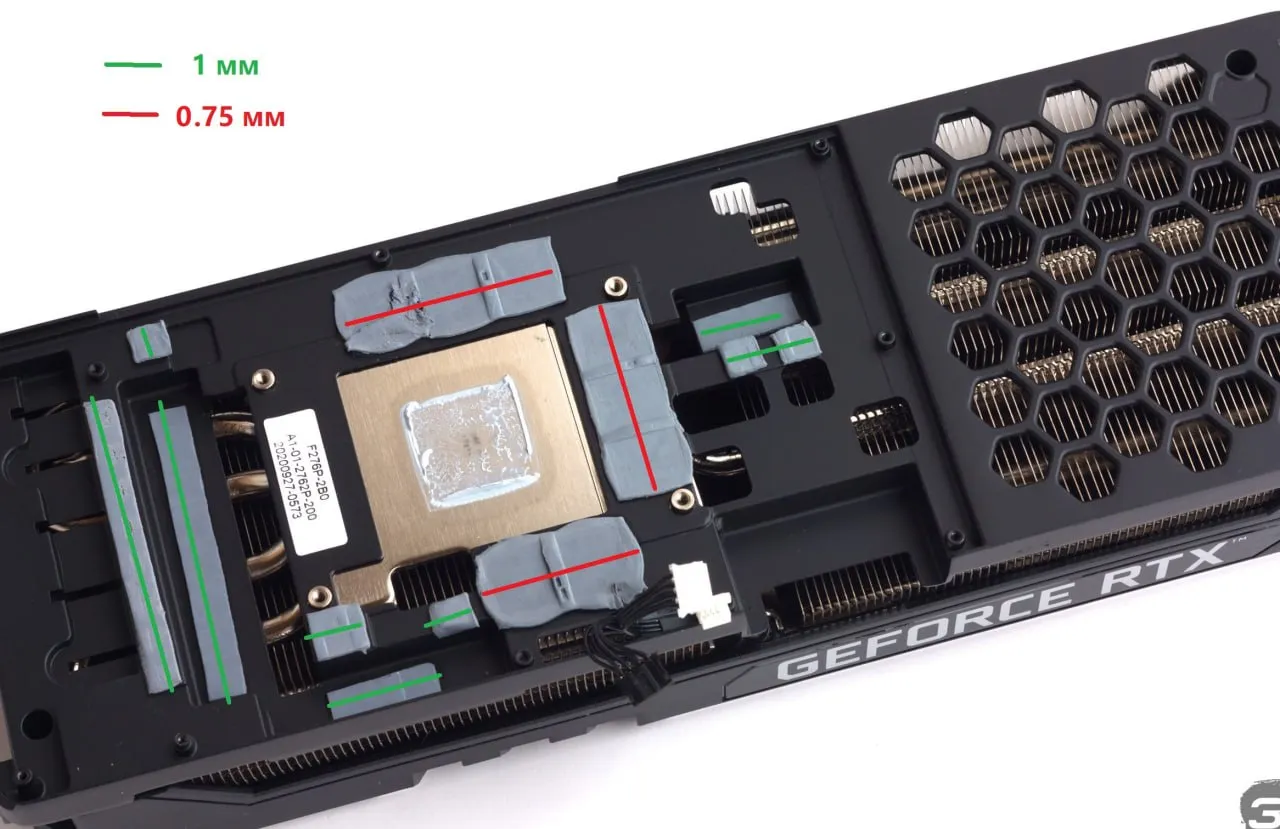

Толщина термопрокладок в данном замере Зона Сторона Толщина Мягкость
Значения ещё не расшифрованы. Смотрите оригинал схемы.
